Ethernetový kabel

Pro rychlý, robustní a spolehlivý přenos dat

Ethernetový kabel zajišťuje spolehlivý přenos dat při připojování zařízení v ethernetových sítích. V závislosti na oblasti použití se jedná o několik kilometrů dlouhé kabely, které jsou v některých místech vystaveny nepříznivým podmínkám. V portfoliu LAPP najdete různé varianty ethernetových kabelů, které pokrývají téměř všechny oblasti použití v průmyslovém prostředí.

Kategorie

Kabely
Filtr
  • Všeobecné informace
    • platný systém provozní sběrnice nebo ethernet
      • CC-Link IE
      • ETHERNET/IP
      • EtherCAT
      • Ethernet
      • Ethernet-APL
      • PROFINET
      • Single Pair Ethernet
    • End of sales article
      • Ne
  • Konstrukce výrobku
    • Základní materiál vnějšího pláště
      • Bezhalogenová směs
      • Polyetylen
      • Polymerová směs zesítěná elektronovým paprskem
      • Polyuretan
      • Polyuretan na biologické bázi
      • Polyvinylchlorid
      • Termoplastické elastomery
  • Vlastnosti výrobku
    • Vlastnosti výrobku
      • Bez PWIS
      • Bez halogenů
      • Chemická odolnost
      • Odolnost proti UV záření
      • Odolnost proti olejům
      • Odolnost proti ozónu
      • Odolnost proti palivům
      • odolné proti povětrnostním vlivům
    • Oblast použití
      • Festoon
      • Flexibilní
      • Pevné uložení
      • Torze
      • Vlečný řetěz
    • Kategorie kabelů ethernet
      • Cat.5e
      • Cat.6
      • Cat.6A
      • Cat.7
      • Cat.7A
    • Aplikace PROFINET®
      • Typ A
      • Typ B
      • Typ C
  • Certifikace a normy
    • Certifikace
      • Certifikováno CSA
      • Certifikováno Ecolab
      • Certifikováno VDE
      • Certifikát DNV
      • Odolnost proti plameni testována podle UN/ECE-R118
      • Označení CE
      • Testováno pro požární ochranu kolejových vozidel
      • UL listed
      • UL recognised
      • cUL listed
      • cUR recognized

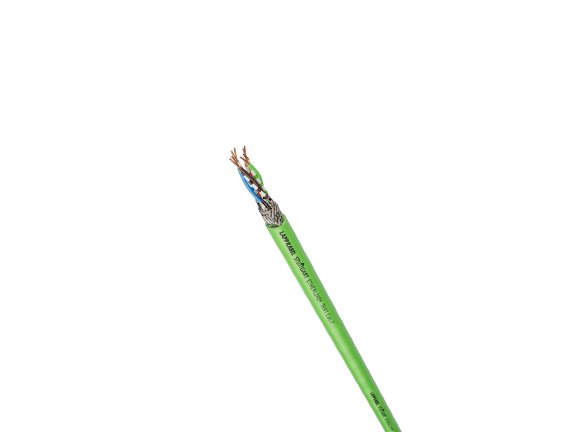

Výsledky

(54)

Co je to stáčení do křížové čtyřky?


Zvláštní variantou stáčení je křížová čtyřka, známá také jako hvězdicová čtyřka. V křížové čtyřce se stočí čtyři žíly do křížového tvaru tak, aby opačné žíly vždy tvořily pár vodičů. Vzájemná symetrická poloha žil zůstává stejná po celé délce kabelu.


Největší výhodou křížové čtyřky ve srovnání se stáčenými páry je menší průměr kabelu. Kromě toho je útlum lepší díky nižší vzájemné kapacitě.

1- Žíla 1, 2- Žíla 2, 3- Žíla 3, 4- Žíla 4

Jaké jsou požadavky na ethernetové kabely v kancelářském a průmyslovém sektoru?


Ethernetový kabel by měl být především schopen rychle a spolehlivě přenášet data. Především v průmyslovém prostředí by měl současně zůstat odolný proti rušení, vnějším rušivým vlivům a poskytovat data v reálném čase.

Požadavky na ethernetové kabely pro domácí nebo kancelářské kabeláže a těmi, které potřebujete pro spolehlivou průmyslovou ethernetovou síť, se liší.

Přehled hlavních rozdílů v síti

Ethernet pro domácnosti a kancelářePrůmyslový Ethernet
1Pevná instalace v budováchIndividuální, na systému závislé síťové propojení
2Flexibilní možnosti připojeníRobustní provedení ethernetového kabelu
3Kabelová konfekcePřípojky konfekcionovatelné v provozu
4Obvykle je propojeno do hvězdicové topologieVětšinou redundantní kruhová topologie


V domácích a kancelářských sítích jsou obvykle vhodnější předmontované ethernetové kabely kvůli flexibilitě připojení a s tím spojenému častému „přepojování“ síťového kabelu. V průmyslové ethernetové síti však náročná prostředí, nedostatek místa a požadavky na individuální délku kabelů vyžadují, aby byly ethernetové kabely sestaveny individuálně přímo v provozu. To jim umožňuje optimálně se přizpůsobit podmínkám prostředí.

Co byste měli mít na paměti při výběru ethernetového kabelu?


Kvalita a spolehlivost přenosu dat v síti do značné míry závisí na výběru správného ethernetového kabelu. Správný ethernetový kabel byste proto měli vybrat ještě předtím, než začnete zapojovat všechny součásti sítě. Při výběru je třeba mít na paměti následující skutečnosti:

Přenosový protokol

Požadovaná třída vodičů

Předpokládaná oblast použití

Požadované schválení a délka kabelu

Které přenosové protokoly jsou k dispozici pro průmyslový ethernet?


V průmyslovém sektoru se používají speciální protokoly jako PROFINET, EtherNet/IP, EtherCAT nebo CC-Link IE. Tyto protokoly rozšiřují klasický ethernet tak, aby pokryl vysoké požadavky zejména v továrnách nebo výrobních závodech. Mezi důležité výhody patří:

  • Podobně jako systémy provozní sběrnice dokáže průmyslový ethernet lépe detekovat a zpracovávat poruchy v továrním prostředí.
  • Průmyslový ethernet lépe splňuje požadavky výrobních závodů, a proto je zvláště vhodný pro použití v drsném prostředí.
  • Průmyslový ethernet nabízí rychlejší a lepší reakční doby v továrnách v případě kolize dat.

V závislosti na odvětví nebo oblasti použití nabízí společnost LAPP se svým portfoliem metrového zboží ETHERLINE® Industrial Ethernet vhodné řešení. Naše ethernetové kabely ETHERLINE® podporují různé protokoly, jako např. PROFINET, EtherNet/IP, EtherCAT nebo CC-Link IE.

Abychom Vám mohli nabídnout ideální ethernetový kabel pro Vaši aplikaci, nabízíme mimo jiné následující standardy:

  • CC-Link IE
  • EtherCAT®
  • EtherNet/IP®
  • Modbus TCP
  • Powerlink®
  • PROFINET

Jaké jsou kategorie kabelů?


Podle přenosové rychlosti používají ethernetové kabely na bázi mědi 2 nebo 4 páry vodičů. Jsou rozděleny do kategorií (CAT) podle norem DIN EN 50173 a ISO/IEC 11801.


Obvykle se rozlišuje mezi Cat. 5/Cat. 5e, Cat. 6/Cat.6A a Cat.7/Cat.7A, jejichž přenosová rychlost se pohybuje od 10/100 Mbit/s do 10 Gbit/s.


Tyto ethernetové kabely se používají k přenosu analogových a digitálních signálů v kmitočtovém rozsahu až 1000 MHz (v závislosti na kompatibilitě konektorů) a proti elektromagnetickému rušení jsou chráněny, v souladu s jejich výkonnostní třídou, různými způsoby.

Jakou třídu vodičů je třeba zvolit pro ethernetové kabely?


Zejména v průmyslovém sektoru, kde se ethernetové kabely používají nejen k propojování infrastruktury budov, ale také v lineárně pohyblivých aplikacích, průmyslových robotech, rozvaděčích, kabelových žlabech a ve vlečných řetězech, byste měli věnovat pozornost výběru vhodné třídy vodičů.


Třídy vodičů jsou rozděleny do tří hlavních kategorií, které jsou označeny zkratkami /1, /7 nebo /19 na konci označení průřezu vodiče (např. AWG24/1). Toto krátké označení se vztahuje k počtu jednotlivých drátů ve vodiči. Náš přehled ukazuje třídy vodičů:

Plné jádro


Krátké označení: /1

Oblast použití ethernetového kabelu: pro pevné uložení

Příklad použití: Kabelový žlab/infrastruktura budov

Lankový vodič/7 drátů


Krátké označení: /7


Oblast použití ethernetového kabelu: pro flexibilní aplikace


Příklady použití: Patch kabely / rozváděče

Lankový vodič/19 drátů


Krátké označení: /19


Oblasti použití ethernetového kabelu: pro flexibilní aplikace


Příklady použití: Vlečné řetězy / průmyslové roboty


V tomto bodě bychom chtěli zdůraznit především systém PROFINET. Kromě přenosového protokolu specifikuje PROFINET také mezinárodní typovou specifikaci pro kabeláž v rámci a mezi výrobními ostrovy. Systém tak poskytuje řešení pro všechny průmyslové komunikační standardy. Kromě přenosových médií na bázi mědi standardizuje norma také optické spojovací systémy.

Větší produktivita s PROFINETem

Výkonná komunikace v reálném čase v terénu

PROFINET je více než jen protokol přenosu dat založený na technologii ethernet. Jedná se o standard, který vytváří vysoce výkonné sítě a v důsledku toho umožňuje efektivní automatizaci v inteligentních továrnách. PROFINET je v průmyslovém prostředí nutností.


Typová specifikace podle směrnice PROFINET definuje tři typy ethernetových kabelů, na jejichž základě jsou přesně definovány konstrukce a mechanické a elektrické požadavky.

Počet párů / typ napájeníTyp ATyp BTyp C
Použitípro pevné uloženípro pohyblivé použitípro speciální aplikace
2 páry (2x2)AWG22/1AWG22/7AWG22/1...19
4 páry (4x2)min. AWG23/1min. AWG23/7min. AWG24/1...19

Které materiály pláště jsou k dispozici pro ethernetové kabely?


Podle použití nebo aplikace budete potřebovat kabel s vhodnými materiály izolace žil a pláště. Čtyři typické materiály pláště ethernetových kabelů jsou:

  • Polyuretan (PUR)
  • Polyvinylchlorid (PVC)
  • Materiály pláště FRNC (odolné proti plamenu, nekorozivní)
  • Polyetylen (PE)

Každý materiál pláště má speciální vlastnosti, jako je nízká emise kouřových plynů, což je výhodné zejména v případě požárů v budovách, kdy musí být lidé z budov evakuováni. Materiály pláště odolné proti olejům jsou na druhé straně velmi vhodné pro použití ve výrobních linkách s velkým kontaktem s chladicími nebo mazacími oleji. Materiály použité pro kabel LAPP ETHERLINE® najdete v popisech výrobků v našem Online Shopu.

Jak jsou ethernetové kabely chráněny proti elektromagnetickému rušení?


U ethernetových kabelů existují v podstatě tři různé typy stínění. Protože však existují i ​​ethernetové kabely, které nemají vůbec žádné EMC stínění, lze ve vlastnostech výrobku vysledovat čtyři různá označení pro vlastnosti EMC stínění.

  • Nestíněné nebo nefóliované, „U“ (Unsheathed) nebo /„U“ (Unfoiled)
  • Měděné stínicí pocínované opletení nebo měděné ovinutí, „S“ (plášť)
  • Hliníkem kašírovaná plastová fólie: „F“ (s fólií)
  • Kroucené páry, „TP“ (twisted pair)

Z tohoto důvodu naleznete ve vlastnostech výrobku informace jako např. S/FTP. Pokud vezmete v úvahu výše uvedenou tabulku, dojdete k závěru, že se jedná o stíněný/foliovaný párově stočený ethernetový kabel (Screened/Foiled Twisted-Pair Ethernet). Jedná se tedy o kabel s měděným opletením a stočenými páry vodičů, které jsou po párech ovinuty hliníkem kašírovanou plastovou fólií.


Lomítko odděluje celkové stínění od stínění párů vodičů. Jinými slovy, veškeré informace vlevo od lomítka se vztahují na celkové stínění, zatímco informace vpravo od lomítka se vztahují na stínění jednotlivých párů vodičů.

Které ethernetové kabely jsou u společnosti LAPP k dostání?


S kabely ETHERLINE® nabízí společnost LAPP ten správný výrobek pro téměř každé průmyslové použití, které vyžaduje rychlý, bezporuchový a robustní přenos dat. Pokud je třeba vše provést rychle a potřebujete nějaké počáteční pokyny, máme pro vás hrubý přehled:
