Kabel LAPP s nejmenším průřezem vodiče:
28 AWG ~ cca 0,08 mm²
Naše připojovací a ovládací kabely spadají pod značku produktů ÖLFLEX® a vždy znamenaly odolnost proti olejům a flexibilitu. Připojovací kabely zajišťují optimální elektrické napájení, zatímco ovládací kabely přenášejí signály k ovládání strojů a přístrojů. Společnost LAPP nabízí v tomto segmentu širokou škálu kabelů, se kterou dokážete pokrýt všechny možné aplikace. Prohlédněte si sortiment produktů: od jednoduchých, univerzálně použitelných jednožilových kabelů až po vícežilové kabely ke specifickým účelům, jako jsou roboty nebo aplikace ve vlečných řetězech, nebo dokonce solární a větrné elektrárny.
- DC připojovací kabel
- Enkodérový kabel
- Instalační kabel
- Jednožilový kabel
- Jednožilový vodič
- Kabel pro dopravní prostředky
- Kabel pro vysoké napětí
- Kompenzační vedení
- Plochý kabel
- Prodlužovací kabel
- Připojovací a ovládací kabel
- Připojovací motorový kabel
- Robotický kabel
- Servokabel
- Silnoproudé kabely
- Solární kabel
- Spirálový kabel
- Termočlánkový kabel
- Vozidlový kabel
- Výtahový kabel
- Železniční kabel
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 23
- 24
- 25
- 26
- 30
- 32
- 34
- 35
- 36
- 37
- 40
- 41
- 42
- 48
- 50
- 51
- 52
- 56
- 61
- 65
- 80
- 100
- 0.09 mm²
- 0.14 mm²
- 0.18 mm²
- 0.25 mm²
- 0.22 mm²
- 0.34 mm²
- 0.35 mm²
- 0.5 mm²
- 0.75 mm²
- 0.8 mm²
- 1.0 mm²
- 1.5 mm²
- 2.5 mm²
- 4.0 mm²
- 6.0 mm²
- 10.0 mm²
- 16.0 mm²
- 21.0 mm²
- 25.0 mm²
- 33.0 mm²
- 33.7 mm²
- 35.0 mm²
- 50.0 mm²
- 70.0 mm²
- 95.0 mm²
- 120.0 mm²
- 150.0 mm²
- 185.0 mm²
- 240.0 mm²
- 300.0 mm²
- 400.0 mm²
- 500.0 mm²
- 630.0 mm²
- 800.0 mm²
- 1000.0 mm²
- Ano
- Ne
- Bez PWIS
- Bez halogenů
- Chemická odolnost
- Mechanická odolnost
- Odolnost proti UV záření
- Odolnost proti kyselinám
- Odolnost proti louhům
- Odolnost proti olejům
- Odolnost proti ozónu
- Odolnost proti palivům
- Odolnost proti plameni
- odolné proti povětrnostním vlivům
- Certifikováno CSA
- Certifikováno Ecolab
- Certifikováno HAR
- Certifikováno Lloyd's Register
- Certifikováno TÜV
- Certifikováno VDE
- Certifikát DNV
- Odolnost proti plameni testována podle UN/ECE-R118
- Označení CE
- Schválení ADR
- Testováno pro požární ochranu kolejových vozidel
- UL listed
- UL recognised
- cUL listed
- cUR recognized
Co jsou to připojovací a ovládací kabely?
Co je to připojovací kabel?
Připojovací kabel
- zásobuje zařízení, stroje a systémy energií,
- slouží k připojení napájení v budovách,
- rozvádí energii, např. v elektrárnách a elektrických stanicích.
Koneckonců, bez energie nic nefunguje!
Připojovací kabely jsou také známé jako silnoproudé kabely, energetické kabely, elektrické kabely nebo napájecí kabely.
Připojovací kabel má minimálně 1 žílu a maximálně 5 žil. Varianta s více než 2 žilami se většinou skládá z neutrálního vodiče, ochranného vodiče a jednoho až tří vnějších vodičů (fázových, L1–L3), které vedou proud, v závislosti na tom, zda se používá jednofázový nebo třífázový střídavý proud.
Průřez vodiče je zpravidla ≥ 0,5 mm², jednotlivé žíly jsou barevně značeny dle normy VDE 0293-308/HD 308 (kód značení žil v barevně značených nízkonapěťových kabelech a vodičích). Společnost LAPP nabízí připojovací kabely pro nízké napětí do 1 kV a pro vysoké napětí do 30 kV.
Co je to ovládací kabel?
Ovládací kabel
- přenáší řídicí signály v rámci ovládacího obvodu a
- řídí strojní komponenty pomocí těchto řídicích signálů
Ovládací kabely se používají k vytvoření spojení uvnitř strojů a mezi nimi – mezi elektrickými přístroji, stroji, rozvodnými deskami, snímači a akčními členy.
Ovládací kabely přenášejí jednoduché signály používané k ovládání strojů a jejich součástí. Přijímače signálů vykonávají činnost na základě řídicích signálů.
Ovládací kabel může typicky obsahovat 2 až 25 nebo ve vzácných případech až 100 číslovaných žil. Průřez vodiče je obvykle mezi 0,5 mm² a 2,5 mm², ale může dosahovat až 35 mm² v závislosti na konkrétním použití. Ovládací kabel by měl být flexibilní a prostorově úsporný a měl by mít co nejmenší poloměr ohybu.
Největší jmenovitý průřez vodiče
Kabel LAPP s největším průřezem vodiče:
1 000 mm²
1 000 mm²
Většina žil
Nejvyšší počet žil v ovládacím kabelu od firmy LAPP je 100 žil.
Standardní informace
Většina našich ovládacích a připojovacích kabelů podléhá směrnici Evropského parlamentu a Rady 2014/35/EU pro nízké napětí pro elektrická zařízení s jmenovitým napětím mezi 50 a 1000 V (střídavé napětí) a mezi 75 a 1500 V (stejnosměrné napětí).
Připojovací a ovládací kabely se často používají ve stejných aplikacích, ale mají odlišné funkce. Zatímco na obrázku níže napájí připojovací kabel rozvaděč stroje, ovládací kabely předávají stroji příkazy.
1 připojovací kabel, 2 akční členy, 3 ovládací kabely, 4 switche a senzory
Co představuje naše produktová řada ÖLFLEX?
Historie společnosti LAPP začíná kabelem ÖLFLEX®. V roce 1957 vynalezl Oskar LAPP první průmyslově vyráběný kabel – flexibilní ovládací kabel s barevným značením žil.
Až do této doby neexistovaly žádné kabely, které by bylo možno popsat jako opláštěný svazek několika izolovaných vodičů. Dříve se jednotlivé žíly pracně protahovaly ochrannými hadicemi.
Důležitá změna v průmyslu nastala díky olejovzdorným a flexibilním kabelům ÖLFLEX® od firmy LAPP.
Od té doby je značka ÖLFLEX® synonymem pro připojovací a ovládací kabely.
Kabely ÖLFLEX® dodnes splňují ty nejvyšší nároky a odolávají i těm nejtvrdším podmínkám. Mezitím se pod značkou ÖLFLEX® spojují různé skupiny výrobků.
Jakou roli hraje elektromagnetická kompatibilita v připojovacích a ovládacích kabelech?
Elektromotory, rozváděče a připojovací kabely mohou prostřednictvím vznikajících elektromagnetických polí rušit řídicí vedení a datové kabely.
Stínění ze splétané mědi pod vnějším pláštěm připojovacích, ovládacích a datových kabelů slouží jako účinné protiopatření pro tento případ. Stíní rušivá pole v
obou směrech - za předpokladu, že elektromagnetické rušení může být odvedeno do země pomocí vhodného uzemnění.
V závislosti na Vašem konkrétním použití se můžete rozhodnout, zda mají být Vaše připojovací a ovládací kabely stíněny, a stát se tak elektromagneticky kompatibilními.
Elektromagnetické záření z připojovacích kabelů ruší okolní přístroje a stroje
Elektromagnetické záření z přístrojů a strojů poté zase ruší napájení nebo přenos signálů
Jaké připojovací a ovládací kabely nabízí společnost LAPP?
Připojovací a ovládací kabely musí odolávat širokému spektru mechanických vlivů, jako např. tahu, ohybu, oděru, řezu, zkrutu a tlaku. Při použití ve venkovním prostředí mají často také speciální chemickou odolnost, zvýšenou teplotní odolnost a samozřejmě i odolnost proti UV záření a povětrnostním vlivům.
Lze je používat téměř všude: ve strojírenství a strojním inženýrství, v měřicí, regulační a topenářské technice, ve větrných turbínách a fotovoltaických systémech, ve veřejných budovách, na letištích, na nádraží, v medicínském inženýrství, v chemickém průmyslu, potravinářském průmyslu, ve stavebním inženýrství, jevištní technice, mobilních elektrických přístrojích a mnoha dalších aplikacích.
Vhodné použití definitivně určí počet žil, průřez vodiče, základní materiál izolace žíly a vnějšího pláště, stejně jako struktura kabelu (vrstvy, stínění a splétání) a získané certifikace
- konečné vlastnosti,
- konstrukční jmenovité napětí sítě a tím pádem i
- oblast použití a typ instalace
kabelu.
Standardní informace
Při výběru kabelů a vodičů mějte na paměti, že musí vždy odpovídat platným normám a směrnicím. Postupujte podle pokynů mezinárodní normy DIN EN 60204-1:2019-06. Ta reguluje bezpečnost a elektrické vybavení strojů a v části 1 definuje požadavky na kabely a vodiče a podmínky jejich použití. Také zkontrolujte, zda existuje konkrétní norma pro daný výrobek s jinými/rozšířenými požadavky, které mají přednost. Jedná se například o návod k použití v publikaci IEC 62440:2008 pro elektrické kabely s jmenovitým napětím sítě do 450/750 V.
Jmenovité napětí IEC
Jmenovité napětí je referenční napětí, při kterém jsou kabely a vodiče konstruovány a testovány. Vyjadřuje se poměrem U0/U ve voltech, přičemž:
- U0 je efektivní napětí mezi fázovým vodičem a zemí
- U je efektivní napětí mezi dvěma fázovými vodiči vícežilového kabelu nebo soustavy jednožilových kabelů.
Jaké skupiny výrobků jsme vytvořili pro naše připojovací a ovládací kabely?
Kabely pro vlečné řetězy
Vyrobeno z jemných a velmi jemných drátů pro maximální flexibilitu
Kabely pro specifické aplikace pro průmyslová odvětví
Pro aplikace se stejnosměrným proudem, SOLÁRNÍ, TRUCK a VLAKOVÉ aplikace
Kabely pro výtahovou a dopravní techniku
S dodatečnými podpůrnými lanami a/nebo výztuhami

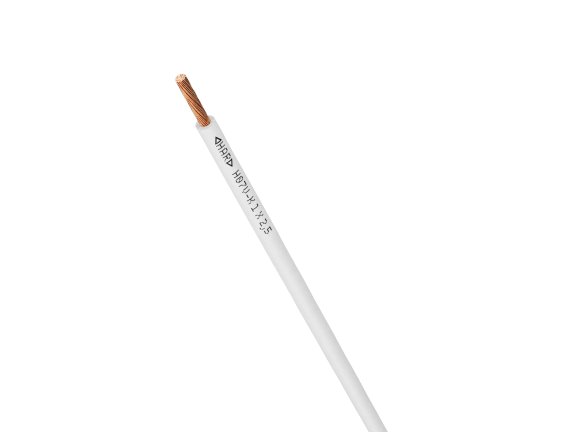

Jednožilové vodiče
Jednožilový vodič bez pláště, pro univerzální a jednoduché zapojení
