Jednožilové vodiče

Co jsou to jednožilové vodiče?

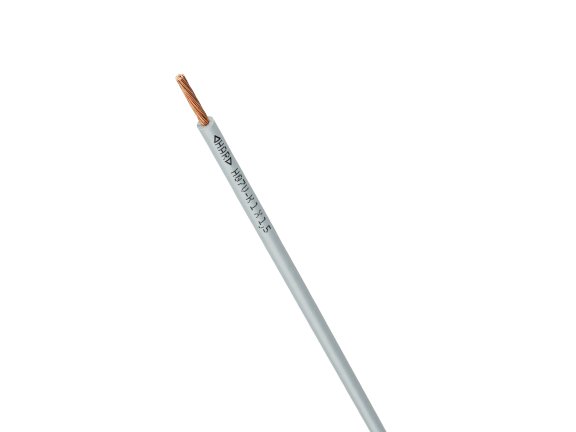

Jednožilovým vodičem se rozumí pouze jedna žíla, tzn. vodič s plastovou izolací bez vnějšího pláště. Jednožilové vodiče jsou považovány za důležité komponenty pro zapojení elektronických sestav ve strojích, přístrojích a rozvaděčích. Jednožilové vodiče se na trhu také nazývají vodič, instalační drát, zvonkový drát, spojovací drát, spojovací vodič, spojovací lanko nebo propojovací kabel.

Mimochodem: jednožilové kabely a jednožilová vedení mají plášť, proto se neřadí mezi jednožilové vodiče.

V tomto průvodci se dozvíte v čem se jednožilové vodiče LAPP liší, kde jsou používány a jaké klíčové otázky jsou na toto téma často kladeny.

Speciální jednožilové vodiče odolné proti chladu a teplu pro širší teploty okolí (-195 °C až +700 °C) najdete v sekci „Teplotně odolné kabely“.

Proč vlastně jednožilové vodiče nepotřebují plášť?

Vnější plášť kabelu nebo vodiče je uzavřený obal, který chrání pod ním se nacházející součásti před poškozením nebo jinými vnějšími vlivy. Poškození může být způsobeno nadměrným mechanickým namáháním, jako je otěr, náraz, tlak nebo ohýbání, nebo silnými chemickými vlivy kyselin, zásad, olejů a mnoha dalších. Tepelné vlivy, jako je chlad a teplo, stejně jako fyzikální vlivy, jako je UV záření, nesmějí mít negativní vliv na elektrickou vodivost kabelů.

Jednožilové vodiče, které jsou pevně uloženy v chráněném prostředí a následně se jimi nehýbe, nejsou těmto vlivům běžně vystaveny. Díky tomu mohou existovat i bez prostorově náročného vnějšího pláště.

Kde se používají jednožilové vodiče?

Typicky se jednožilové vodiče používají pro elektroinstalace v budovách a průmyslových závodech. Používají se jako vodiče v rozvaděčích, k zapojení obvodů uvnitř strojů a k propojení osvětlovacích a signalizačních systémů.

V případě, že je u kabeláže nutno zohlednit požadavky na ochranu proti požáru, je nutno vybrat bezhalogenové materiály, které v případě požáru uvolňují co nejmenší množství toxických plynů. Pokud se připojení kabelů provádí mimo Evropu, je třeba věnovat pozornost příslušné certifikaci výrobku pro danou oblast použití (např. UL, CSA).

Většina jednožilových vodičů nesmí být používána mimo uzavřený systém, jako je např. rozvaděč nebo kabelový tunel, bez přídavné ochrany (např. prázdná trubice nebo ochranná hadice). Jsou také vhodné pro pevné uložení na nebo pod omítku. Zeleno-žluté jednožilové vodiče mohou být instalovány přímo do kabelových lávek, kanálů a žlabů, avšak pouze jako vedení pro vyrovnání potenciálu s funkcí ochranného vodiče.

Hledáte jednožilové vodiče, kterými lze velmi flexibilně pohybovat?

Jaké jsou rozdíly mezi jednožilovými vodiči?

Jednožilové vodiče firmy LAPP se vyznačují

• různými materiály pro izolaci žil,
• přípustným teplotním rozsahem,
• certifikacemi pro různé regiony,
• jejich přípustné jmenovité napětí a
• typem balení.

Několik jednožilových vodičů je také stíněno (LiYCY a Li2YCY).

Izolace žíly

Teplotní rozsahy

Uvedený teplotní rozsah platí vždy pro případ pevného uložení jednožilových vodičů. Přípustný teplotní rozsah se může lišit v závislosti na certifikaci.

Teplotní rozsahy na příkladu MULTI-STANDARD SC 2.1:

• HAR/IEC: -40°C až +70°C
• UL (AWM): to +105°C
• UL (MTW): to +90°C
• CSA (TEW): to +105°C

Certifikace

Značka HAR na kabelech a vodičích je zvlášť důležitá při distribuci zboží mezi evropskými zeměmi. Protože tam, kde národní normy nedostačují, se po celé Evropě používají certifikační harmonizované značky. Cílem je distribuovat standardizované produkty na základě shodných konstrukcí, výroby a zkušebních podmínek. Na stránkách Značka CE je symbolem prověřené bezpečnosti a kvality a potvrzuje, že jednožilové vodiče nejenže splňují konstrukční normu uvedenou v harmonizačním dokumentu (HD), ale také jsou technicky stoprocentně v souladu s touto normou a mají odpovídající certifikaci.

Pro použití jednožilových vodičů v Severní Americe je nutná UL nebo CSA certifikace. Podle oblasti použití by měl jednožilový vodič mít např. označení UL Recognition Mark nebo označení UL Listing Mark.

Jmenovité napětí IEC

Jednožilové vodiče rozvaděčů jsou v Evropě navrženy pro napěťové třídy 300/500 V nebo 450/750 V. V závislosti na certifikaci jednožilových vodičů se může jmenovité napětí přípustné pro Severní Ameriku výrazně lišit, neboť pro tuto oblast použití mohou být požadovány jiné napěťové třídy, které závisí na příslušné normě.

Informace o jmenovitém napětí na příkladu kabelu MULTI-STANDARD SC 2.1:

• HAR / IEC: U0/U: 450/750 V
• UL (AWM): U: 600 V
• UL (MTW): U: 600 V
• CSA (TEW): U: 600 V

U harmonizovaných typů se značkou HAR je přípustné jmenovité napětí sítě snadno čitelné:

Typ balení

Jednožilové vodiče LAPP jsou k dispozici jako kruh (100 m nebo v nadměrných délkách pro naše moduly TRONIC), na cívkách (100 m, 150 m, 250 m) nebo, avšak pouze do max. průřezu 6 mm², také ve velké lepenkové krabici (typ K do 3000 m, typ E do 9000 m).

Zkratky typů vodičů

Podstatné vlastnosti jednožilového vodiče lze vyčíst ze zkratek typů vodičů. Na příkladu vodiče H05V-K 1X0.5 YE Vám poskytneme krátký návod pro dešifrování této zkratky:

• H = základní typ (harmonizovaný typ)
• 05 = jmenovité napětí sítě (300/500 V)
• V = izolační materiál (PVC)
• K = typ kabelu (z jemných drátů pro pevné uložení)
• 1 = počet žil (1)
• 0,5 = jmenovitý průřez vodiče (0,5 mm²)
• YE = barva izolace žíly (žlutá)


Barvy izolace žil

Obvyklé barvy izolace jednožilových vodičů jsou šedá, bílá, žlutá, oranžová, červená, fialová, modrá, zelená, hnědá, černá, zeleno-žlutá a tmavě modrá. Některé jednožilové vodiče jsou označeny dvoubarevnou spirálou, která umožňuje rychlou identifikaci kabelu v malém prostoru.

Průřez vodiče

Jednožilové vodiče do rozvaděčů jsou typicky vyrobeny z jemných pocínovaných měděných lanek (dle VDE 0295 třídy 5). Jsou ohebná, a proto se snadno instalují. Harmonizované jednožilové vodiče jsou k dispozici v jmenovitých průřezech vodiče od 0,5 mm² do 240 mm²; jednožilové vodiče LiY jsou k dispozici od 0,14 mm².

Stínění
