Runde stikforbindelser

Hvad er runde multistik?

Et stik er et vigtigt komponent i elektroteknik giver dig mulighed for nemt at forbinde kabler til udstyr og frakoble dem igen når som helst.

Elektriske stik er tilgængelige i ethvert tænkeligt design. Ud over runde multistik, set fra forsiden, er rektangulære, ovale og trapezformede multistik almindelige på markedet. Stik med en rund kontaktflade anvendes også i husholdningssektoren. Enhver traditionel hunstift i husholdningen er rund. Men hvad er forskellen på runde stikforbindelser til husholdningen og runde stikforbindelser til industrien?

Hvis der ikke er nogen specifik standard, udvikles og testes industrielle multistik i henhold til IEC 61984. Standarden refererer til "multistik", mens udtrykket stik anvendes typisk. Denne stikstandard tager hensyn til de højere krav til elektriske stik, der anvendes i industrielle anvendelser. Til industrielle stik anvendes der normalt materialer af højere kvalitet sammenlignet med det omkostningseffektive stik til husholdningsformål. Industrielle stik har en tendens til at have højere stærkstrømreserver. De er også mere robuste og bedre beskyttet mod skadelige miljøpåvirkninger.

Men ikke alle runde multistik er ens! I EPIC®-produktgruppen af runde multistik tilbyder LAPP dig en omfattende produktportefølje, så du kan finde det perfekte runde multistik til din anvendelse. De runde multistik er også kendt ved deres betegnelse for den respektive produktfamilie, f.eks. M12-runde multistik eller M23-runde multistik. Fordyb dig i den interessante verden af runde multistik og bliv en ekspert, når det drejer sig om runde stikforbindelser!

Hvor anvendes runde multistik?

Visse runde multistik har etableret sig i nogle industrielle anvendelser. M17-, M23-, LS1-, LS1.5 og LS3-familien bruges meget ofte i elmotorer, især servomotorer. Fordelen er klar: multistikket til denne anvendelse skal være så lille som muligt, modstandsdygtig over for vibrationer, robust, EMC-beskyttet og også modstandsdygtig over for fugt, olier og støv. Derfor anvendes EPIC®-runde multistik fra LAPP meget ofte i servokonfektioneringer. På grund af deres fordele kan runde multistik findes i en lang række industrielle miljøer, hvor automatiseret kontrol af komplekse processer spiller en vigtig rolle:

• Maskinkonstruktion
• Energiteknologi
• Produktionssystemer i bilindustrien
• Transportbåndteknologi
• Fødevareindustri
• Industrirobotter

Hvilke runde stikforbindelser har LAPP?

Runde multistik fås som enkelt- og multi-stift strømforsyningsstik og som multi-stift signalstik. Vores EPIC®-portefølje af runde multistik er opdelt i tre produktsegmenter:

EPIC® SIGNAL-stikkene yder pålidelig beskyttelse mod elektromagnetisk interferens takket være deres fulde metalhus og en integreret EMC-kabelforskruning. Kablets flettede skærm er præcist og sikkert forbundet til stikket. De strømme, der skabes i kabelafskærmningen ved elektromagnetisk stråling eller potentialeforskelle, afledes således sikkert via stikket.

EPIC® SIGNAL-stik fås i størrelserne M17, M23 og R3.0 (M27).

EPIC® POWER-stik anvendes i barske industrielle anvendelser, hvor stikkets ydre dimensioner skal være så små som muligt. Anvendelsen i servomotorer er også typisk her. Disse motorer kan findes i robotanvendelser, alle slags produktionsmaskiner og endda anlæg, der skal være små. EPIC® POWER-stik fås i størrelserne M12, M17, LS1 (M23), LS1.5 (M40) og LS3 (M58).

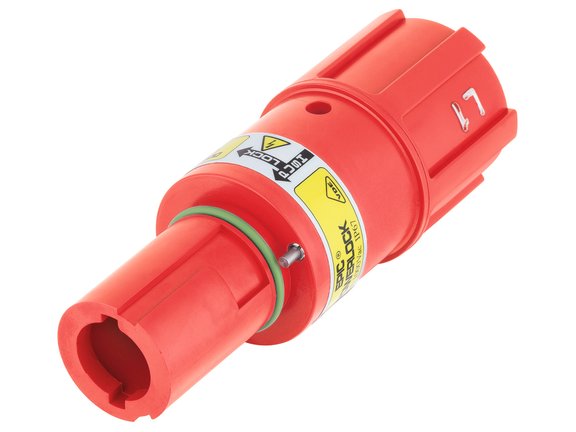

EPIC® POWERLOCK-runde stik er med en enkelt stift, farvekodede og geometrisk kodede for at forhindre forkerte forbindelser. EPIC® POWERLOCK-stik er egnede til anvendelser op til 400 A (skrueforbindelse) og 660 A (crimpterminering).

Hvad er fordelene ved runde multistik?

EPIC®-runde multistik har et meget kompakt design. De almindelige serier er fuldt metalliske og også metallisk ledende. Dette er vigtigt for en god beskyttelse mod elektromagnetisk interferens. Uønskede strømme på kabelafskærmningen afledes således via det metalliske ledende stik. Designet af det runde multistik giver også pakning på indersiden og giver dermed bedre beskyttelse mod mekaniske og kemiske påvirkninger.

Det industrielle miljø, hvor runde multistik anvendes, kræver et robust design, der kan modstå skader fra væsker, snavs, ekstreme temperaturer og mekaniske påvirkninger. Runde multistik kan således bruges til anvendelser i barske miljøer, hvor der kræves pålidelige komponenter.

Hvordan bygges runde multistik?

Hvert stikdesign består af et hus, en stikindsats (også kendt som det isolerende legeme) og de tilsvarende han- eller hunkontakter.

Hovedfunktionen af huset er at beskytte den elektriske forbindelse og kontakterne. Miljøpåvirkninger såsom indtrængen af fremmedlegemer (støv), væsker (vand, olie eller kemiske stoffer) eller omgivelsestemperaturen kan forringe den elektriske forbindelse. Huset giver også mekanisk stabilitet, dvs. dets evne til at modstå mekaniske påvirkninger som f.eks. eksterne stød og vibrationer, der kan forårsage revner, brud, slid eller andre skader.

Husene til vores EPIC®-runde multistik er fremstillet af metal eller plastik. Metalhusene har en ledende belægning. Dette design sikrer, at den faktiske elektrisk ledende del af stikket er sikkert beskyttet mod elektromagnetisk interferens. Plastikhusene tilbyder ikke mulighed for at forbinde en kabelafskærmning og bruges derfor med uafskærmede kabler. Plast af høj kvalitet giver dog også fremragende beskyttelse mod mekaniske og kemiske påvirkninger.

Kontaktindsatsen bruges til at holde og sikre kontakterne på en sikker måde. Her er kvaliteten af den anvendte plastik og et solidt design af kontaktindsatsen afgørende for en lang og pålidelig levetid. Takket være materialer af høj kvalitet minimeres lækagestrømme langs plastikoverfladen, ligesom gennemslag minimeres.

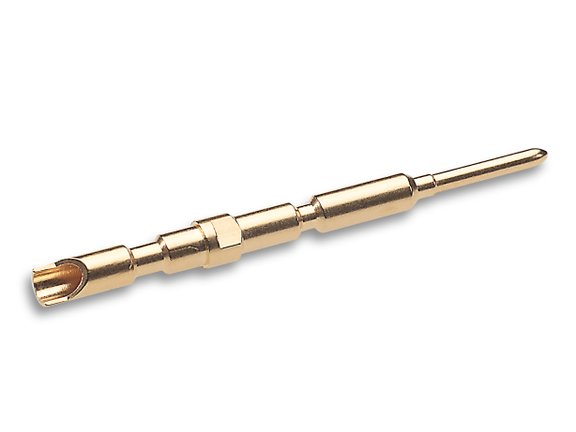

Kontakterne – de faktiske strømsendere – er fastgjort i kontaktindsatsen. Disse er flydende for at kompensere under etablering af forbindelsen og for at minimere indsættelseskræfterne. Den kontaktflade, hvor han- og hunkontakterne mødes (mellem to stik), og den kontaktflade, hvor lederen er forbundet til kontakten (mellem kablet og stikket) er særligt vigtige.

Hvilke polbilleder findes i runde stik?

Den måde, hvorpå kontakter er arrangeret i en kontaktindsats, kaldes et polbillede. Antallet af poler, der er tilgængelige, afhænger af antallet af kontakter, der kan bruges i et stik. Kun så mange kontakter, som det maksimale antal poler, kan installeres. Hvis et polbillede har f.eks. 7 poler, kan der installeres op til 7 kontakter – men ikke mere.

EPIC® runde multistik er tilgængelige med forskellige polbilleder, som skyldes den forskellige konfiguration, antallet og typen af kontakter.

Generelt gælder følgende:

Eksempel på polbilledebetegnelser og deres betydning

Hvilke designs findes der til EPIC®-runde multistik?

EPIC®-runde multistik fås i en lang række varianter. Dens ydre udseende – dvs. om et rundt multistik er lige, vinklet, med en koblingsmøtrik eller ydre gevind, med eller uden fastgørelsesflange – kaldes designet. Brug vores designoversigt til at finde det rigtige design til din anvendelse.
