Die LAPP-Mehrfacheinführungen gibt es für konfektionierte Leitungen und nicht konfektionierte Leitungen.
Leitung + Steckverbinder = konfektionierte Leitung
Leitung ohne Steckverbinder = nicht konfektionierte Leitung
Überall, wo viele Leitungen gleichzeitig auf engstem Raum eingeführt werden müssen, kommen SKINTOP® Mehrfacheinführungen zum Einsatz. Unser Produktportfolio umfasst Lösungen für konfektionierte und nicht-konfektionierte Leitungen unterschiedlichster Durchmesser und deckt damit die volle Bandbreite an Anwendungsbereichen ab. Damit ist ein zuverlässiger Schutz selbst bei extremen Belastungen garantiert.
- Mehrfacheinführung
- M 25
- M 32
- M 40
- M 50
- M 63
- Bahntechnik
- Erneuerbare Energien: Solar
- Lebensmittelindustrie
- Chemisch beständig
- Halogenfrei
- Schlagfest
- UV-beständig
- Vibrationsschutz
- Brandschutz-geprüft für Schienenfahrzeuge
- CE gekennzeichnet
- UL recognized
- cUR recognized

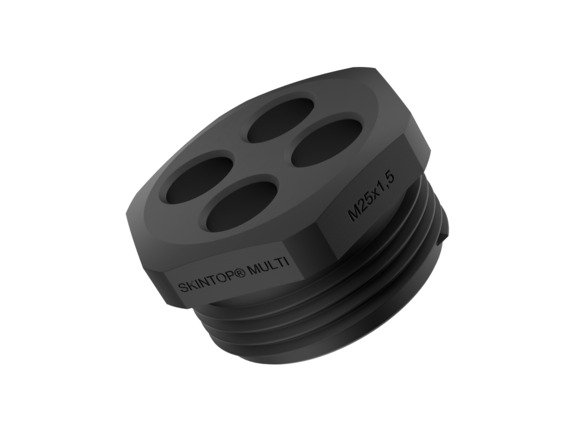

Was ist eine Mehrfacheinführung oder Mehrfach-Kabelverschraubung?
Grundsätzlich erfüllen alle Kabelverschraubungen den Zweck, ein Kabel oder eine Leitung in das Gehäuse einer Maschine oder eines Schaltschranks einzuführen.
Unsere LAPP-Mehrfacheinführungen sind für die Einführung mehrerer Kabel oder Leitungen ausgelegt. In unserem Portfolio finden Sie Produkte mit bis zu 30 belegbaren Durchführungen.
Ergänzend hierzu bieten wir Ihnen bei LAPP eine Vielzahl hochwertiger Einfacheinführungen, wenn Sie planen, nur 1 Kabel oder 1 Leitung einzuführen.
Prinzipiell eignen sich LAPP-Mehrfacheinführungen für beinahe jede Leitungsart:
- Anschluss- und Steuerleitungen, in geschirmten oder nicht geschirmten Ausführungen
- Datenleitungen
- Lichtwellenleiter
- Pneumatik- oder Hydraulikschläuche sowie andere Medienschläuche
Zu beachten sind lediglich die je Durchführungspunkt angegebenen Klemmbereiche.
Das Beste daran: Die LAPP-Mehrfacheinführungen kommen ohne jegliches Zubehör aus!
Wie unterscheiden sich Mehrfacheinführungen für konfektionierte und nicht konfektionierte Leitungen?
Einführung nicht konfektionierter Leitungen in ein Gehäuse:
Sind Leitungen durchzuführen, die ein freies Leitungsende haben, können wir Ihnen Mehrfacheinführungen für nicht konfektionierte Kabel anbieten. Sie sind aus einer fest verschraubbaren Hartkomponente in rechteckiger oder runder Bauform mit einer absolut zuverlässig abdichtenden Gel-Dichtung gefertigt. Diese hochelastische Gelmembran ist einzigartig am Markt und bewirkt eine extrem einfache, schnelle und sichere Installation von nicht konfektionierten Leitungen (auch für AS-I-Busleitungen geeignet).
Die einzelnen Durchführungen sind eindeutig und gut lesbar mit dem passenden Klemmbereich in Millimeter (mm) gekennzeichnet. Da machen Sie nichts falsch!
Einführung konfektionierter Leitungen in ein Gehäuse:
Eine Leitung mit bereits montiertem Steckverbinder passt nicht ohne Weiteres durch eine Kabelverschraubung hindurch. Der Steckverbinder hat immer einen deutlich größeren Querschnitt als die Leitung. Es ist nicht möglich, eine Dichtung zu fertigen, die genug Raum zum Einführen eines Steckverbinders lässt und dennoch in der Lage ist, die Leitung am schmaleren Außenmantel abzudichten.
Für bereits konfektionierte Kabel (auch für AS-I-Busleitungen) haben unsere Ingenieure bei LAPP das innovative SKINTOP® CUBE-System entwickelt. Es besteht aus einem geschlossenen Rahmen und Schnellverschlussmodulen, die in den Rahmen eingefügt werden. Jeweils zwei Hälften eines Moduls nehmen ein Kabel auf.
So kann die mit dem Modul geklemmte Konfektion durch den großzügigen Rahmen der Mehrfacheinführung geführt und rasch daran fixiert werden. Ein individueller Austausch ist dank der separat bedienbaren Niederhalter jederzeit mühelos möglich.
Hoher Zeitaufwand und viel Platzbedarf – Einführungen von gestern.
Niedriger Zeitaufwand und wenig Platzbedarf – Einführungen von heute und morgen.
SKINTOP® MULTI-M, Durchführungssystem zur Installation nicht konfektionierter Kabel, große Packungsdichte, große variable Klemmbereiche
Welchen technischen Mehrwert bietet eine Mehrfacheinführung?
Zusätzlich zu dem offensichtlichen Nutzen, ein Kabel in das Gehäuse eines Schaltschranks oder einer Maschine einzuführen, bieten unsere LAPP-Mehrfacheinführungen auch noch weitere, unabdingliche technische Eigenschaften:
- Die Mehrfacheinführung schützt das Gehäuse zuverlässig vor Öl, Staub und Feuchtigkeit (der jeweilige Grad der Abdichtung wird mit IP-Schutzarten angegeben).
- Die Dichtungen einer Mehrfacheinführung fixieren die Leitungen in der gewünschten Position. Diese zugentlastenden Eigenschaften der Mehrfacheinführung sorgen dafür, dass ein Ziehen an der Leitung oder eine zu starke Biegung keine Auswirkungen auf die sichere Steckverbindung im Inneren des Gehäuses hat. Noch stärker wirkt die Zugentlastung , wenn ein Kabelbinder um das Leitungsbündel im Gehäuseinneren angebracht wird.
- Die Dichtungen der Mehrfacheinführungen dämpfen Vibrationen, die nicht an die innenliegenden Leitungen weitergegeben werden sollen.
Ist bei Mehrfacheinführungen ein EMV-Schutz möglich?
Um Störsignale von außen sicher von Ihren Leitungen und Ihrer Anwendung fernzuhalten, sollte eine großflächige, gleichbleibende Kontaktierung des Kupferabschirmgeflechts am Gehäuseeingang erfolgen. Die Leitungen gehen zusammen mit der Kabelverschraubung und der metallischen Gehäusewand eine geschlossene Verbindung ein. Somit wird für eine konstante Leitfähigkeit gesorgt.
Und wie kann das im Fall einer Mehrfacheinführung erfolgen? - Na ganz genau so!
Überzeugen Sie sich von unserem unkompliziert einzubauenden EMV-Add-on, das Ihren Leitungen jederzeit den perfekten EMV-Schutz bietet.
Welchen Innovationsgedanken verfolgt LAPP mit den Mehrfacheinführungen?
Immer mehr Steuerleitungen sollen auf engstem Raum in immer besser vernetzte Maschinen eingeführt werden. Die zu entwickelnde Technik muss dabei die Entwicklung des Marktes mitbegleiten, die aufgrund von Industrieller Kommunikation mehr und mehr in Richtung Miniaturisierung geht.
Die Ansprüche an möglichst multifunktionale und doch einfache Produkte sind hoch. Was wünschen Sie sich als Anwender?
Eine hohe Anzahl an Durchführungen, größte Klemmbereiche für heterogene Leitungsdurchmesser, maximale Abdichtung des Gehäuses, die Einführung von Leitungen inklusive Steckverbinder sowie wenig bis gar kein Zubehör.
Warum gewinnt die SKINTOP® MULTI-M den Eddie Lapp Award 2020?
Der Eddie Lapp Award ist der hauseigene Innovationspreis von LAPP und wird jährlich an die beste Innovation im Bereich Produkt, Prozess oder Geschäftsmodell verliehen.
Mit der SKINTOP® MULTI-M sind wir den Entwicklungen des Marktes gefolgt: Die gestufte Trichtertechnologie dient der Maximierung des Klemmbereichs, mit IP 68 erreicht sie gleichzeitig eine optimale Abdichtung Ihrer Leitungen. Die verwendete Gel-Dichtung schützt die Leitungen bei der Einführung und dichtet von selbst ab, wo Durchführungen nicht benutzt wurden.
Welche Normen gelten im Zusammenhang mit Mehrfacheinführungen?
Bei der Entwicklung und Konstruktion elektrischer Bauteile spielen Normen für die LAPP-Ingenieure eine große Rolle. Nach welchen Normen genau konstruiert wurde, entnehmen Sie den Datenblättern unserer Produkte. Zusammengefasst sind die bedeutendsten Normen im Hinblick auf unsere Mehrfacheinführungen die folgenden:
DIN EN 62444 oder VDE 0619:2014-05
Die DIN EN 62444 oder VDE 0619:2014-05 beschreibt Ausführungen, Anforderungen und Konstruktionsprüfungen verschiedener Kabelverschraubungen für elektrische Installationen.
UL Zulassung
Besonders wichtig für Mehrfacheinführungen, die im nordamerikanischen Raum eingesetzt werden, sind UL-Zulassungen durch die US-Organisation Underwriters Laboratories. Der Standard UL50/UL50E stellt hierbei ähnliche Anforderungen wie die europäische IP-Klassifizierung nach DIN EN 60529:2014-09 oder VDE 0470-1:2014-09, die Aussagen zur Schutzklasse und damit zur Dichtigkeit eines Produkts trifft. Auch die Sicherheitsnorm UL 508 A für industrielle Systemsteuerungen lässt sich hier einreihen. Sie legt die funktionalen Anforderungen für beispielsweise Schaltschränke fest, definiert die Arten von Stromkreisen und schreibt die entsprechenden Schutz- sowie Steuerungsfunktionen vor. Eine Produktkonformität mit diesen Normen ermöglicht Ihnen vielseitige Anwendungsmöglichkeiten.
