Rundsteckverbinder

Was sind Rundsteckverbinder?

Steckverbinder als wichtiges Bauelement in der Elektrotechnik ermöglichen es Ihnen, Leitungen unkompliziert an ein Betriebsmittel anzustecken und sie jederzeit problemlos wieder davon zu lösen.

Elektrische Steckverbinder gibt es in allen erdenklichen Bauformen. Neben, von vorn gesehen, runden Steckverbindern sind am Markt rechteckige, ovale und trapezförmige Steckverbinder gängig. Auch im Haushaltsgebrauch sind Steckverbinder mit rundem Steckgesicht im Einsatz. Jede klassische Haushaltssteckdose ist rund. Doch was unterscheidet die runden Haushaltsstecker von den runden Industriesteckverbindern?

Industriesteckverbinder sind, sofern keine spezielle Norm existiert, nach IEC 61984 entwickelt und geprüft. Die Norm spricht von „Steckverbindern“, umgangssprachlich ist der Begriff Stecker üblich. Diese Steckverbinder-Norm berücksichtigt die höheren Anforderungen an elektrische Steckverbinder bei industriellem Einsatz. Bei Industriesteckverbindern werden meist höherwertige Materialien im Vergleich zum preisgünstigen Haushaltsstecker verwendet. Industriestecker haben auch zumeist höhere Leistungsreserven. Zusätzlich sind sie robuster aufgebaut und auch besser vor schädlichen Umwelteinflüssen geschützt.

Doch Rundsteckverbinder ist nicht gleich Rundsteckverbinder! In der Produktgruppe der EPIC® Rundsteckverbinder bieten wir von LAPP Ihnen ein umfangreiches Produktportfolio, damit Sie den perfekten Rundsteckverbinder für Ihre Anwendung finden. Die Rundstecker sind auch unter ihrer Bezeichnung für die jeweilige Produktfamilie bekannt, wie z.B. M12-Rundsteckverbinder oder auch M23-Rundsteckverbinder. Tauchen Sie ein in die interessante Welt der Rundsteckverbinder und werden Sie zum Experten wenn es um Steckverbindungen mit runden Steckverbindern geht!

Wo werden Rundsteckverbinder eingesetzt?

In einigen Industrieanwendungen haben sich bestimmte Rundstecker etabliert. So kommen die Familien M17, M23, LS1, LS1.5, LS3 sehr oft bei Elektromotoren, vor allem Servomotoren zum Einsatz. Der Vorteil liegt auf der Hand: Der Steckverbinder für diese Anwendung muss möglichst klein sein, vibrationssicher, robust, EMV-geschützt und auch widerstandsfähig gegen Feuchtigkeit, Öle und Staub sein. Daher werden EPIC® Rundsteckverbinder von LAPP sehr häufig in  den Servokonfektionen eingesetzt. Rundsteckverbinder sind aufgrund ihrer Vorteile in vielfältigen industriellen Umgebungen zu finden, in denen die automatisierte Steuerung komplexer Vorgänge eine wesentliche Rolle spielt:

• Maschinenbau
• Energietechnik
• Produktionsanlagen in der Automobilindustrie
• Fördertechnik
• Lebensmittelindustrie
• Industrielle Roboter

Welche Rundsteckverbinder gibt es bei LAPP?

Rundsteckverbinder gibt es als ein- und mehrpolige Leistungssteckverbinder und als mehrpolige Signalsteckverbinder. Unser Portfolio der EPIC® Rundsteckverbinder gliedert sich in drei Produktsegmente:

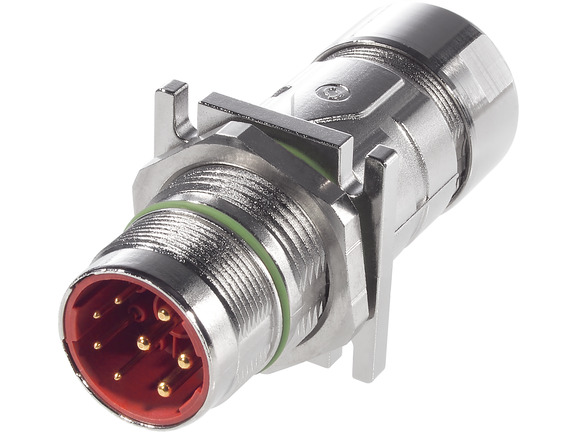

Die EPIC® SIGNAL Steckverbinder schützen durch das Vollmetallgehäuse und eine integrierte EMV-Kabelverschraubung zuverlässig vor elektromagnetischen Störungen. Das Abschirmgeflecht der Leitung wird präzise und sicher mit dem Steckverbinder verbunden. Die im Leitungsschirm durch elektromagnetische Strahlung oder Potentialdifferenz entstehenden Ströme werden dadurch sicher über den Steckverbinder abgeleitet.

EPIC® SIGNAL Steckverbinder gibt es in den Größen M17, M23 und R3.0 (M27).

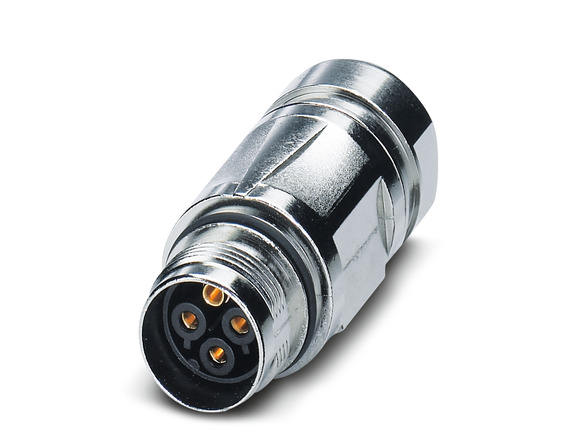

EPIC® POWER Steckverbinder kommen in rauen, industriellen Anwendungen zum Einsatz, bei denen die äußeren Dimensionen der Stecker möglichst gering sein müssen. Typisch ist auch hier die Anwendung Servomotor. Diese Motoren sind in Anwendungen der Robotik, jeglicher Art von Produktionsmaschinen und auch Anlagen zu finden, die klein gebaut sein müssen. EPIC® POWER Steckverbinder gibt es in den Größen M12, M17, LS1 (M23), LS1.5 (M40) und LS3 (M58).

EPIC® POWERLOCK Rundsteckverbinder sind einpolig und sowohl farblich als auch geometrisch kodiert, um ein Fehlstecken zu verhindern. EPIC® POWERLOCK Steckverbinder sind für Anwendungen bis 400 A (Schraubanschluss) und 660 A (Crimpanschluss) geeignet.

Welche Vorteile haben Rundsteckverbinder?

EPIC® Rundsteckverbinder besitzen eine sehr kompakte Bauweise. Die gängigen Serien sind komplett metallisch und auch metallisch leitend beschichtet. Das ist wichtig für einen guten Schutz vor elektromagnetischen Störungen. So werden unerwünschte Ströme auf dem Leitungsschirm über den metallisch leitenden Stecker abgeleitet. Weiterhin sind durch den Aufbau als runder Steckverbinder die Dichtungen innenliegend und daher vor mechanischen und chemischen Einflüssen besser geschützt.

Die industrielle Umgebung, in der Rundsteckverbinder eigesetzt werden, erfordert eine robuste Bauweise, die Schäden durch Flüssigkeiten, Schmutz, extreme Temperaturen und mechanischen Einflüssen standhält. Rundsteckverbinder können dadurch problemlos für Anwendungen in rauen Umgebungen eingesetzt werden, die zuverlässige Komponenten verlangt.

Wie sind Rundsteckverbinder aufgebaut?

Jede Steckverbinderausführung besteht aus einem Gehäuse, einem Einsatz (auch Isolierkörper genannt) und den passenden Stift- oder Buchsenkontakten.

Die Hauptaufgabe des Gehäuses ist der Schutz der elektrischen Verbindung und der Kontakte. Umwelteinflüsse wie das Eindringen von Fremdkörpern (Staub), Flüssigkeit (Wasser, Öl oder chemische Substanzen) oder die Umgebungstemperatur können die elektrische Verbindung beeinträchtigen. Ebenso dient das Gehäuse der mechanischen Stabilität, d. h. der Widerstandsfähigkeit gegen mechanische Einflüsse wie Stöße von außen und Vibrationen, die ein Zerreißen, Zerbrechen, die Abnutzung oder sonstige Beschädigungen begünstigen können.

Die Gehäuse unserer EPIC® Rundsteckverbinder bestehen aus Metall oder Kunststoff. Die Metallgehäuse sind leitend beschichtet. Durch diesen Aufbau ist gewährleistet, dass der eigentliche, elektrisch leitende Teil des Steckverbinders sicher vor elektromagnetischer Störung geschützt ist. Die Kunststoffgehäuse bieten keine Möglichkeit zum Anschluss eines Leitungsschirms und werden daher mit ungeschirmten Leitungen verwendet. Der hochwertige Kunststoff bietet jedoch auch einen hervorragenden Schutz vor mechanischen und chemischen Einflüssen.

Der Kontakteinsatz dient der sicheren Aufnahme und Fixierung der Kontakte. Hier sind die Qualität des verwendeten Kunststoffes sowie eine solide Konstruktion des Kontakteinsatzes entscheidend für eine lange und verlässliche Lebensdauer. Durch hochwertige Materialien werden Kriechströme entlang der Kunststoffoberfläche minimiert und Durchschläge sicher vermieden.

Im Kontakteinsatz sind also die Kontakte fixiert – die eigentlichen Stromüberträger. Diese sind schwimmend gelagert, um beim Stecken einen Ausgleich zu schaffen und um Steckkräfte zu minimieren. Besonders wichtig sind der Kontaktbereich, an dem Stift- und Buchsenkontakte aufeinandertreffen (zwischen zwei Steckverbindern) sowie der Kontaktbereich, an dem der Leiter mit dem Kontakt verbunden wird (zwischen Leitung und Steckverbinder).

Welche Polbilder finden sich bei den Rundsteckverbindern?

Die Art, wie Kontakte in einem Steckverbindereinsatz angeordnet sind, wird als Polbild bezeichnet. Von der Anzahl der vorhandenen Pole ist abhängig, wie viele Kontakte in einem Steckverbinder verwendet werden können. Es können nur so viele Kontakte verbaut werden, wie maximal Pole vorhanden sind. Hat ein Polbild z. B. 7 Pole, können bis zu 7 Kontakte verbaut werden – aber nicht mehr.

EPIC® Rundsteckverbinder gibt es mit verschiedenen Polbildern, die sich durch die unterschiedliche Anordnung, Anzahl und Beschaffenheit der Kontakte ergeben.

Im Allgemeinen gilt:

Beispielhafte Polbildbezeichnungen und ihre Bedeutung

Welche Bauformen gibt es bei EPIC® Rundsteckverbindern?

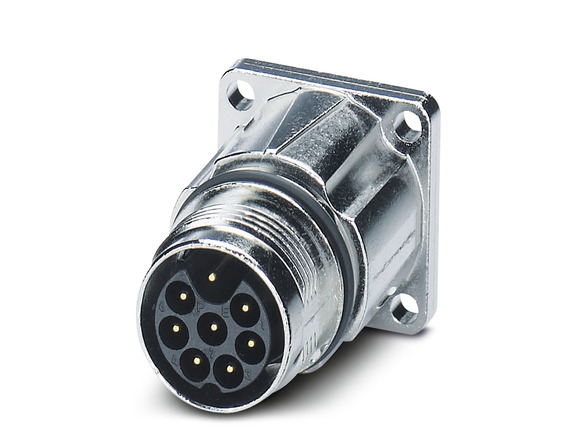

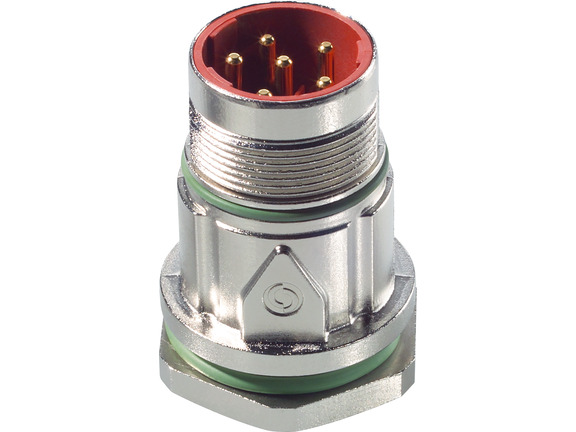

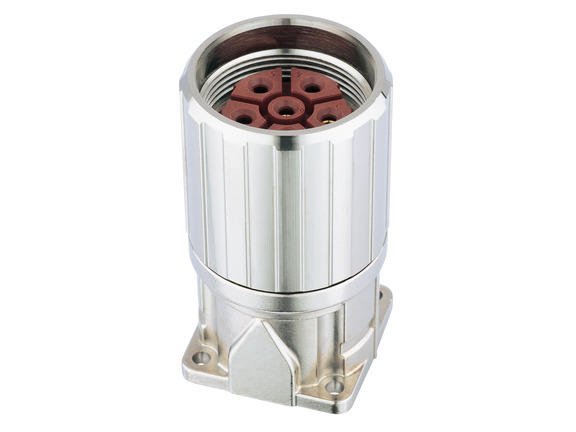

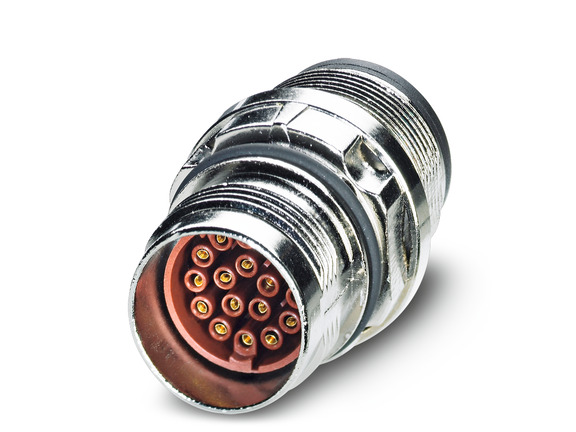

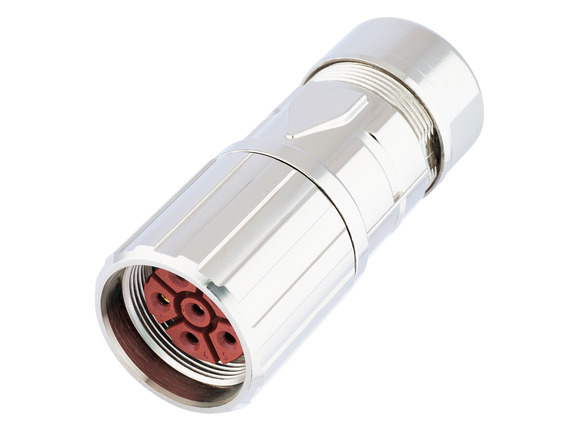

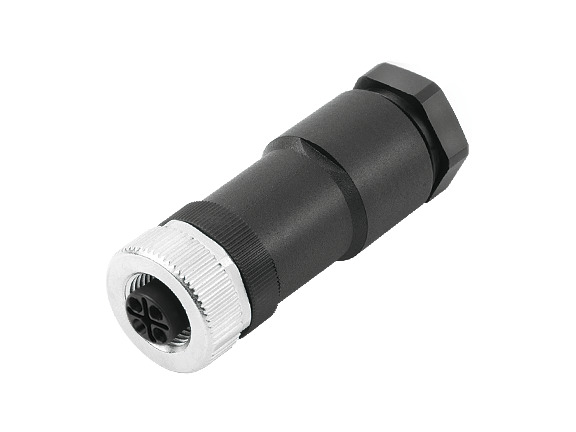

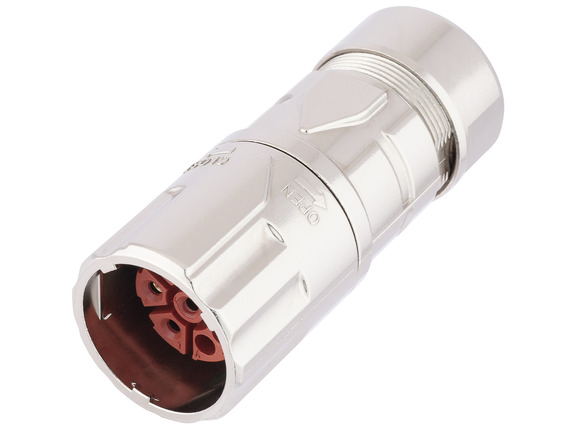

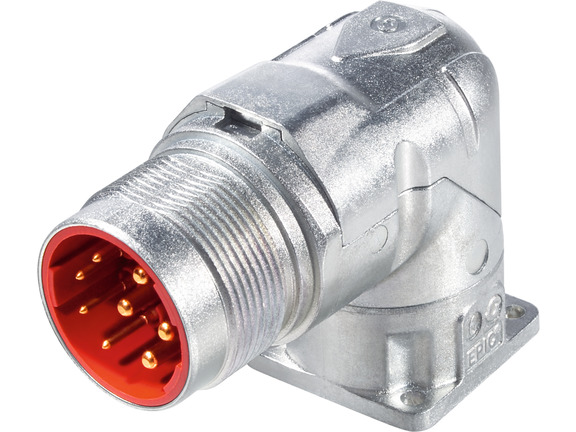

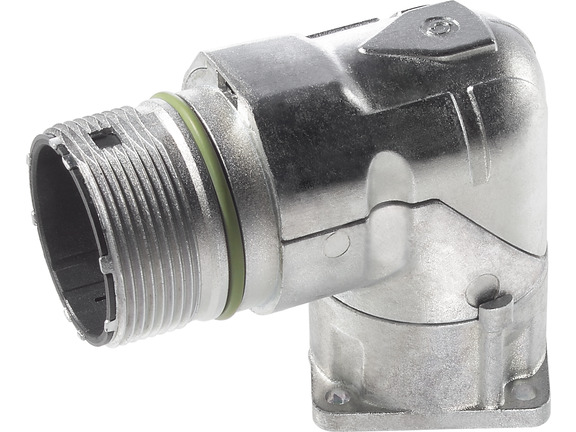

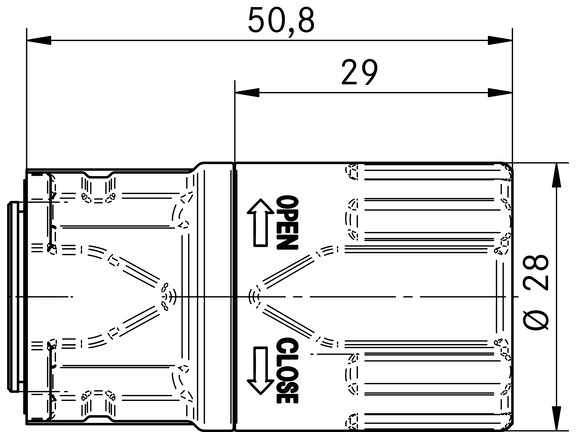

Die EPIC® Rundsteckverbinder gibt es in den unterschiedlichsten Ausführungen. Ihr äußeres Erscheinungsbild – also ob als Rundsteckverbinder gerade, gewinkelt, mit Kupplungsmutter oder mit Außengewinde, mit Befestigungsflansch oder ohne – wird Bauform genannt .Nutzen Sie unsere Bauformen-Übersicht, um die richtige Bauform für Ihre Anwendung finden.
