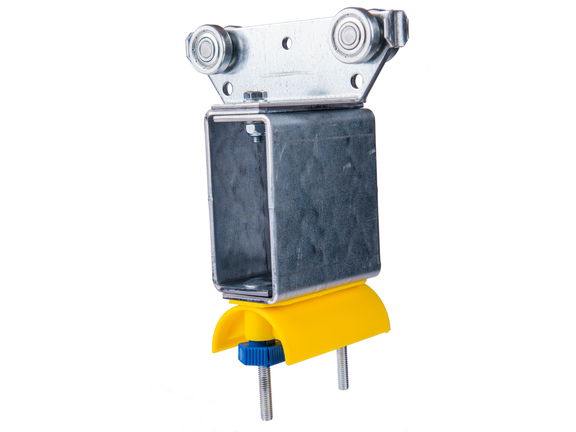

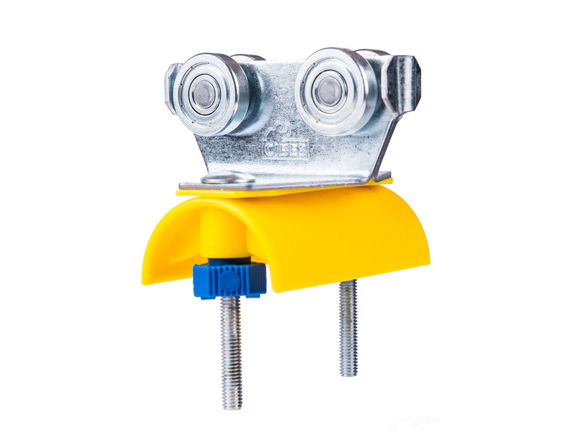

- Câble plat

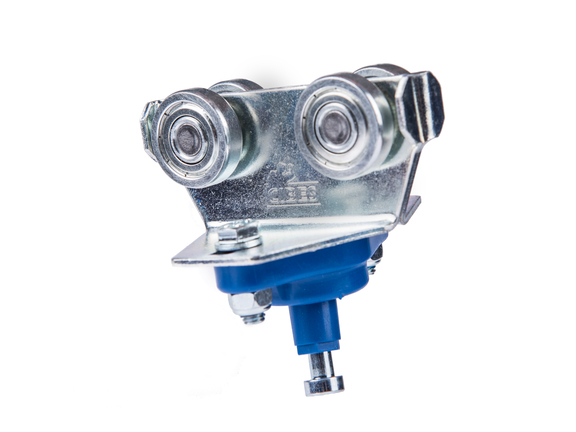

- Câble rond
Aperçu immédiat de tous articles
Assemblage des composants de produit nécessaires selon le type et le nombre.
Difficile de faire plus pratique
Pour la construction d'un système de chariot porte-câbles, de nombreux composants de produits différents sont nécessaires – le type et le nombre dépendent de vos exigences individuelles pour le mécanisme de suspension.
Utilisez notre configurateur pour ne rien oublier lors de la planification. En fonction de vos données, il réunit tous les articles nécessaires et calcule des indicateurs importants pour le système de chariot porte-câbles prévu.
Et vous êtes déjà un peu plus près de votre guide de câble mobile.
Possibilités de configuration
Tous les systèmes disponibles comportent des câbles plats et ronds, permettent une distance de déplacement allant jusqu'à 100 m et peuvent fonctionner avec une vitesse de déplacement jusqu'à 80 m/min.
- C30 (rail profilé en C 30x32 mm ; jusqu'à 20 kg de charge par chariot porte-câbles)

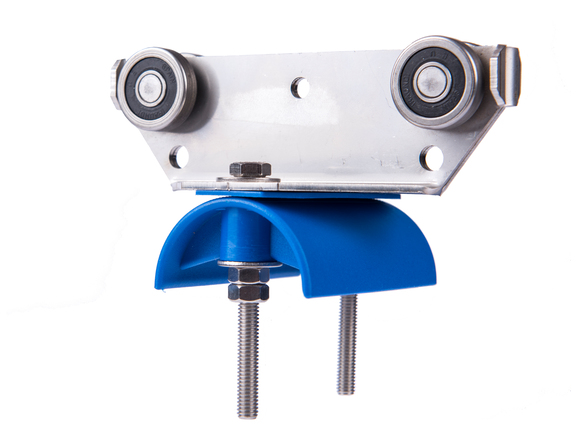

- C30 Acier inoxydable (rail profilé en C 30x32 mm ; jusqu'à 20 kg de charge par chariot porte-câbles ; pour applications en extérieur)
- C40 (rail profilé en C 40x40 mm ; jusqu'à 32 kg de charge par chariot porte-câbles ; adapté pour câbles plus larges)
- Montage mural (même avec bras d'extension)
- Montage au plafond
- De 0 à 100 mètres
Vos avantages
Conception facilitée
Calcul automatique de la longueur totale du câble, de la longueur du quai et de la longueur totale du rail.
Devis sans engagement
Envoyez la liste des articles et recevez des informations sur le prix et la livraison dans les plus brefs délais.
Connaissances générales
Où les systèmes de chariots porte-câbles sont-ils nécessaires?
Les systèmes de chariots porte-câbles servent à regrouper des câbles ou des tuyaux de distribution, à les protéger et à guider le mouvement en toute sécurité le long de la distance de déplacement. Ils sont fréquemment utilisés dans les installations industrielles et les ateliers, plus précisément dans les équipements de convoyage et de levage, les grues et les systèmes de transport. On trouve des systèmes de chariots porte-câbles dans la construction mécanique, la technologie d'automatisation, la logistique, l'industrie de transformation du bois ou encore dans les installations de lavage.
Which cables are suitable for use in a cable trolley system?
Quels câbles conviennent pour une utilisation dans un système de chariot porte-câbles?
Les câbles utilisés dans le système de chariot porte-câbles (câbles ronds ou plats) sont soumis à de nombreux mouvements et à des sollicitations de torsion. Lors du choix, le rayon de courbure autorisé doit toujours être pris en compte. Seuls les câbles prévus pour une suspension du système de chariot porte-câbles doivent être utilisés.
À quelles caractéristiques du système de chariot porte-câbles faut-il faire attention?
Faites attention au type de fixation du système, à la longueur et à la vitesse de déplacement. En outre, la capacité de charge des chariots porte-câbles individuels ainsi que le nombre/les dimensions des câbles conducteurs jouent un rôle important. Selon le lieu d'utilisation, la question du matériau idéal (acier zingué ou acier inoxydable) se pose également. Un roulement facile dans le système de rail grâce à de bons roulements à billes va de soi.
Vous n'avez pas trouvé ce que vous recherchez?
Contactez-nous. Sur demande, nous proposons également des systèmes pour porte-câbles en T ou des systèmes de câbles. Des systèmes pour des distances de déplacement plus longues sont également possibles.
