Les connecteurs circulaires sont des connecteurs de forme ronde qui permettent de connecter entre eux des câbles d'alimentation et/ou de signaux avec un appareil ou une machine. Grâce à leur conception robuste et à leur faible encombrement, ils sont idéaux pour les environnements industriels. La gamme de produits EPIC® propose le produit approprié pour chacun des trois types de transmission de données, de signaux et de puissance.: EPIC® DATA pour la transmission de données dans les applications Ethernet, EPIC® SIGNAL pour la transmission de signaux ainsi que EPIC® POWER et EPIC® POWERLOCK pour l'alimentation électrique des appareils, machines et installations. Nous vous proposons des connecteurs circulaires à un ou plusieurs pôles en différentes versions – en pièces individuelles, en kits ou en confection personnalisée.

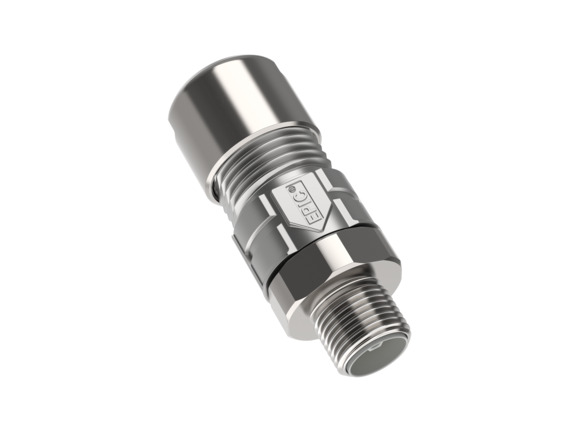

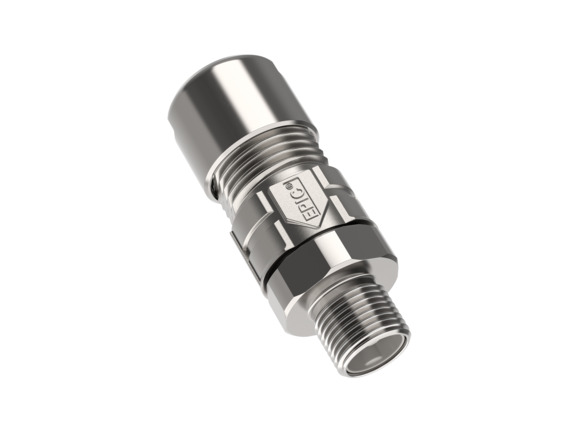

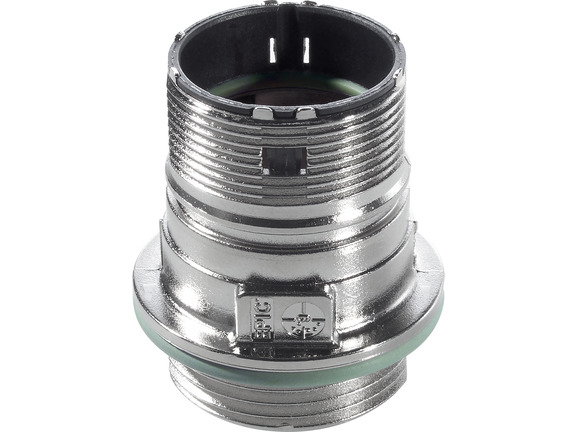

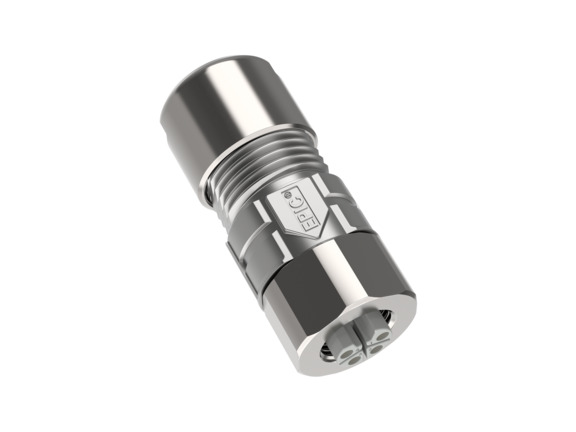

103 résultats trouvés
La fonction principale du boîtier est de protéger la connexion électrique et les contacts. Les influences environnementales telles que la pénétration de corps étrangers (poussière), de liquides (eau, huile ou substances chimiques) ou la température ambiante peuvent affecter le raccordement électrique. De même, le boîtier assure la stabilité mécanique, c'est-à-dire la résistance aux influences mécaniques telles que les chocs extérieurs et les vibrations qui peuvent favoriser une déchirure, une rupture, l'usure ou d'autres dommages.
Les boîtiers de nos connecteurs circulaires EPIC® sont en métal ou en plastique. Les boîtiers métalliques sont revêtus de revêtement conducteur. Cette construction garantit que la partie effectivement conductrice du connecteur est protégée contre les interférences électromagnétiques. Les boîtiers en plastique ne permettent pas de raccorder un blindage de câble et sont donc utilisés avec des câbles non blindés. Cependant, le plastique de haute qualité offre également une excellente protection contre les influences mécaniques et chimiques.
L'insert de connecteur sert à retenir et à fixer en toute sécurité les contacts. Ici, la qualité du plastique utilisé et une construction solide de l'insert de contact sont décisives pour une longue durée de vie fiable. Grâce à des matériaux de haute qualité, les courants de bourrage le long de la surface en plastique sont minimisés et les claquages sont évités de manière sûre.
Dans l'insert de connecteur, les contacts sont donc fixés et sont les véritables transmetteurs du courant. Ils sont placés de manière flottante afin de créer une compensation lors du raccordement et de minimiser les forces de raccordement. La zone de contact où les broches et douilles se rencontrent (entre deux connecteurs) ainsi que la zone de contact où le conducteur est connecté au contact (entre le câble et le connecteur) sont particulièrement importantes.
Quels types de pôles se trouvent dans les connecteurs circulaires ?
La manière dont les contacts sont disposés dans un insert de connecteur est appelée configuration des pôles. Le nombre de contacts pouvant être utilisés dans un connecteur dépend du nombre de pôles disponibles. Il ne peut être installé qu'un nombre de contacts égal au nombre maximal de pôles. Une configuration à 7 pôles permet par exemple d’installer jusqu’à 7 contacts, mais pas plus.
Les connecteurs circulaires EPIC® sont disponibles avec différentes configurations de pôles, qui résultent de la disposition, du nombre et de la nature différents des contacts.
De manière générale, il faut faire attention aux points suivants :
Nombre de contacts et tension assignée
Diamètre du contact et intensité du courant
Pour les connecteurs circulaires, non seulement le nombre de pôles est décisif, mais aussi le type de conducteurs que vous souhaitez connecter au connecteur circulaire. On distingue deux types de conducteurs :
- Conducteurs pour contacts de travail.
- Conducteurs de protection (PE = protection earth) : assure la sécurité et protège contre les chocs électriques. Dans le boîtier métallique, le conducteur de protection est relié au boîtier en tant que conducteur. De plus, le conducteur de protection est anticipateur, c'est-à-dire qu'il contacte en premier lors du raccordement et se détache en dernier lors du traction.
À l'aide de la configuration des pôles et de la désignation de la configuration des pôles d'un produit, vous pouvez non seulement lire le nombre de contacts, mais aussi les types de conducteurs pouvant être raccordés. Si des contacts de travail de différentes variantes et diamètres sont prévus, ceux-ci sont indiqués individuellement, comme par exemple pour la configuration des pôles 3+PE+4.
Explication : un connecteur avec configuration des pôles 3+PE+4 contient au total huit contacts. Trois contacts plus épais pour l'alimentation électrique, un contact pour le conducteur de protection et quatre contacts plus fins pour la transmission de signal.
Exemples de désignation des pôles et de leur signification
Quelles formes de construction existe-t-il pour les connecteurs circulaires EPIC® ?
Les connecteurs circulaires EPIC® sont disponibles en différentes versions. Leur apparence extérieure – qu'il s'agisse d'un connecteur circulaire droit, coudé, avec écrou de raccordement ou filetage extérieur, avec ou sans bride de fixation – est appelée forme de construction. Utilisez notre vue d'ensemble des modèles pour trouver le modèle approprié pour votre application.
