Qu'est-ce qu'un connecteur de données ?
Un câble de transmission de données ou un câble de transmission de données SANS connecteur ne sert pas à grand chose.
Ce n'est qu'avec un connecteur de transmission de données qu'un câble de transmission de données peut être raccordé rapidement, confortablement et en toute sécurité à un appareil. Vous êtes sûrement familier avec cet exemple domestique : un câble réseau doté d'un connecteur RJ45 peut être connecté en un clin d'œil à l'interface LAN de votre ordinateur portable.
Dans l'industrie également, les connecteurs doivent être fixes mais démontables à tout moment. La déconnexion rapide et pratique du raccordement joue un rôle central, car ce n'est qu'ainsi que l'installation flexible des machines et des installations directement sur leur lieu d'utilisation, une réparation et une maintenance faciles ainsi qu'une meilleure manipulation générale de tous les composants du système peuvent être garanties.
Le connecteur de données relie électriquement les conducteurs d'un câble de transmission de données à base de cuivre ou connecte optiquement les fibres d'un câble à fibre optique à l'appareil. Cette connexion s'effectue via les broches/contacts/extrémités de fibre du connecteur de données avec les broches/contacts/raccordements de fibre de l'appareil. Selon la variante, le boîtier de connecteur protège par exemple le point de contact contre la pénétration de poussière ou de liquides, tout en offrant une protection contre les influences mécaniques et en protégeant les utilisateurs contre les chocs électriques.
En outre, deux câbles de transmission de données peuvent être reliés entre eux avec un connecteur de données.
Les connecteurs de données les plus courants sont appelés M8, M12, Sub-D, RJ45, ST(BFOC), FSMA, LC, FC, SC, ST-SC et SC-RJ.

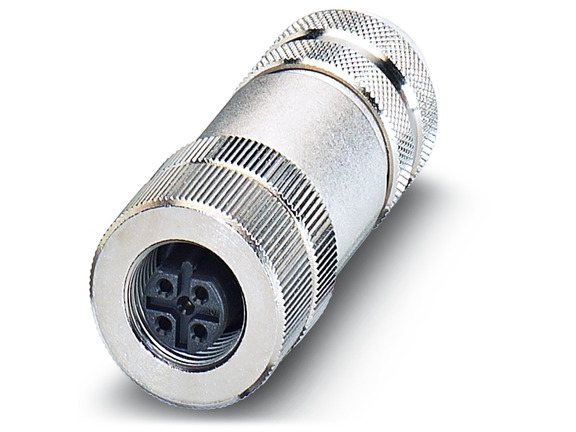

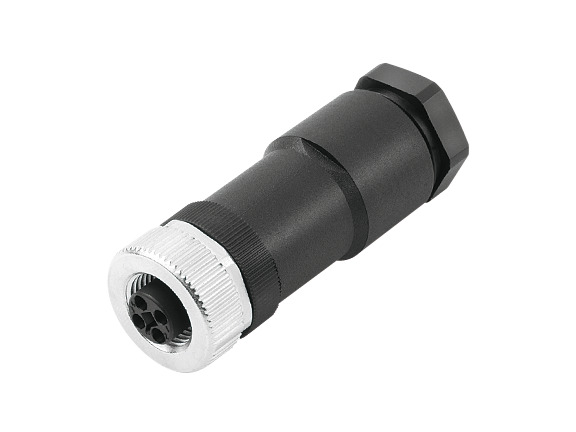

Connecteur de données en cuivre

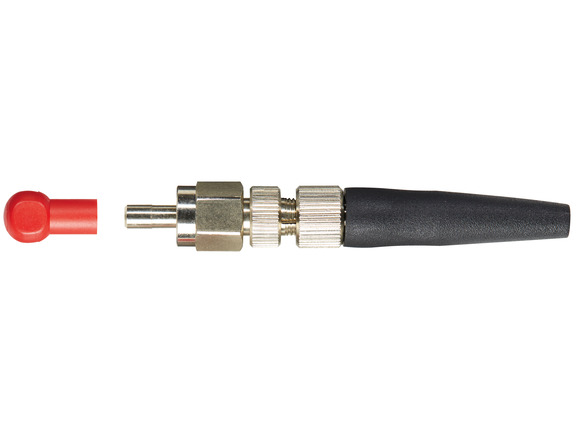

Connecteur de données pour câbles à fibre optique
Dans le segment de produit LAPP « Connecteurs de données », vous trouverez des connecteurs pour un assemblage indépendant de
- câbles capteur-actionneur/câbles bus de terrain,
- câbles Ethernet industriels,
- câbles à fibre optique.
Assemblage
Le raccordement des câbles aux connecteurs est appelé assemblage. Si l'assemblage est fabriqué soi-même, il faut décider à l'avance de la manière dont le câble doit être raccordé aux connecteurs.
La technologie de raccordement à utiliser pour chaque application dépend du lieu d'utilisation du connecteur ou du câble, du lieu de traitement ou de l'application sur le terrain, de la structure des conducteurs à raccorder, de la disponibilité de l'outil et des coûts de fabrication du raccordement. Les types de raccordement les plus importants sont le raccordement à vis, la technique de pénétration (Piercing / IPC), la technique à déplacement d'isolant (IDC), l'attache à clip et le sertissage.
Lors de l'assemblage, il faut également faire attention au codage couleur à l'intérieur du connecteur, qui garantit que les conducteurs du câble sont correctement raccordés au connecteur.
Quels sont les avantages de l'utilisation de connecteurs de données auto-assemblables ?
- La longueur du câble est définie de manière flexible. Ceci est avantageux si vous ne savez pas au préalable quelle longueur de câble est nécessaire sur place.
- Vous gagnez de l'espace car vous n'avez pas à ranger les câbles excédentaires dans le système. Votre longueur de câble s'adapte toujours parfaitement à votre application.
- Choisissez le type de connecteur et ses caractéristiques en fonction de votre application concrète.
- Si vous disposez sur place de suffisamment de connecteurs de données et de câbles au mètre, vous restez indépendant des délais de livraison et êtes immédiatement opérationnel.
Vous préférez gagner du temps et éliminer complètement le potentiel d'erreur lors de l'assemblage d'une connexion de données sur site ?
Optez alors pour des câbles de transmission de données pré-assemblés de LAPP Plug & Play, le système pratique pour une transmission de données sans problème dans l'industrie.
Le saviez-vous ?
Qu'est-ce qu'un connecteur de données ?
Le mot connecteur de données, couramment utilisé dans le langage, ne décrit, lorsqu'il est utilisé correctement, que la variante mâle d'un connecteur de données, mais pas l'ensemble. Une connexion enfichable se compose en effet d'une partie mâle, le connecteur, et d'une partie femelle, la douille .
La gamme de connecteurs de données LAPP met à la fois des connecteurs et des douilles à votre disposition.
Que signifie "configurable sur le terrain" ?
Les connecteurs de données utilisables sur le terrain sont adaptés au montage, même dans des conditions difficiles, grâce à leur conception spéciale. Ainsi, le personnel spécialisé est toujours en mesure de relier un connecteur au câble de manière fiable, même sans établi, sous un éclairage non idéal et sans outillage spécial, par exemple sur un conducteur.
De quel connecteur de données avez-vous besoin ?
Chez LAPP, nous vous proposons une gamme presque infinie de connecteurs de données !
Répondez aux questions fondamentales suivantes afin de réduire la gamme de connecteurs à prendre en compte pour votre câble de transmission de données :
1- Support de transmission, 2- Connecteur de données, 3- Appareil
- Pour des câbles en cuivre.
- Pour des câbles à fibre optique.
Chez LAPP, nous divisons le segment de produits « Connecteurs de données » en sous-groupes de produits suivants :
Coupleur de câble
Vous trouverez ici des connecteurs de câble pour le raccordement, l'extension, la réparation ou la réinstallation de câbles Ethernet.
Connecteurs pour capteur/actionneur et connecteurs pour bus de terrain pour transmission de données à base de cuivre
Les connecteurs de données de ce sous-groupe de produits servent au câblage capteur-actionneur et prennent entre autres en charge les systèmes de bus de terrain PROFIBUS, CC-Link, CAN/DeviceNet et AS-Interface.
Connecteurs Ethernet pour transmission de données à base de cuivre
Découvrez ici nos connecteurs de données pour la transmission de données par technologie Ethernet en variante blindée/non blindée, avec codage couleur Ethernet industriel ou Profinet.
Connecteurs à fibre optique pour transmission de données optique par câbles à fibre optique
LAPP propose des connecteurs à fibre optique pour les types de fibres fibre optique (GOF), fibre plastique (POF) et fibre optique à gaine plastique (PCF).
Convertisseurs de médias pour le raccordement de différents supports de transmission
Ce type de connecteur de données agit comme convertisseur entre deux supports de transmission différents. Cela signifie qu'un convertisseur de médias permet de transférer les données d'un support à un autre. Par exemple, du cuivre au câble à fibre optique, du câble à fibre optique au cuivre ou du type de bus de terrain A au type de bus de terrain B ou autre.Ä.
Comment est construit un connecteur de données ?
Les tâches les plus importantes du boîtier sont d'assurer la stabilité mécanique du connecteur, de protéger la connexion électrique, de garantir le blindage électrique et d'assurer la faisabilité et la compatibilité environnementale. Des plastiques et des alliages métalliques sont utilisés pour les boîtiers.
Les exigences les plus importantes pour la zone de contact amovible sont la conductivité électrique élevée, la résistance élevée à la corrosion et la résistance à l'usure mécanique élevée.
En raison de la bonne conductivité électrique, le cuivre ou les alliages de cuivre sont utilisés en priorité pour les éléments de contact. Pour garantir une bonne protection contre la corrosion, des revêtements de surface en argent ou en or sont souvent utilisés.
La forme des surfaces à réunir d'un boîtier de connecteur est appelée forme du connecteur. Il existe par exemple des connecteurs avec une forme du connecteur ronde ou rectangulaire. Si des connexions incorrectes doivent être exclues, il est possible de recourir à des boîtiers de connecteurs avec différents codages. Les codages sont obtenus par des éléments moulés sur les boîtiers, tels que des nez ou des crochets à clip.
La disposition et la nature des contacts dans le connecteur est appelée configuration des pôles. La configuration des pôles garantit que seuls les connecteurs du même système peuvent être branchés. Cela évite, par exemple, que les connecteurs d'alimentation électrique ne soient confondus avec les connecteurs de données.
Dans quels cas les connecteurs de données sont-ils requis ?
Vous utilisez un câble de transmission de données industriel ? Vous avez besoin d'un connecteur de données !
Qu'il s'agisse d'un câble à pose fixe, d'une utilisation flexible ou d'une exposition à des mouvements dynamiques, chez LAPP, nous avons le connecteur de données adapté à vos besoins. Pour presque toutes les applications et industries imaginables.
La communication ayant lieu à tous les niveaux, vos données doivent parcourir le chemin du niveau de terrain inférieur capteur-actionneur en passant par le niveau de commande, jusqu'au niveau supérieur de direction d'entreprise (MES/ERP), où une connexion Internet par câble est réalisée. Et le chemin du retour également !
Seul un connecteur de données permet de compléter un système de transmission de données.
Quelles caractéristiques doit remplir un connecteur de données ?
Il n'est pas possible de définir de manière générale les propriétés que le connecteur de données adapté à vos besoins doit avoir. Faites attention aux paramètres suivants :
- Fonction
- Support de transmission
- Forme du connecteur
- Configuration des pôles
- Diamètre extérieur du câble à raccorder
- Section de conducteur du conducteur à âme massive ou toronné
- Blindage pour une transmission de données stable dans les environnements critiques en matière de compatibilité électromagnétique
- Angle de sortie de câble (35°, 90° et 180°)
- Résistances et indice de protection IP (UV, huile, eau, etc.)
- Sécurité anti-vibration
