Presse-étoupes pour l'introduction d'un câble dans un boîtier
Les presse-étoupes permettent d’insérer des câbles dans un boîtier, d’assurer l’étanchéité des câbles et du boîtier et d’obtenir une décharge de traction du câble. Ils protègent ainsi l''intérieur du boîtier contre les influences environnementales néfastes comme la poussière et l''humidité. Dans notre gamme de produits, vous trouverez des passages simples pour des câbles individuels, des passages multiples pour plusieurs câbles ainsi que des accessoires et outils pour le montage des presse-étoupes.
Qu'est-ce qu'un presse-étoupe ?
Un presse-étoupe est un dispositif pour introduire un ou plusieurs câbles ou conducteurs dans le boîtier d'une machine ou d'une armoire de commande. Nos presse-étoupes LAPP remplissent plusieurs fonctions liées : ils atténuent la traction des câbles, étanchent le passage avec différents matériaux tels que le caoutchouc fluoré, le caoutchouc nitrile, le silicone ou les garnitures d’étanchéité et protègent ainsi contre la poussière et l’eau. La norme DIN EN 62444 constitue la base normative pour la conception, la variante et le contrôle de nos presse-étoupes.
Quels presse-étoupes comprend le portefeuille de produits LAPP ?
Chez LAPP, nous divisons la gamme de produits des presse-étoupes en passages simples et passages multiples :
Passages simples
La gamme de produits LAPP des passages simples et leurs utilisations possibles sont trop nombreux pour être cités. Les exigences (normatives) associées à chaque finalité d'utilisation doivent donc être déterminées en fonction de l'application et des besoins individuels.
Plastique, laiton ou acier inoxydable : quel matériau choisir ?

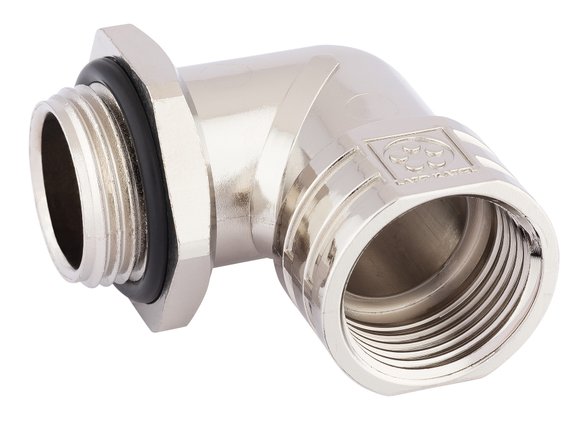

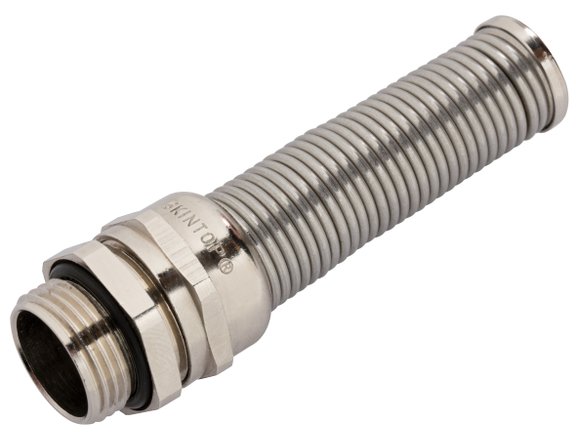

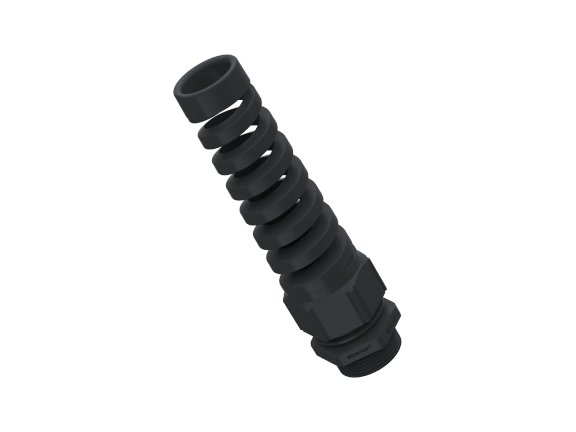

Les presse-étoupes pour passages simples sont fabriqués en plastique, laiton ou acier inoxydable. Choisissez exactement les caractéristiques que le presse-étoupe LAPP doit présenter pour votre application. Qu'il s'agisse de câbles ronds ou plats, de passages droits ou coudés, de câbles non assemblés ou de câbles avec connecteur : nous vous garantissons que vous trouverez ce dont vous avez besoin.
Passages multiples
Les passages multiples de LAPP sont disponibles en deux versions fondamentalement différentes.
Que faire quand le connecteur est déjà présent ?
Choisissez des passages multiples pour les câbles assemblés.
- Le cadre de ces presse-étoupes modulaires est vissé sur le boîtier de l'installation ou de la machine.
- Les modules qui serrent les câbles individuels peuvent être remplacés individuellement.
- En cas d'entretien, le temps de travail est considérablement réduit par rapport à une entrée à passage multiple conventionnelle, qui doit être démontée en tant qu'unité entière.
Que faire quand l'extrémité du câble est encore ouverte ?
Choisissez des passages multiples pour câbles non assemblés.
- Serrer ou visser ? Comme vous le souhaitez. Les passages multiples sont disponibles en forme ronde et rectangulaire.
- Grâce à l'étanchéité en gel unique avec une technique de membrane spéciale, aucune perforation préalable des passages n'est nécessaire.
- Les grandes plages de serrage permettent l’utilisation de différents diamètres de câble.
- Les passages non affectés restent fermés bien hermétiquement.
Outils et accessoires
La variété d'accessoires pour presse-étoupes chez LAPP est énorme. Avec des contre-écrous, des bouchons d'obturation, des garnitures d'étanchéité, des éléments de protection contre la poussière et bien plus encore, un presse-étoupe peut être facilement personnalisé et devenir rapidement le compagnon parfait pour vous et vos applications.
Les presse-étoupes ne nécessitent pas beaucoup d'outils. Mais comme le dit un proverbe allemand, « Des outils de qualité sont garants d'un travail de qualité ». Si vous souhaitez vous aussi travailler moins dur, combiner les étapes de travail et découvrir des solutions intelligentes pour votre quotidien de travail, nous vous invitons à parcourir notre gamme d'outils et d'accessoires pour presse-étoupes.
Quelles exigences essentielles doit remplir un presse-étoupe ?
Étanchéification selon les classes de protection IP
Les presse-étoupes protègent le boîtier contre les influences extérieures. Les saletés telles que la poussière, l'humidité et même l'eau ne doivent pas pénétrer dans le trou du boîtier. La mesure dans laquelle une protection est assurée dépend du type de protection IP spécifié (« Ingress Protection »). Selon DIN EN 60529 ; VDE 0470-1:2014-09, l'indice de protection est constitué des premier et deuxième chiffres des tableaux ci-dessous :
Premier chiffre de l'indice de protection IP
Deuxième chiffre de l'indice de protection IP
Voici par exemple le processus de test pour qu'un presse-étoupe obtienne l'indice de protection IP 68 :
- Le presse-étoupe est monté sur une plaque d'essai avec le couple de serrage correspondant indiqué dans le mode d'emploi.
- Un mandrin d'essai est utilisé à la place du câble.
- La structure est placée dans une chambre à pression remplie d'eau et soumise, par exemple, à une pression de 5 bar sur une période de 30 minutes.
Pendant ce temps, il ne doit y avoir aucune fuite sur le presse-étoupe.
L'équivalent américain de la norme DIN EN 60529, c'est-à-dire la norme des classes de protection IP, est l'UL50E avec la NEMA 250. Les normes européennes et américaines ne sont pas exactement identiques, mais elles sont tout à fait comparables. L'UL50E fixe des exigences pour les boîtiers d'appareils électriques, tandis que la NEMA 250 complète les classes de types. Elle divise l'utilisation des boîtiers en applications en extérieur (type 3, 3R, 3S, 4, 4X, 6 et 6P) et en intérieur (type 1, 2, 5, 12K et 13).
Contrôle du type de protection eau
Dispositif anti-traction
Les presse-étoupes protègent le câble en assurant une décharge optimale de la traction. La décharge de traction d'un presse-étoupe est une caractéristique qui empêche le câble de s'étirer. Le câble est centré et fixé, voire serré, sans toutefois l'endommager. En particulier pour les applications mobiles, cette protection est indispensable. En Europe, les exigences en matière de décharge de traction sont décrites dans la norme DIN EN 62444, aux États-Unis, les exigences sont définies dans la norme UL514 B.
