Mi az az optikai vezető?
Az optikai kábelolyan adatátviteli vezeték, amelyben a jeleket fény formájában, üveg- vagy műanyag szálakon keresztül továbbítják. Az optikai kábelek, más néven üvegszálas kábelek vagy optikai kábelekg, nagy sávszélességet és nagy hatótávolságot tesznek lehetővé, ideálisak a modern iparági és informatikai hálózatok számára.
Az üvegszálas kábelek kifejezést gyakran használják a mindennapi életben. Pontosabban ez egy speciális típusú optikai kábel, amelynek szálai üvegből készülnek. Az "optikai kábelek" általános kifejezés azonban minden olyan kábelt magában foglal, amely fénytovábbító szálakat használ átviteli közegként - anyagtól függetlenül.
Miért fontos ez?
Az optikai kábelek képezik a modern üvegszálas hálózatok alapját. Nagy adatátviteli sebességeket és stabil csatlakoztathatóságot tesznek lehetővé az iparágban, az informatikában és a távközlésben. Azok, akik tisztában vannak a szerepükkel, a megfelelő technológiát választhatják a jövőbiztos hálózatokhoz.
Szeretné azonnal megtalálni a megfelelő megoldást? Száloptikai konfigurátorunkkal pillanatok alatt konfigurálhatja az alkalmazásához tökéletes konfekciót.
Hogyan épül fel egy optikai kábel?
Az optikai kábel felépítése, pontosabban a szál szerkezete határozza meg a teljesítményét. Alapvetően három fő összetevőből áll.
Szerkezet röviden:
- Bevonat (bevonat és színkódolás, ha szükséges): Védi a szálakat a mechanikai hatásoktól
- Burkolat (köpeny): Biztosítja a teljes visszaverődést és a fényt a magban tartja.
- Mag: Vezeti a fényjelet
A működési elv a teljes belső visszaverődésen alapul. A fényjelek a magban úgy továbbítódnak, hogy az illesztőfelületen visszaverődjenek a köpenyre. Ez azért lehetséges, mert a mag törésmutatója magasabb, mint a köpenyé. Ennek eredményeként a fény a magban marad, és nagy távolságokon szinte veszteségmentesen továbbítható.
A szerkezetre és a száltípusokra vonatkozó szabványok:
Az optikai kábelek megfelelnek az olyan nemzetközi szabványoknak, mint az IEC 60794 és az ITU-T üvegszálakra vonatkozó ajánlásai, beleértve a G.652/G.657 szabványokat az egymódusúakra vonatkozóan. Ezek a szabványok meghatározzák a szálak fizikai tulajdonságait, alkalmazási területeiket és a vonatkozó mechanikai vizsgálati módszereket.
Miért számít a szerkezet
A fényjelek átvitelének hatékonysága olyan tényezőktől függ, mint a mag, a köpeny és a bevonat. Ezek befolyásolják a hatótávolságot, a sávszélességet és a robusztusságot - ami döntő fontosságú az igényes környezetben nyújtott teljesítmény szempontjából.
Megjegyzés: A pontos szerkezet a száltípustól (POF, PCF, GOF) függően változhat. A részletek a következő szakaszban találhatók.
Száltípusok áttekintése: POF, PCF és GOF
A megfelelő optikai kábel kiválasztása döntő fontosságú a hálózat teljesítménye szempontjából. Alapvetően háromféle száltípust különböztetünk meg:
- POF (Polymer Optical Fibre) – műanyag szál
- PCF (Polymer Cladded Fibre)– műanyaggal bevont üvegszál
- GOF (Glass Optical Fibre) - üvegszál
Mindegyik típusnak sajátos tulajdonságai és alkalmazási területei vannak. Az alábbi áttekintés segít a kiválasztásban.
| Száltípus | Anyag | Hatótávolság | Sávszélesség | Tipikus alkalmazás: |
|---|---|---|---|---|
| POF | Műanyag (PMMA) | Rövid távolságok (kb. 50 m-ig) | akár 100 Mbps | Kapcsolószekrény, energialáncok |
| PCF | Üvegszál műanyag köpennyel | Közepes távolságok (kb. 100 m-ig) | akár 100 Mbps | Ipar, üzemi hálózatok |
| GOF | Üveg (kvarcüveg) | Nagy távolságok (kb. 40 km-ig) | akár 40 Gbps | Adatközpontok, FTTH/FTTC, gerinchálózat |
Anyag és szerkezet: Teljes egészében műanyagból készült (PMMA) száltípus: P980/1000, mag 980 μm, burkolat 1000 μm, bevonat 2200 μm.
Tulajdonságok:
- Nagyon rugalmas, ideális mozgó alkalmazásokhoz, például energialáncokhoz.
- Érzéketlen az elektromágneses interferenciára, maga nem bocsát ki elektromágneses mezőket.
- Könnyen összeszerelhető, nincs szükség speciális szerszámokra.
Felhasználási területek:
- Rövid távolságok az iparágban (pl. kapcsolószekrény, kábelvezető csatornák erősáramú kábelekkel).
- Ipari Ethernet (PROFINET, ETHERNET/IP).
Fő jellemzője:
- A legkedvezőbb megoldás, de nagy csillapítással → Hatótávolság kb. 100-120 m-re korlátozódik.
Anyag és szerkezet: K200/230 száltípusú üvegszál, mag 200 μm, burkolat 230 μm, bevonat 500 μm.
Tulajdonságok:
- Jobb csillapítás és nagyobb sávszélesség a POF-nél
- Terepen konfigurálható, könnyű kezelhetőség
- Kompatibilis a meglévő POF rendszerekkel → ideális a frissítésekhez
Felhasználási területek:
- Ipari alkalmazások közepes távolságokra (kb. 500 m-ig)
- Nagy gyárak, orvosi alkalmazások
Fő jellemzője:
- Optimális költség-haszon arány a POF és a GOF között
Anyag és szerkezet: Teljes egészében kvarcból készült (szilícium-oxid), egymódusú (E9/125, OS2) vagy többmódusú (G50/125 vagy G62,5/125, OM1-4).
Tulajdonságok:
- Nagyon alacsony csillapítás → legnagyobb hatótávolságok és adatátviteli sebességek
- Egymódusú nagy távolságokra (akár 40 km), többmódusú helyi hálózatokhoz
- Terepi csatlakozókkal rögzíthető a LAPP oldalról FFC rendszerrel ellátott csatlakozókkal
Felhasználási területek:
- Adatközpontok, FTTH, gerinchálózatok
- Szél- és napelemparkok
- Nagy sebességű hálózatok és jövőbiztos üvegszálas hálózatok
Fő jellemzője:
- Prémium megoldás a maximális teljesítményért
Egymódusú, többmódusú és szál kategóriák áttekintése
Az optikai kábeleknél két alapvető működési mód különböztethető meg:
Egymódusú: Nagyon kis magátmérőjű szálak (kb. 9 µm). Gyakorlatilag jeltorzítás nélkül továbbítják a fényt, és ideálisak nagy távolságokra és maximális sávszélességre, például gerinchálózati vagy FTTH-hálózatokban.
Többmódusú: Nagyobb magátmérőjű szálak (50 vagy 62,5 µm). Itt a fényjelek egyszerre több útvonalon is haladhatnak, ami korlátozza a hatótávolságot, de ideális rövid és közepes távolságokra adatközpontokban vagy iparágakban.
Ezeket az üzemmódokat a nemzetközi szabványok úgynevezett szálkategóriákra osztják: az OS az Optical Single-mode, az OM az Optical Multi-mode rövidítése . Ezek a kategóriák jelzik azokat az átviteli sebességeket és távolságokat, amelyekre az adott szálat tervezték.
Azonnali használatra kész megoldást szeretne? Az optikai kábelkonfekcióinkkal a LAPP plug & play megoldást kínál
Mi a különbség az SC és az LC csatlakozók között?
Az SC és LC csatlakozók az optikai kábelek leggyakrabban használt csatlakozói, de kialakításuk és alkalmazási területük tekintetében különböznek egymástól:

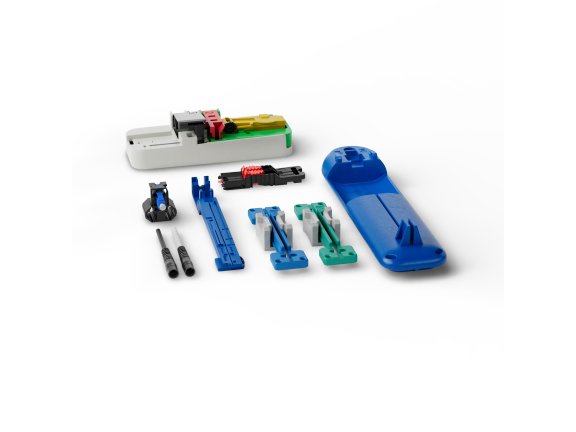

LC csatlakozó (Lucent csatlakozó)
- Kivitel: kompakt, 1,25 mm-es szorítógyűrűvel
- Portsűrűség: Nagy
- Tipikus alkalmazások: Adatközpontok és nagy sűrűségű környezetek

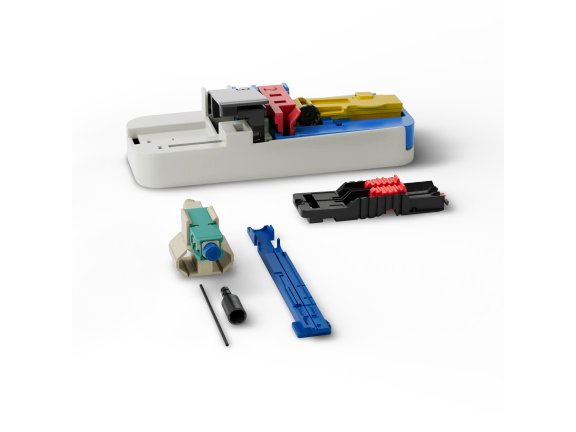

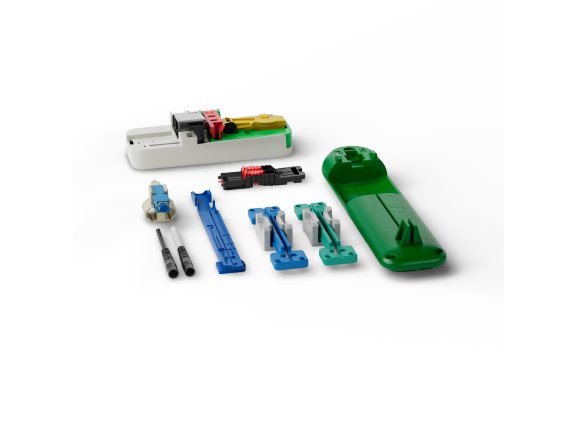

SC csatlakozó (előfizetői csatlakozó)
- Kivitel: nagyobb 2,5 mm-es szorítógyűrűvel
- Portsűrűség: Kicsi, több helyet igényel
- Tipikus alkalmazások: FTTH és vállalati hálózatok
A csatlakozókra vonatkozó szabványok
Mindkét csatlakozó elérhető egy- és többmódusú szálakhoz. Megfelelnek a nemzetközi szabványoknak:
- IEC 61754-4 az SC esetében
- IEC 61754-20 az LC esetében
Ezek a szabványok meghatározzák az iparági alkalmazások méreteit, tűréshatárait és kompatibilitását. A választás a helyigénytől, a meglévő hardvertől és a kívánt portsűrűségtől függ.
Szeretné közvetlenül kiválasztani a megfelelő csatlakozókat?
Fedezze fel kínálatunkat a biztonságos és szabványoknak megfelelő csatlakozókhoz.
Mi a különbség az optikai vezető és a rézkábel között?
Az optikai kábelek és a rézvezetékek alapvetően különböznek egymástól az adatátvitel módjában:
- Az optikai kábelek az adatokat fényjelek formájában, üveg- vagy műanyag szálakon keresztül továbbítják.
- A rézvezetők az elektromos jeleket elektronok segítségével továbbítják.
Ezek a különbségek közvetlen hatással vannak a sebességre, a hatótávolságra és az interferenciára való érzékenységre, amelyek döntő fontosságúak a megfelelő technológia kiválasztásakor.
Az optikai kábelek előnyei a réz vezetékekkel szemben
- Nagyobb sávszélesség: Optikai kábelek lényegesen nagyobb, akár 60 THz-es sávszélességet kínálnak szálanként. Ezáltal ideálisak az olyan adatintenzív alkalmazásokhoz, mint az ipar 4.0 és az adatközpontok.
- Nagy hatótávolságok: Erősítők és jelkondicionálók nélkül is nagy, akár 40 kilométeres hatótávolságot tesznek lehetővé, ami csökkenti a hardverköltségeket és a telepítési erőfeszítéseket.
- Alacsony érzékenység az interferenciára: Az optikai kábelek érzéketlenek az elektromágneses hatásokra. Ez azt jelenti, hogy a kommunikáció még nagy áramerősségű környezetben is biztonságos és interferenciamentes marad.
- Kompakt kialakítás: A kábelek kompaktak és könnyűek, ami egyszerűsíti a telepítést és csökkenti a telepítési költségeket.
- Adatlopás elleni védelem: Az optikai jeleket nehéz feltörni, ami növeli a kritikus alkalmazások adatbiztonságát.
Optikai kábelek hátrányai a rézvezetőkkel szemben
- Nincs segédenergia átvitele: A PoE-vel (Power over Ethernet) ellentétben az optikai kábeleken keresztül nem történik energiaátvitel. Az aktív alkatrészek ezért külön energiaellátást igényelnek.
- Jelátalakítás szükséges: Az optikai jeleket elektromos jelekké kell alakítani a köztes tároláshoz vagy erősítéshez, ami további hardvert igényel.*
- Komplex konfekció: A csatlakoztatáshoz és a szereléshez néha speciális illesztőrobotokra van szükség, ami növeli a ráfordításokat
*Megjegyzés: SFP-moduljaink az SFP-kompatibilis ETHERLINE® ACCESS switch-ünkkel együtt átveszik az optikai jelek átalakítását. Ez azt jelenti, hogy nincs szüksége további hardverre.
**Megjegyzés: Használja csatlakozóinkat FFC rendszerrel, speciális illesztőrobot nélkül.
Összehasonlító táblázat: Optikai szál vs. vörösréz
| Kritérium | Optikai kábel | Réz kábel |
|---|---|---|
| Sebesség | Nagyon magas adatátviteli sebesség a nagy sávszélességnek és az alacsony csillapításnak köszönhetően | Nagy adatátviteli sebesség, de korlátozott sávszélesség és magasabb csillapítás |
| Sávszélesség | Nagyon magas (60 THz-ig) | Korlátozott |
| Hatótávolság (ismétlő nélkül) | Legfeljebb 40 km | Néhány 100 m |
| Interferencia-érzékenység | Nincs elektromágneses interferencia | Magas EM interferencia |
| Költségek | Magasabb kezdeti költségek, de gyakran olcsóbb a nagy távolságok esetén. | Kedvezőbb rövid távolságok esetén, magasabb költségek nagy távolságok esetén |
Mit jelent ez az Ön tervezése szempontjából?
Az optikai kábelekkel biztosíthatja a jövőbiztos hálózatokat, elkerülheti a jelzavarokat, és maximális teljesítményt élvezhet - ami létfontosságú az ipar 4.0, az adatközpontok és az FTTH-alkalmazások számára.
Szakértői tudás a LAPP-tól:
Szeretne mélyebben elmerülni a réz- és üvegszálas kábelek közötti választás kérdésébe? A "Kábeltechnika összehasonlításban" című szakcikkünkben többet megtudhat:
- Melyik technológia a megfelelő az Ön alkalmazásához
- Hogyan különbözik az átviteli sebesség, a távolság és az elektromágneses összeférhetőség?
- Gyakorlati tippek a tervezéshez és a telepítéshez
Hol használnak optikai vezetőket?
Napjainkban az optikai kábelek nélkülözhetetlenek a modern adatátvitelhez, és számos iparágban és alkalmazásban használják őket.
A legfontosabb alkalmazások áttekintése:
Ipar és automatizáció
Az optikai kábelek interferenciamentes kommunikációt biztosítanak a gyártóüzemekben - még erős elektromágneses behatásokkal terhelt környezetben is. Ideálisak a távvezetékek, villanymotorok vagy frekvenciaváltók közvetlen közelében történő telepítéshez.
Az Ön előnye: Biztonságos adatátvitel jelveszteség nélkül, még szélsőséges körülmények között is.
IT és távközlés
Az adatközpontokban, az optikai hálózatokban és az FTTH/FTTC alkalmazásokban az optikai kábelek biztosítják a legnagyobb sávszélességet és a legnagyobb hatótávolságot.
Az Ön előnye: A jövőbiztos hálózatok az iparág 4.0 és a digitális átalakulás számára.
Orvostechnika
Optikai kábeleket kép- és fényvezetőként használnak endoszkópokban, mikroszkópokban és készülékvilágításban.
Az Ön előnye: Pontos adatátvitel és fényátvitel diagnosztikai és sebészeti alkalmazásokhoz.
Méréstechnika és szenzorok
Az optikai szenzorok, spektrométerek és optikai mérőműszerek optikai kábeleket használnak a mérési adatok továbbítására vagy a távolságok meghatározására.
Az Ön előnye: Nagy pontosság és megbízhatóság az érzékeny mérési folyamatokban.
Megoldásaink az Ön alkalmazásához
A LAPP-nál optikai kábeleket kínálunk szinte minden iparághoz és alkalmazáshoz. Kínálatunk a következőket tartalmazza:
- Halogénmentes, olajálló és hőálló kábelek igényes környezetben való használatra.
- Különböző burkolóanyagok beltéri és kültéri telepítéshez.
- Előre konfekcionált és a helyszínen csatlakoztatható megoldások a maximális rugalmasság érdekében.
- Tartozékok és szerszámok a gyors és biztonságos telepítéshez.
Az Ön hozzáadott értéke: A jövőbiztos hálózatok és a maximális teljesítmény érdekében mindent egy forrásból kap.
Mit kell figyelembe venni egy optikai vezető kiválasztásakor?
A megfelelő optikai kábel kiválasztása döntő fontosságú a hálózat teljesítménye és megbízhatósága szempontjából. A megfelelő megoldás megtalálásához a következő kritériumokat kell figyelembe vennie:
Fontos kiválasztási kritériumok:
- Alkalmazás terület: Beltéri vagy kültéri telepítés, statikus vagy mozgó alkalmazások.
- Környezeti feltételek: Hőmérséklet, páratartalom, kémiai expozíció.
- Száltípus: POF, PCF vagy GOF - a tartománytól és a sávszélességtől függően.
- Működési mód: Egy- vagy többmódusú, beleértve a szálak kategóriáit is.
- Csatlakozók: A meglévő hardverhez igazítva.
- Maximális távolság: Néhány métertől akár 40 km-ig.
- Adatátviteli sebességek: 100 Mbps-tól 40 Gbps-ig.
Miért létfontosságú ez az Ön infrastruktúrája számára
A megfelelő választás megelőzi a hálózati hibákat, csökkenti a telepítési költségeket, és biztosítja, hogy infrastruktúrája a jövőben is megbízható maradjon.
