ATEX

Már a robbanás gondolatától is megborzongunk. Az ipari létesítményekben a vegyi láncreakció súlya és a pusztítás mértéke hatalmas lehet. Különösen vegyi üzemekben vagy töltőállomásokon, ahol üzemanyagot állítanak elő és töltenek, de cukor- és lisztgyártás esetén is (elméletileg) hatalmas méretű gáz- vagy porrobbanások képzelhetők el. A robbanásveszélyes légkörben működő rendszerek telepítőjeként és üzemeltetőjeként ezért olyan tanúsított termékekre van szükség, amelyek tulajdonságai megfelelnek a balesetmegelőzésre megállapított szabványoknak. Az alábbiakban megtudhatja, hogy mit ír elő az ATEX-irányelv, mi a robbanásveszélyes gáz- és porlégkör, milyen lehet a készülékek robbanásvédelme, és hogyan kapható meg az ATEX-tanúsítás.

Minek a rövidítése és mit jelent az ATEX?

Az ATEX a francia "ATmosphères EXplosibles", azaz robbanásveszélyes légkörök hosszú változatának rövidítése. Az ATEX az Európai Parlament és a Tanács valamennyi, robbanásveszélyes területeken használt készülék és védelmi rendszer forgalomba hozataláról szóló 2014/34/EU termékirányelvének egyszerűsített megnevezése. Ilyen berendezések gyártóinak, importőreinek és felhasználóinak szól. A jelenleg érvényes irányelvet2014. február 26-án fogadták el, az egész Európai Gazdasági Térségre vonatkozik, és az egész EU-ban átültették a nemzeti jogba.

Megjegyzés: A már régebbi, de még mindig érvényben lévő, a robbanásveszélyes légkörben dolgozók biztonságáról szóló 1999/92/EK üzemi irányelv szintén ATEX irányelv, de a LAPP mint termékgyártó számára ez csak másodlagos jelentőségű.

Melyek a robbanásveszélyes területek?

Az irányelv szerint a robbanásveszélyes területek, illetve az Ex-zónák „azok a területek, ahol a légkör a helyi és üzemi viszonyok miatt robbanásveszélyessé válhat”.

Megjegyezzük:

Az ATEX-irányelv határozza meg, hogy milyen lehet a KÉSZÜLÉKEK ÉS VÉDELMI RENDSZEREK forgalomba hozatala robbanásveszélyes területeken. Ezenkívül előírja: „A készülékeket és védelmi rendszereket megfelelő bevezetésekkel (kábeltömszelencékkel, a szerk. megj.) kell felszerelni a kábelek és vezetékek számára”. A kábeltömszelencék tehát komponensnek minősülnek, és robbanásveszélyes területeken nem lehetnek lehetséges robbanások gyújtóforrásai, illetve nem járulhatnak hozzá gyújtóforrásokhoz.

Mi a robbanásvédelem?

Egyszerűbben fogalmazva, a robbanásvédelem (ex-védelem) magában foglal minden olyan intézkedést, amely minimálisra csökkenti, ill. teljesen megakadályozza a robbanásveszélyes légkör kialakulásának és gyulladásának kockázatát. Az irányelv szerint a robbanásveszélyes légkör „levegő és gázok, gőzök, ködök vagy porok formájában lévő gyúlékony anyagok olyan légköri körülmények közötti keveréke, amelyben a gyújtást követően az égési folyamat a teljes el nem égett keverékre kiterjed“.

Hogyan különbözteti meg az Ex-területeket az ATEX-irányelv?

Az ATEX-irányelv alapvetően két nagy Ex-zónára osztja fel az Ex-területet:

• GÁZ-zónák (éghető anyag: gáz)
• POR-zónák (gyúlékony anyag: por)

A gáz- és porzónák egyaránt további alzónákra oszlanak, attól függően, hogy milyen gyakran és milyen hosszú ideig fordulhatnak elő ott robbanásveszélyes gáz- vagy porlégkörök.

Azokat a készülékeket, amelyek forgalomba hozatalát az ATEX-irányelv szabályozza, viszont két készülékcsoportra osztják:

• I. készülékcsoport: bányászatban/felszín feletti/felszín alatti üzemekben használt készülékek
• II. készülékcsoport: robbanásveszélyes por- és gázlégkörökben használt készülékek

A készülékcsoportokon belül különböző készülékkategóriák léteznek, amelyekbe a gyártókészülékeket be kell sorolni. A készülékkategóriában is döntő szerepet játszik a robbanásveszélyes gáz- vagy porlégkörök kialakulásának gyakorisága és időtartama. A veszélyességi szint alapján kerülnek meghatározásra a berendezésre vonatkozó szükséges biztonsági követelmények.

Vergleich:

A II. készülékcsoportba, 1. készülékkategóriába tartozó készüléknek nagyon magas szintű biztonságot kell biztosítania, és olyan területekre tervezték, „ahol robbanásveszélyes légkör (...) állandóan, hosszú ideig vagy gyakran van jelen”. A készülék meghibásodása vagy hibás állapota esetén is, ami ritkán fordul elő, a készüléknek biztosítania kell a szükséges biztonsági szintet.

A II. készülékcsoportba, 2. készülékkategóriába tartozó készüléknek magas szintű biztonságot kell biztosítania, és olyan területekre tervezték, „ahol robbanásveszélyes légkör (...) alkalmanként előfordul”. A készülék meghibásodása vagy gyakran előforduló hibás állapota esetén a készüléknek biztosítania kell a szükséges biztonsági szintet.

Milyen konstrukciós követelmények érvényesek az Ex zónákban használt termékekre?

Míg a készülékekre és védelmi rendszerekre vonatkozó biztonsági követelmények az ATEX-irányelv hatálya alá tartoznak, a készülékek és védelmi rendszerek tervezési követelményeit az úgynevezett gyújtásvédelmi osztályok határozzák meg. A védelmi elvtől függően

1. biztosítani kell, hogy gyújtóforrás ne fordulhasson elő,
2. meg kell akadályozni, hogy egy gyújtóforrás hatásossá válhasson,
3. meg kell akadályozni, hogy a robbanásveszélyes légkör elérje a gyújtóforrást,
4. egy házon keresztül biztosítani kell, hogy a robbanás ne terjedjen el.

Különbséget kell tenni a gáz- és porlégkörök, valamint az elektromos és nem elektromos berendezések védelmének típusai között. A gyújtásvédelmi osztályokat a többrészes EN IEC 60079 írja le. A LAPP-nál megtalálja az „e” fokozott biztonságú gyújtásvédelmi osztály termékeit.

Mit jelent az ATEX-tanúsítás?

Az ATEX-tanúsítványt egy engedélyezett ellenőrző hatóság állíthatja ki, amely ellenőrzi egy elektromos vagy nem elektromos készülék robbanásvédelemét egy készülékkategória tekintetében. A megfelelőségértékelési eljárás lefolytatása után ATEX-tanúsítás kerül kiadásra, amely lehetővé teszi a termék használatát egy teljesen meghatározott robbanásveszélyes környezetben.

Folyamat:

• A gyártó meghatározza a gyújtásvédelmi osztályt, és ezáltal a termék tervezési követelményeit.
• Egy ellenőrző hatóság ellenőrzi, hogy a termék megfelel-e az ATEX-irányelv biztonsági követelményeinek.
• A gyártó ATEX-tanúsítványt kap, és terméket forgalomba hozhatja.

Ezekkel az ATEX-termékekkel tudja Önt támogatni a LAPP

Így találja meg az ATEX termékeket a LAPP-nál

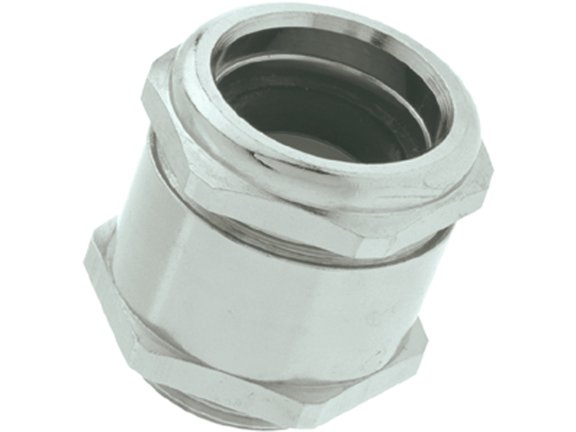

A kábeltömszelencék területén az okos termékszűrőink használatával megtalálja az ATEX-tanúsított termékeket. Kábeltömszelencéink a II. készülékcsoporthoz tartoznak, és a 0. zónától eltekintve minden ex-területen használhatók. Válassza ki ATEX-et keresési kritériumként, és böngésszen termékkínálatunkban.

Egyébként: Kábeltömszelencéink nemcsak az ATEX-irányelvnek megfelelnek, hanem IECEx-tanúsítással is rendelkeznek az IEC 60079 szerint, és ezáltal nemzetközi szinten használhatók.

Így értelmezze termékeink tanúsításait

Az adott termék letöltési részén megtalálja az EU-típusvizsgálati tanúsítványt, valamint a termékre vonatkozó IECEx-tanúsítványt, és e dokumentumokból megkaphatja a tanúsított ATEX-termékjelölést.
