取付け時間 最短5秒。
振動に強く、狭所でも簡単に取付け可能です。
ケーブルグランド SKINTOP® CLICKは、取付時間 最短5秒で、現場の工数を削減。ロックナット・ネジ切りも不要！IP68 防塵・防水規格にも対応しています。
SKINTOP® CLICKは、最短5秒で取付できるプッシュイン型ケーブルグランド。取付時に、パネル前面のみで作業を完結できます。
CEマーキング、cULus Listed、VDE、cRUus、DNV-GLなど各種国際規格認証も取得。
ロックナット・ネジ切り不要
穴開け加工された箇所にクリックするだけ。取付け時の工具も不要です。
IP68 防塵・防水規格対応
完璧な防水、防塵性能を実現。取付け場所を選びません。
SKINTOP® CLICKの使用方法
LAPPのケーブルグランド -SKINTOP® CLICKは、各種盤、中継ボックス、オペレーションボックス等に取り付ける際にケーブルグランドの組付作業性を改善した製品です。
ケーブルグランド -SKINTOP® ST-Mの基本構造はそのままで、取り付け部がクリップ形状となっているため、3ステップの作業で取付が完了します。
取り付けパネル側は「ネジ切り不要」、ケーブルグランド側は「ロックナット不要」であるため、作業しづらい場所でも簡単にパチンとはめるだけで取り付けることが出来ます。さらに、防塵・防水性能としては保護等級IP68 が確保できます。
ステップ① 穴開け加工された箇所に、クリックイン。
例えば、中継BOXなど個別のセンサーがたくさんある場合を想像してみてください、その1つ1つについて
- ナットを外す
- ケーブルグランドを取り付ける
- パネル裏側から別部品のロックナット締め付ける
という作業をしなくてはいけません。しかし、LAPPのSKINTOP®CLICKを使えばパネル前面だけで作業が完結します。ケーブルグランドの数が多ければ多いほど作業者の工数を短縮することが出来ます。
ステップ② ケーブルを挿入後、図のように回します
現場での工数が削減でき、防塵・防水性能が確保されるなど、大きなメリットが期待できるLAPPのSKINTOP®CLICKを是非お試しください。一度使ってみればその魅力に惹かれること間違いありません。
※ストレインリリーフDIN EN 62444に準拠
※IP68: EN60529に準拠
※取付に掛かる時間とし穴明けやケーブル挿入は含みません。
ステップ③ 最短5秒で完全な防水・防塵性能を満たせます
特長
- SKINTOP® CLICK / CLICK-R はクイックインストール機構を持ち、IP68 規格に対応したケーブルグランドです。
- 固定・中心合わせ、そしてストレインリリーフされた取付けをたった数秒で行えます。
- 材質は特殊ポリアミドで、耐振動性能、耐環境性能、耐薬品性能を有し、場所を選ばずに取付けできます。
- 縮小シールインサートバージョンは、小さなケーブル外径に適合しています（SKINTOP® CLICK-R）。
性能
- ボディ+ キャップナット： 特殊ポリアミド（UL94 V-2）
- シールリング： 特殊エラストマー
- シールフラットワッシャー： 特殊エラストマー
- カラー： ライトグレー（RAL 7035）, シルバーグレー（RAL7001）, 黒（RAL 9005）
- 保護等数： IP68
- 温度範囲：-40℃～＋ 100℃（固定時）

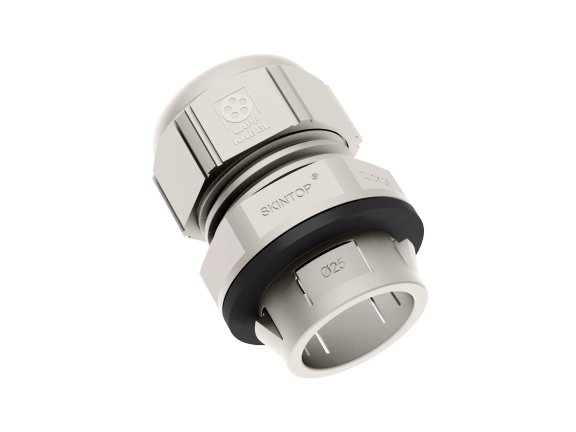

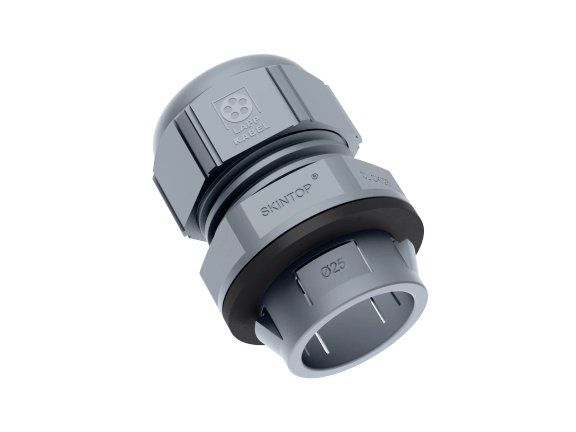

SKINTOP® CLICK
SKINTOP ® CLICK R
SKINTOP®ST-MとSKINTOP®CLICKのサイズ対応表
| SKINTOP® ST-M | SKINTOP® CLICK | SKINTOP® CLICK-R | SKINTOP® CLICK BS | 適用板厚 |
|---|---|---|---|---|
| M12x1.5 | CLICK 12 | CLICK-R 12 | CLICK BS 12 | 1.0~4.0mm |
| M16x1.5 | CLICK 16 | CLICK-R 16 | CLICK BS 16 | 1.0~4.0mm |
| M20x1.5 | CLICK 20 | CLICK-R 20 | CLICK BS 20 | 1.0~4.0mm |
| M25x1.5 | CLICK 25 | CLICK-R 25 | CLICK BS 25 | 1.0~4.0mm |
| M32x1.5 | CLICK 32 | CLICK-R 32 | CLICK BS 32 | 1.0~4.0mm |
| M40x1.5 | - | - | - | - |
| M50x1.5 | - | - | - | - |
| M63x1.5 | - | - | - | - |
