丸型コネクタ

丸型コネクタとは？

電気工学における重要な部品であるコネクタは、機器にケーブルを簡単に接続し、いつでも取り外すことができます。

電気コネクタは、考えられるあらゆるデザインで利用可能です。正面から見た丸型のコネクタだけでなく、長方形、楕丸型、台形のコネクタも市場によく出回っています。丸型のコネクタ面を持つコネクタは、国内分野でも使用されています。伝統的な家庭用ソケットはどれも丸型です。しかし、家庭用丸型コネクタと工業用丸型コネクタの違いは何でしょうか？

特定の規格がない場合、産業用コネクタはIEC 61984に従って開発され、試験されます。規格では「コネクタ」とされていますが、一般的にはプラグという言葉が使われています。このコネクタ規格は、産業用途で使用される電気コネクタに対するより高い要件を考慮しています。産業用コネクタには、費用対効果の高い家庭用コネクタに比べて、通常、より高品質の素材が使用されます。産業用コネクタは、より高いパワーリザーブを持つ傾向があります。また、より頑丈で、有害な環境影響からの保護にも優れています。

しかし、すべての丸型コネクタが同じというわけではありません。EPIC®丸型コネクタ製品グループでは、LAPPはお客様のアプリケーションに最適な丸型コネクタを見つけることができるよう、幅広い製品ポートフォリオを提供しています。丸型コネクタは、M12丸型コネクタやM23丸型コネクタなど、それぞれの製品ファミリーの呼称でも知られています。興味深い丸型コネクタの世界を覗いて、丸型コネクタのエキスパートになりましょう。

丸型コネクタはどこで使われていますか？

特定の丸型コネクタは、いくつかの産業用途でその地位を確立しています。M17、M23、LS1、LS1.5、LS3ファミリーは、電気モーター、特にサーボモーターによく使用されます。その利点は明らかで、この用途のコネクタは、可能な限り小型で、振動に強く、堅牢で、EMC保護が施され、さらに湿気、油、埃に強くなければなりません。このため、LAPPのEPIC®丸型コネクタは、サーボアセンブリで非常に頻繁に使用されています。その利点から、丸型コネクタは、複雑なプロセスの自動制御が重要な役割を果たす幅広い産業環境で使用されています。

• 機械工学
• エネルギー技術
• 自動車産業における生産システム
• コンベヤ技術
• 食品産業
• 設計されています

LAPPはどんな丸型コネクタを持っていますか？

丸型コネクタは、シングルピンとマルチピンの電源コネクタ、およびマルチピンの信号コネクタとして利用できます。当社のEPIC®丸型コネクタのポートフォリオは、3つの製品セグメントに分かれています。

EPIC® SIGNALコネクタは、フルメタルハウジングと統合されたEMCケーブルグランドにより、電磁干渉から確実に保護します。ケーブルの遮蔽編組は、正確かつ確実にコネクタに接続されています。そのため、電磁放射や電位差によってケーブルシールドに生じる電流は、コネクタを経由して安全に迂回されます。

EPIC® SIGNALコネクタは、M17、M23、R3.0（M27）のサイズがあります。

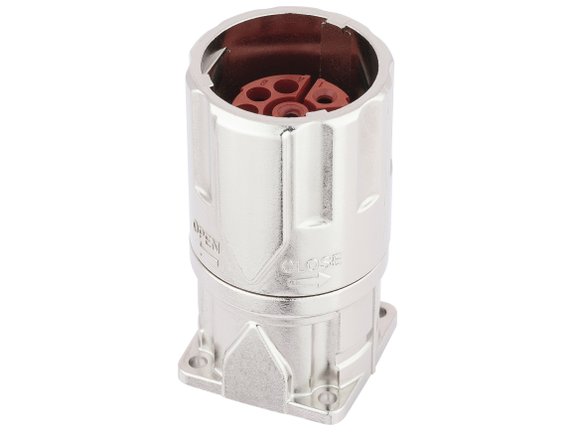

EPIC® POWERコネクタは、プラグの外形寸法を可能な限り小さくする必要がある過酷な産業用アプリケーションで使用されます。サーボモータの用途はここでも典型的です。これらのモーターは、ロボット工学の用途や、あらゆる種類の生産機械、さらには小型であることが必要な工場で見かけることができます。EPIC® POWERコネクタのサイズは、M12、M17、LS1(M23)、LS1.5 M40)、LS3 (M58)です。

EPIC® POWERLOCK丸型コネクタはシングルピンで、誤接続を防ぐために色分けされ、幾何学的にコード化されています。EPIC® POWERLOCKコネクタは、最大400A（ネジ接続）および660A（圧着端子）のアプリケーションに適しています。

丸型コネクタの利点は何ですか？

EPIC®丸型コネクタは非常にコンパクトな設計です。共通シリーズは完全金属性で、金属導電性もあります。これは、電磁干渉を防ぐために重要なことです。こうして、ケーブルシールド上の不要な電流は、金属導電性プラグを介して迂回されます。また、丸型コネクタデザインは、内側にシールを施し、機械的および化学的な影響に対するより良い保護を提供します。

丸型コネクタが使用される産業環境では、液体、汚れ、極端な温度、機械的影響による損傷に耐える堅牢な設計が要求されます。丸型コネクタは、信頼性の高い部品が要求される過酷な環境での用途に使用できます。

丸型コネクタはどのように作られるのですか？

各コネクタのデザインは、ハウジング、インサート（絶縁体としても知られる）、および適合するオスまたはメスのコンタクトで構成されます。

ハウジングの主な機能は、電気的接続と接点を保護することです。異物（ほこり）の侵入、液体（水、油、化学物質）、周囲温度などの環境による影響により、電気的接続が損なわれることがあります。ハウジングはまた、機械的安定性、すなわち、引き裂き、破損、摩耗、その他の損傷を促進しうる外部からの衝撃や振動などの機械的影響に耐える能力も兼ね備えています。

EPIC®丸型コネクタのハウジングは、金属製またはプラスチック製です。金属製ハウジングには導電性コーティングが施されています。この設計により、コネクタの実際の導電部分は電磁干渉から安全に保護されます。プラスチック製ハウジングにはケーブルシールドを接続するオプションがないため、シールドなしケーブルに使用します。しかし、高品質のプラスチックは、機械的・化学的な影響に対しても優れた保護性能を発揮します。

コンタクトインサートは、コンタクトを確実に保持し固定するために使用されます。この場合、使用されるプラスチックの品質とコンタクトインサートのしっかりとした設計が、長く信頼性の高い耐用年数を実現するために極めて重要です。高品質素材のおかげで、プラスチック表面に沿った漏れ電流は最小限に抑えられ、破壊的な放電は安全に防止されます。

実際の電流トランスミッターである接点は、接点インサートに固定されています。これらは、接続時に補正し、挿入力を最小限にするためにフローティングされています。オスとメスのコンタクトが合わさる部分（2つのコネクタの間）と、導線がコンタクトに接続される部分（ケーブルとコネクタの間）が特に重要です。

丸型コネクタにはどのようなピン構成がありますか？

コンタクトインサートにおけるコンタクトの配置方法は、ピン配置と呼ばれます。使用可能なピン数は、コネクタで使用可能なコンタクトの数に依します。最大ピン数分のコンタクトしか取り付けられません。ピン構成が例えば7ピンの場合、最大7個の接点を取り付けることができますが、それ以上は取り付けられません。

EPIC®丸型コネクタは、ピン数、コンタクト数、コンタクトタイプの違いにより、様々な極形状があります。

一般的には、以下のようになります。

ピン構成記号の例とその意味

EPIC®丸型コネクタにはどのようなデザインがありますか？

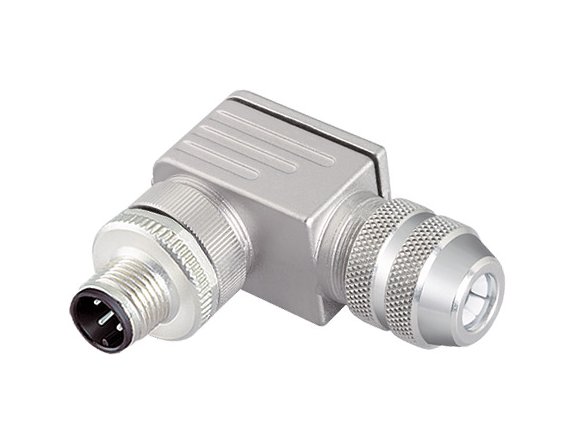

EPIC®丸型コネクタには、幅広いバリエーションがあります。丸型コネクタの外形、すなわち、ストレートか、角度がついているか、カプリングナット付きか、外ねじ式か、締結フランジ付きか、フランジなしかは、デザインと呼ばれます。設計の概要をご覧いただき、お客様の用途に適した設計をお探しください。
