인프라 케이블

에너지의 종류에 관계없이 에너지가 생성된 곳에서 사용자가 필요로 하는 곳까지 이동해야 합니다. 인프라 케이블이 이 작업을 수행합니다. 따라서 이러한 케이블은 에너지를 분배하거나 공급하기 위한 케이블입니다. 기본적으로 주거용 또는 산업용 건물에 전기를 공급하고(주택 공급, 진입 및 배전) 배전망에서 건물로 에너지를 분배합니다.

이 분야의 대부분의 제품은 지하에 매설할 수 있으므로 와이어가 아닌 케이블로 간주됩니다.

인프라 케이블이 건물의 표준 준수 전기 설비에 사용되는지, 배전 네트워크의 포괄적인 전원 공급에 사용되는지에 따라 서로 다른 전압 등급과 설치 타입이 필요합니다. LAPP의 인프라 케이블은 거의 모두 표준을 준수하는 케이블입니다.

 인프라 케이블은 다음과 같이 구분됩니다:

1. 설치 케이블
2. 전원 케이블
3. 중전압 케이블

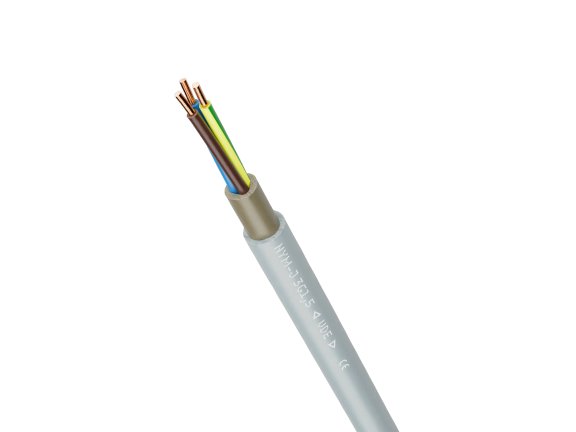

NYM; 또는 무할로겐 NHXMH 와 같은 설치 케이블은 공칭 전압이 300/500 V이며 건물 내부의 케이블 배선에 사용됩니다. 이러한 케이블은 나중에 타설하거나 흔들거나 또는 밟지 않는다면 중간 벽이나 콘크리트뿐만 아니라 석고 위에, 석고 안이나 아래에 직접 설치할 수 있습니다. 석고 아래에 설치하는 경우 빈 파이프 없이 벽돌에 직접 설치할 수 있습니다. 좁은 벽면 슬롯만 밀링하면 되므로 빠르게 작업할 수 있습니다. 그러나 빈 파이프는 케이블을 당기거나 교체할 때 약간의 힘만 들이면 되는 경우가 많습니다. 설치 케이블은 일조량을 고려하여 실외에서 사용할 수 있지만(PVC 외피), 직접 매설에는 적합하지 않으므로 와이어로 간주됩니다. LAPP의 설치 케이블은 VDE에 따라 표준을 준수하는 케이블입니다.

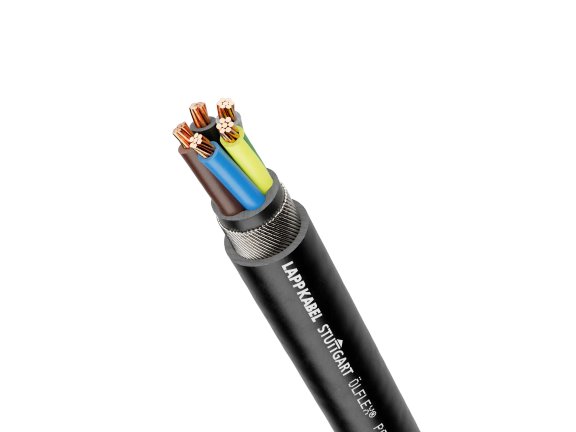

전력 케이블의 공칭 전압은 0.6/1 kV이며 건물과 산업 플랜트를 전원 공급 장치에 연결하고 발전소 및 변환소에서 에너지를 분배하는 데 사용됩니다.

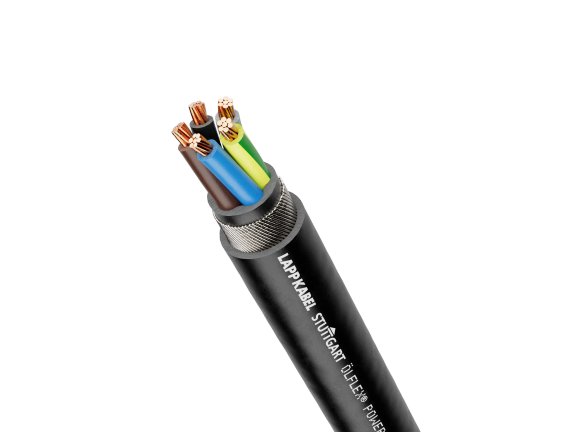

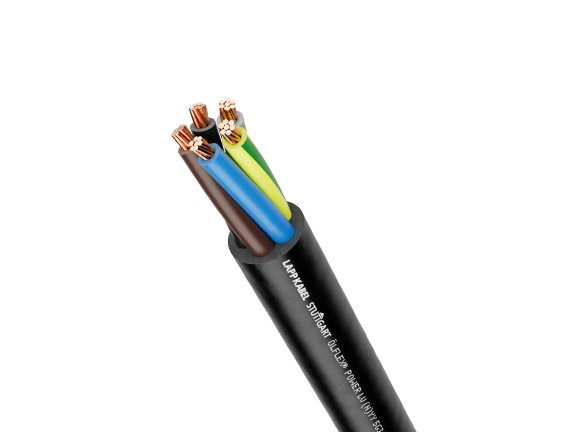

내성 PVC 절연 및 피복재를 사용한 전원 케이블 NYY, NYCY, NYCWY 및 NAYY는 직접 매설용입니다.

무할로겐 전원 케이블 N2XH 및 N2XCH는 사람이나 귀중한 자산이 밀집된 건물 내 에너지 분배에 사용됩니다. 설치 케이블과 마찬가지로 석고, 벽돌, 움직이지 않는 콘크리트 위, 안쪽 및 아래에 설치하기 위한 것입니다.

전원 케이블을 통해 높은 전류가 흐르기 때문에 단면적적인 큰(예: 최대 240 mm²까지의 NYY)의 제품을 사용할 수 있습니다.

관련 표준: DIN VDE 0276-603, DIN VDE 0276-604
