이더넷 스위치

스위치의 역할는? 타겟팅된 방식으로 오류 없이 데이터 패킷을 전달하십시오.

스위치는 데이터 패키지를 수신하려고 하는 네트워크 접속 장치에게만 데이터 패키지를 전달합니다(직접 라우팅). 스위치에는 다양한 수신기 장치를 연결할 수 있는 여러 포트가 있습니다. 이러한 포트는 일반적으로 완전히 이중화가 가능한 바, 즉 패킷을 동시에 보내고 받을 수 있습니다.

저장 및 전달 전송 모드

1. 데이터 패키지 전체를 수신한 후, 이를 버퍼링합니다.
2. 데이터 패키지의 무오류 상태를 점검합니다(CRC 체크섬 사용).
3. 송신기의 MAC 주소를 검색하여 소스 주소 테이블(SAT)에 있는 대상 주소와 일치시킵니다.
4. 전체 데이터 패키지에 오류가 없는 경우 대상 주소로 전달됩니다.

MAC 주소는 어떤 용도로 사용됩니까?

MAC은 미디어 액세스 제어(Media Access Control)의 약자입니다. 네트워크 장치를 명확하게 식별하기 위한 주소 정보입니다. 이 주소를 사용해야만 접속 장치가 로컬 네트워크에서 서로 통신할 수 있습니다.
MAC 주소는 48비트 길이 또는 12자리 숫자입니다. 처음 6자리는 변경할 수 없으며 기기 제조사에 대한 정보가 포함되어 있습니다.

LAPP MAC 주소 예시: 7C-F9-5C-E6-49-03

단순 레이어-2 스위치

단순 스위치 또는 레이어 2 스위치는 OSI 모델의 두 번째 레이어인 퓨즈 레이어에서 작동합니다. 이들은 단순히 LAN 내에서 수신된 데이터 패키지가 오류 없이 전송 및 배포되도록 보장합니다(스위칭).

레이어 2의 스위칭은 MAC 주소를 결정하여 수행됩니다.

레이어 2 스위치는 자체 LAN 외부의 스위치와 통신하지 않습니다.

IP 주소는 어떤 용도로 사용됩니까?

IP는 인터넷 프로토콜(Internet Protocol)의 약자입니다. 이것은 네트워크 외부에서도 네트워크 장치를 명확하게 식별하고 주소를 지정하기 위한 주소 규격입니다. 이 주소가 있어야만 서로 다른 네트워크의 접속 장치가 서로 통신할 수 있습니다.

IP 주소는 32비트(IPv4) 또는 128비트(IPv6)입니다. 여기에는 네트워크 주소와 호스트 주소에 대한 정보가 포함되어 있습니다.

IPv4 주소의 예시: 192.168.1.10

추가 기능이 있는 3-층 스위치

이와는 반대로, LAN 내에서 데이터 패키지를 전달하는 것 외에도 여러 LAN 네트워크와 VLAN(가상 로컬 영역 네트워크)을 연결하고 라우팅 기능(라우팅)도 갖춘 스위치가 있습니다. 이러한 스위치는 OSI 모델의 세 번째 계층에서, 즉 전송 계층에서 작동하기 때문에 레이어 3 스위치라고도 합니다. 이러한 스위치는 IP 주소를 사용하여 데이터 패키지를 전송합니다.

하지만 이러한 스위치는 일반적인 라우터와 달리 인터넷 연결을 구축하지 않습니다.

관리형 스위치

네트워크를 "관리"할 수 있도록 합니다

특성

다음을 위한 몇 가지에서 다양한 관리 기능을 제공합니다:

• 진단
• 보호
• 모니터링
• 네트워크의 조건부 제어

혜택

• (광범위하게) 구성 가능
• 중복 전원 공급장치로 인한 연결 장애 방지
• 높은 데이터 보호 기능 제공
• 원격 진단 지원

용도

• 데이터 패키지가 많고 네트워크 사용량이 많은 더 크고 복잡한 네트워크의 경우.

비관리형 스위치

네트워크 "관리"를 허용하지 않습니다

특성

• 관리 기능을 제공하지 않습니다.

혜택

• 구성이 필요하지 않습니다.
• 플러그 앤 플레이(plug & play) 원칙에 따라 작동
• 비용 효율적

용도

• 포트 증설 등 소규모의 간단한 네트워크에 적합합니다.

특징

• 프로피넷 및 비관리형
• D-코딩 M12 커넥터용 8포트(10/100Base-T(X))
• 100 Mbit/s의 데이터 전송 속도
• PROFINET CC-B로 지원되는 스위치: MRP(클라이언트), LLDP, DCP, SNMP
• 비관리형 스위치가 PROFINET CC-A를 지원합니다
• 전압 범위: 18 - 30 VDC(M12 L-코딩)
• 온도 범위: -40 °C ~ 75 °C

혜택

• 현장에서 직접 설치
• M12 연결부
• 견고성
• 내진동성

특징

• NAT(기본 NAT, NAPT) 및 포트 포워딩
• 통합된 방화벽 기능
• RJ45 포트: 10/100 BaseT(X)
• 온도 범위: -40 °C ~ 75 °C
• 전압 범위: 18 - 30 VDC
• UL 61010

혜택

• 포트 밀도가 높은 컴팩트한 디자인
• 기존의 네트워크에 설치함으로써 노동력 감소
• 웹 인터페이스를 통한 간편한 구성
• 공간 절약 및 산업용 탑햇 레일 어셈블리

특징

• 포트가 4, 8 및 16개 장착된 PROFINET® 스위치
• PROFINET® 적합성 등급 B
• PROFINET® 텔레그램의 우선순위 설정
• LLDP 주변 감지
• RJ45 포트: 10/100 BaseT(X)
• 온도 범위: -40 °C ~ 75 °C
• 작동 전압: 18 - 30 VDC
• UL 61010

혜택

• 포트 밀도가 높은 컴팩트한 디자인
• 웹 인터페이스를 통한 간편한 구성
• 공간 절약 및 산업용 탑햇 레일 어셈블리

특징

• 5, 8 및 16포트 스위치
• RJ45 포트: 10/100 BaseT(X)
• 온도 범위: -25 °C ~ 60 °C
• 전압 범위: 18 - 30 VDC
• UL 61010

혜택

• 포트 밀도가 높은 컴팩트한 디자인
• PROFINET® 지원 장치
• 공간 절약 및 산업용 탑햇 레일 어셈블리

특징

• 6개 및 8개의 RJ45 포트, 10/100 BaseT(X)를 갖춘 스위치
• 8개의 RJ45 포트와 2개의 SFP 인터페이스가 있는 스위치 10/100/1000 BaseT(X)
• 패킷 버퍼 크기: 1 Mbit
• 중복 전원 공급장치: 24 VDC
• 지원 프로토콜 HTTP, Telnet, EtherNet/IP, Modbus/TCP, IPv6 등
• 온도 범위: -40 °C ~ 75 °C
• UL 61010
• 충격: IEC 60068-2-27
• 자유 낙하: IEC 60068-2-32
• 진동: IEC 60068-2-6

혜택

단일 공급처에서 제공하는 가장 유연하고 전 세계에 공급할 수 있는 솔루션

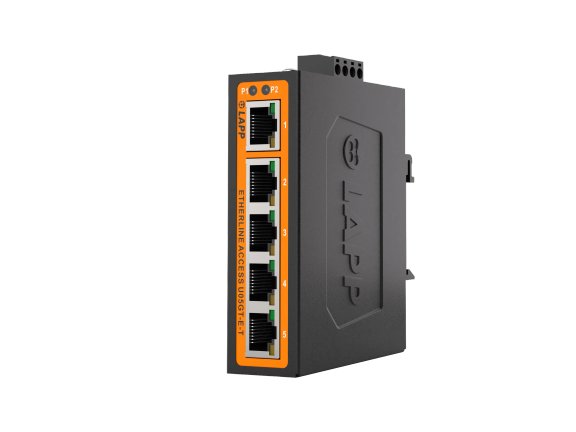

특징

• 5, 8 및 16포트 스위치
• RJ45 포트: 10/100 기본 T(X)
• RJ45 포트: 10/100/1000 기본 T(X)
• 패킷 버퍼 크기: 1 Mbit
• 브로드캐스트 스톰 방지
• 중복 전원 공급장치: 24 VDC
• 온도 범위: -10 °C ~ 60 °C
• UL 61010
• 충격: IEC 60068-2-27
• 자유 낙하: IEC60068-2-32
• 진동: IEC 60068-2-6

혜택

단일 공급처에서 제공하는 가장 유연하고 전 세계에 공급할 수 있는 솔루션
