Roestvrijstalen kabelwartels

Voor de hoogste bestendigheid en reinigbaarheid

Onze SKINTOP® roestvrijstalen kabelwartels zijn ontworpen voor gebruik onder ruwe omstandigheden en hebben een hoge chemische en mechanische bestendigheid. Ze zijn verkrijgbaar met metrisch, PG- en NPT-aansluitdraad. Met roestvrij staal als het materiaal voor kabelwartels profiteert u in tal van industriële toepassingen, zoals in de voedingsindustrie, in cleanrooms en in offshore-gebieden.



Kabelwartels
Enkelvoudige invoeren
  • Kabelwartel
  • M 12
  • M 16
  • M 20
  • M 25
  • M 32
  • M 40
  • M 50
  • M 63
  • NPT 1 1/2"
  • NPT 1 1/4"
  • NPT 1"
  • NPT 1/2"
  • NPT 1/4"
  • NPT 3/4"
  • NPT 3/8"
  • PG 11
  • PG 13,5
  • PG 16
  • PG 21
  • PG 29
  • PG 9
  • Voedingsmiddelen en dranken
  • Gezondheidszorg en Farma
  • Constructiemachines
  • Landbouwmachines
  • Verwarming, ventilatie, airconditioning en koeling
  • Assemblagemachines
  • Schepen & boten
  • NPT
  • PG
  • metrisch
  • Bescherming tegen trillingen
  • Bestand tegen zout water
  • Chemische weerstand
  • Corrosiebestendig
  • Halogeenvrij
  • Oliebestendig
  • Schokbestendig
  • Trekontlasting
  • UV-C-bestendig
  • UV-bestendig
  • Vlamvertragend
  • zuurbestendig
  • CE-gemarkeerd
  • EHEDG-gecertificeerd
  • Ecolab gecertificeerd
  • FDA-gecertificeerd
  • NSF-gecertificeerd
  • UL listed
  • UL recognized
  • cUL listed
  • cUR recognized

  • Algemene informatie
    • Nieuwe producten
      • Nee
      • Ja
    • Producttype
      • Kabelwartel
    • Industriesegment
      • Voedingsmiddelen en dranken
      • Gezondheidszorg en Farma
      • Constructiemachines
      • Landbouwmachines
      • Verwarming, ventilatie, airconditioning en koeling
      • Assemblagemachines
      • Schepen & boten
  • Productontwerp
    • Aantal kabelinvoeren
      • 1 pc.
    • Ontwerp kabelwartel
      • Recht
    • Sleutelmaat 1
      • 16.0 mm
      • 17.0 mm
      • 19.0 mm
      • 20.0 mm
      • 22.0 mm
      • 24.0 mm
      • 29.0 mm
      • 30.0 mm
      • 36.0 mm
      • 41.0 mm
      • 45.0 mm
      • 46.0 mm
      • 54.0 mm
      • 55.0 mm
      • 67.0 mm
      • 70.0 mm
    • Min. klembereik
      • 3.0 mm
      • 3.5 mm
      • 4.0 mm
      • 4.5 mm
      • 5.0 mm
      • 5.5 mm
      • 6.0 mm
      • 6.5 mm
      • 7.0 mm
      • 8.0 mm
      • 9.0 mm
      • 11.0 mm
      • 11.5 mm
      • 12.5 mm
      • 15.0 mm
      • 16.0 mm
      • 19.0 mm
      • 21.0 mm
      • 22.0 mm
      • 27.0 mm
      • 28.5 mm
      • 34.0 mm
      • 37.0 mm
      • 46.0 mm
    • Max. klembereik
      • 4.5 mm
      • 5.0 mm
      • 6.0 mm
      • 6.5 mm
      • 7.0 mm
      • 8.0 mm
      • 9.0 mm
      • 10.0 mm
      • 10.5 mm
      • 12.0 mm
      • 12.5 mm
      • 13.0 mm
      • 15.0 mm
      • 15.5 mm
      • 16.5 mm
      • 17.0 mm
      • 20.0 mm
      • 20.5 mm
      • 21.0 mm
      • 23.0 mm
      • 25.5 mm
      • 27.0 mm
      • 27.5 mm
      • 28.0 mm
      • 29.0 mm
      • 33.0 mm
      • 35.0 mm
      • 42.0 mm
      • 45.0 mm
      • 52.0 mm
    • EMC-afscherming
      • Ja
      • Nee
    • Materiaal behuizing
      • Roestvrij staal
    • Kleur
      • metaal
    • Schroefdraadmaat
      • M 12
      • M 16
      • M 20
      • M 25
      • M 32
      • M 40
      • M 50
      • M 63
      • NPT 1 1/2"
      • NPT 1 1/4"
      • NPT 1"
      • NPT 1/2"
      • NPT 1/4"
      • NPT 3/4"
      • NPT 3/8"
      • PG 11
      • PG 13,5
      • PG 16
      • PG 21
      • PG 29
      • PG 9
    • Schroefdraadtype
      • NPT
      • PG
      • metrisch
  • Productkenmerken
    • NEMA-typeclassificatie
      • Type 1
      • Type 12
      • Type 2
      • Type 4x
      • Type 6
    • Temperatuur
      —
    • IP-beschermingsklasse
      • IP 68 - 10 bar
      • IP 68 - 10 bar (30 min)
      • IP 68 - 5 bar
      • IP 68 - 5 bar (30 min)
      • IP 69
    • Producteigenschappen
      • Bescherming tegen trillingen
      • Bestand tegen zout water
      • Chemische weerstand
      • Corrosiebestendig
      • Halogeenvrij
      • Oliebestendig
      • Schokbestendig
      • Trekontlasting
      • UV-C-bestendig
      • UV-bestendig
      • Vlamvertragend
      • zuurbestendig
  • Certificeringen en normen
    • Certificeringen
      • CE-gemarkeerd
      • EHEDG-gecertificeerd
      • Ecolab gecertificeerd
      • FDA-gecertificeerd
      • NSF-gecertificeerd
      • UL listed
      • UL recognized
      • cUL listed
      • cUR recognized



(10)

Wat is een roestvrijstalen kabelwartel?


Onze roestvrijstalen wartels zijn bijzonder hoogwaardige wartels voor speciale toepassingen zoals de dranken- en voedingsmiddelenindustrie, de farmaceutische en petrochemische industrie en klimatologisch zware offshore-gebieden. Net als andere kabelwartels met eenvoudige invoer dienen ze voor de afdichting en trekontlasting van de kabelinvoer in de behuizing van een machine of een schakelkast.

Waaruit bestaat roestvrij staal eigenlijk?


Een staal wordt altijd edel wanneer ongewenste bestanddelen zoals fosfor en zwavel een bepaald maximumpercentage niet overschrijden.

Over het algemeen kan worden gezegd dat roestvrij staal, in vergelijking met messing, een grondstof is met een hogere zuiverheidsgraad, die niet alleen vaak een veel hoger kwaliteitseffect heeft, maar afhankelijk van de samenstelling ook corrosiebestendig is, d.w.z. roestvrij, weerbestendig en daarom extreem duurzaam.

Het ene roestvrij staal is het andere roestvrij staal niet


Er is zowel niet-gelegeerd als gelegeerd roestvrij staal. Legeren betekent daarbij het mengen en smelten van staal met meerdere andere stoffen.

Bij niet-gelegeerd staal zijn bepaalde bestanddelen zoals chroom, nikkel of ook titanium slechts in zeer kleine hoeveelheden aanwezig. Zij geven het roestvrij staal de karakteristieke positieve eigenschappen. Maar daarom is niet-gelegeerd staal niet per se "slechter".

Bij gelegeerd staal zijn deze belangrijke legeringscomponenten in grotere hoeveelheden aanwezig. Alleen daardoor toont het roestvrij staal zijn echt positieve eigenschappen.

Wist u dat?

Alleen gelegeerd staal met een hoog chroomgehalte is ook roestvrij staal.
De kwaliteit van het roestvrij staal hangt af van de vraag of en welke legeringselementen zijn gebruikt om het roestvrij staal te produceren en in welke mate.

Waar worden schroefverbindingen van roestvrij staal gebruikt?


Tot de typische toepassingsgebieden van roestvrijstalen kabelwartels behoren:

Voedingsindustrie, farmaceutische en petrochemische industrie

Hier gelden voor alle gebruikte componenten strenge hygiënevoorschriften

Offshore-toepassingen

De zware omgevingsomstandigheden vereisen metalen met corrosiebescherming

Op al deze gebieden overtuigen onze producten op grond van het materiaal en de vormgeving.

Eisen aan elektrische componenten in de dranken- en levensmiddelenindustrie


In de levensmiddelenindustrie gelden bij de planning van machines bijzondere hygiëne-eisen en richtlijnen voor het ontwerp. De hoogste doelen zijn:

De functionele betrouwbaarheid van het systeem is van het grootste belang, omdat stilstand van machines en fabrieken koste wat het kost moet worden voorkomen, zodat bederfelijke voedingsmiddelen niet onnodig moeten worden weggegooid.
Er moeten ook hygiëneplannen worden opgesteld om het risico op voedselverontreiniging door ziektekiemen en andere onzuiverheden tot een absoluut minimum te beperken. Uiteindelijk mag de gezondheid van de consumenten niet in gevaar worden gebracht.

Een belangrijke aanpak om deze doelen te bereiken zijn de herhaalde reinigingsprocessen van machines en systemen, die vaak meerdere keren per dag plaatsvinden. Naast heetwaterdampen en waterstralen worden hiervoor soms zeer agressieve reinigingsmiddelen gebruikt. In de tussentijd worden bijzonder kleverige machineonderdelen vaak gereinigd met droogijs, waardoor het vuil bevriest en vervolgens gemakkelijk wordt verwijderd.

Slechts weinig materialen zijn bestand tegen deze belastingen op de lange termijn. Roestvrij staal is hier de eerste keuze.

Hoe zien hygiënische producten eruit?


Een hygiënisch ontwerp (hygienic design), vereist van de wartels afgeronde vormen en weinig hoeken en randen, om de ophoping van stof, vuil of voedselresten te minimaliseren en de reiniging van het product te vereenvoudigen.

Hygiënische wartels hebben speciale certificeringen voor de Food and Beverage (F&B)-sector en zijn bijzonder ongevoelig voor reinigings- en desinfectiemiddelen.

Nog helemaal dicht?

De afdichtingsmaterialen en mechanismen van hygiënische kabelwartels moeten aan beide zijden volledig afgesloten zijn tegen vuil en vloeistoffen. Voedsel- of vloeistofresten mogen zich niet ophopen bij het verbindingspunt met de machine of bij het kabelinvoerpunt in het kabelwartel.


  • Blauw afdichtingsmateriaal wordt gebruikt om levensmiddelen gemakkelijk te onderscheiden.

  • Zeer goed te reinigen, permanent dicht en functioneel – zelfs bij frequente reinigingsprocessen!


Overigens: ook de in levensmiddelen aanwezige bio-oliën, vetten, vrucht- en melkzuren vallen de componenten aan, daarom moet voor de in F&B gebruikte producten een hoge en vooral veelzijdige chemische bestendigheid worden aangetoond.

Wilt u een algemeen productoverzicht voor de food&beverage-sector?

Voor meer informatie over onze F&B-producten en een nuttige whitepaper

Vereisten voor componenten in offshore-toepassingen


Offshore staat voor alle gebieden die zich letterlijk "vóór de kust" bevinden en bijgevolg niet meer op het vasteland zijn. Daartoe behoren bijvoorbeeld windenergie-installaties voor de elektriciteitsproductie, aardolieboorplatforms, aardgasproductie-installaties en veel wat met scheepvaart te maken heeft.

Buiten de kustwateren heerst een rauw zeeklimaat met wisselende wind- en temperatuurverhoudingen. Hier zijn waterdichte, zeewaterbestendige en dus corrosiebestendige elektrotechnische componenten nodig die vele jaren continu het weer weerstaan, een eenvoudig onderhoud en reiniging mogelijk maken en ecologisch compatibel zijn.

Hoe hoger de kwaliteit en de mate van geschiktheid van de gebruikte componenten, hoe lager de vervolgkosten door langere duurzaamheid en eenvoudige reiniging

Waar moet u op letten bij de keuze van roestvrijstalen kabelwartels?


Voordat u een kabelwartel van roestvrij staal koopt, moet u zich het volgende afvragen:


  • Welke kabel moet worden binnenwerk? Welk klembereik is vereist?

Meer informatie hierover vindt u in de gids voor eenvoudige invoer

  • Welke verbindingsschroefdraad moet het zijn: metrisch, NPT of PG?
  • Welke schroefdraadmaat is vereist voor de concrete toepassing?
  • Zijn normen en certificeringen zoals UL (CSA), DNV-GL, EHEDG, NSF/ANSI 169, FDA of Ecolab relevant?

Lees meer over het Ecolab-certificaat

  • In welke toepassing wordt de kabelwartel gebruikt? Als het in de voedingsindustrie wordt gebruikt, hoe dicht komt de kabelwartel dan bij levensmiddelen?
  • Speelt elektromagnetische compatibiliteit een rol voor uw toepassing?
  • In welk temperatuurbereik moet de kabelwartel worden gebruikt?
  • Welke bescherming tegen vreemde voorwerpen en water is nodig (IP-beschermingsklasse)?

Meer informatie hierover vindt u in de keuzehulp voor kabelwartels

Kabelwarteloplossingen van roestvrij staal van LAPP


Alle productvarianten van roestvrij staal bieden een hoge functionele veiligheid, optimale trekontlasting, grote variabele klembereiken en zijn sterk mechanisch belastbaar en ontworpen voor een eenvoudige productreiniging.

Roestvrijstalen V2A FKM afdichtingen


Kies voor SKINDICHT® CN-producten als:

U op zoek bent naar een rvs, chemisch en thermisch resistente wartel voor uiteenlopende toepassingen, bijvoorbeeld in de petrochemische industrie.

Eigenschappen:

  • Uitstekende bestendigheid tegen talrijke chemische stoffen
  • Corrosiebestendig in zoutwater
  • Bestand tegen temperaturen tot +200 °C.

SKINDICHT® CN

Roestvrijstalen V4A siliconen afdichtingen


Kies voor de SKINTOP® INOX-familie, als:

U op zoek bent naar een kabelwartel speciaal voor offshore-toepassingen of voor indirect contact met levensmiddelen (spatzone).

Eigenschappen:

  • Uitstekende bestendigheid tegen talrijke chemische stoffen
  • Corrosiebestendig in zoutwater
  • Compacte afmeting
  • Ook verkrijgbaar als productvariant met contactveer voor elektromagnetische compatibiliteit:

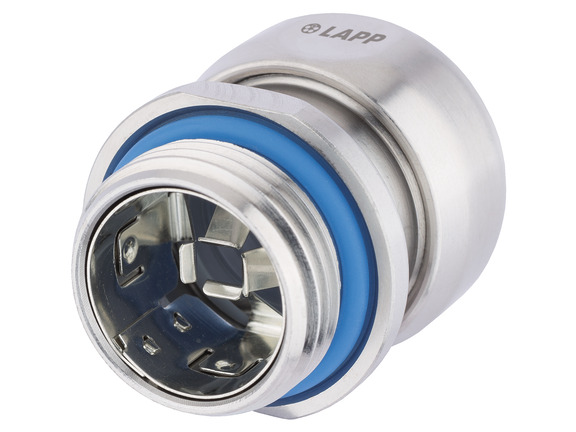

SKINTOP® INOX
SKINTOP® INOX
Video weergeven
Externe inhoud van YouTube
Klik om de video te laden. Uw IP-adres wordt doorgegeven aan YouTube. Als u bent ingelogd op uw YouTube account, stelt u YouTube in staat om uw surfgedrag direct toe te wijzen aan uw persoonlijke profiel. Je kunt dit voorkomen door uit te loggen bij je YouTube account.
SKINTOP® INOX

Speciale afdichtingen van roestvrij staal V4A


Kies voor de SKINTOP® HYGIENIC-familie als:

U op zoek bent naar een kabelwartel speciaal voor direct contact met levensmiddelen (productzone).

Eigenschappen:

  • Ontworpen volgens Hygienic Design
  • Meerdere Food&Beverage-certificeringen voor Europa en Noord-Amerika.
  • In overeenstemming met DIN EN 1672-2 (richtlijnen voor de vormgeving van levensmiddelenmachines)
  • Corrosiebestendig
  • Ook verkrijgbaar als productvariant met contactveer voor elektromagnetische compatibiliteit

SKINTOP® HYGIENIC
SKINTOP® HYGIENIC
Video weergeven
Externe inhoud van YouTube
Klik om de video te laden. Uw IP-adres wordt doorgegeven aan YouTube. Als u bent ingelogd op uw YouTube account, stelt u YouTube in staat om uw surfgedrag direct toe te wijzen aan uw persoonlijke profiel. Je kunt dit voorkomen door uit te loggen bij je YouTube account.
SKINTOP® HYGIENIC
