Dławnice kablowe umożliwiają wprowadzanie przewodów do obudowy, umożliwiają niezawodne uszczelnienie zarówno przewodów, jak i obudowy i zapewniają odciążenie przewodu. Chronią one wnętrze obudowy przed szkodliwymi wpływami środowiska, takimi jak pył i wilgoć. Nasz asortyment obejmuje pojedyncze i wielożyłowe wejścia dla wielu przewodów, a także akcesoria i narzędzia do montażu dławnic.
Czym jest dławnica kablowa?
Dławnica kablowa służy do wprowadzenia jednego lub więcej kabli do obudowy maszyny lub rozdzielnicy. Nasze dławnice kablowe LAPP spełniają kilka powiązanych funkcji jednocześnie: działają jako odciążenie kabli, uszczelniają przepusty uszczelkami z różnych materiałów, takich jak fluorowana guma, guma azotynowa, silikon lub uszczelka, chroniąc w ten sposób przed kurzem i wodą. DIN EN 62444 stanowi normatywną podstawę do projektowania, wykonywania i testowania naszych dławnic kablowych.
Które dławnice kablowe znajdują się w asortymencie produktów LAPP?
W firmie LAPP asortyment dławnic kablowych, pod względem wejścia dzielimy na pojedyncze i wieloprzepustowe:
Wejścia pojedyncze
Portfolio produktów LAPP na wejścia pojedyncze i ich potencjalne zastosowania są niemal niezliczone. W rezultacie wymagania (normatywne) związane z każdym celem użytkowania muszą być zbadane w sposób indywidualny i specyficzny dla danego zastosowania.
Tworzywo sztuczne, mosiądz lub stal nierdzewna – co to może być?

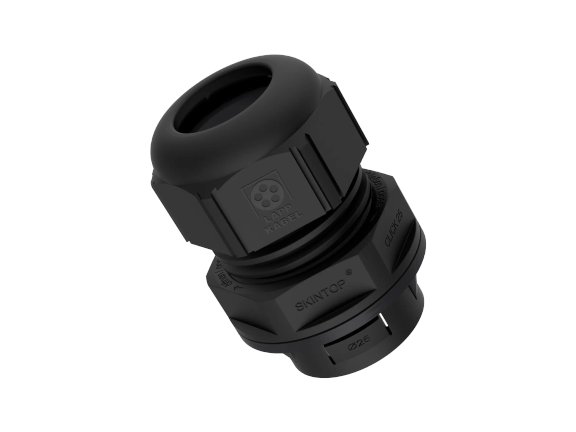

Dławnice kablowe do wejść pojedynczych wykonane są z tworzywa sztucznego, mosiądzu lub stali nierdzewnej. Wybierz dokładnie taką jakość, jaką musi mieć dławnica kablowa LAPP dla danego zastosowania. Niezależnie od tego, czy chodzi o przewody okrągłe lub płaskie, przepust prosty lub kątowy, przewody niezmontowane lub ze złączami – na pewno znajdziesz to, czego szukasz.
Wejścia wieloprzepustowe
Wieloprzepustowe wejścia LAPP są dostępne w dwóch zasadniczo różnych wzorach.
Co zrobić, jeśli wtyczka jest już gotowa?
Wybierz wieloprzepust dla kabli konfekcjonowanych.
- Rama tych modułowych dławnic kablowych jest przykręcana do obudowy urządzenia lub maszyny.
- Moduły, które łączą poszczególne kable, można wymienić indywidualnie.
- W przypadku serwisowania czas pracy jest znacznie skrócony w porównaniu z konwencjonalnymi wkładami wieloprzepustowymi, które wymagają całkowitego demontażu.
Na co się zdecydować, gdy koniec kabla jest jeszcze wolny?
Wybierz wieloprzepustowe wejścia do kabli niezmontowanych.
- Dokręcanie lub wkręcanie? Możesz swobodnie decydować według swoich życzeń. Wieloprzepustowe wejścia dostępne w wersji okrągłej i prostokątnej.
- Wyjątkowa uszczelka żelowa ze specjalną technologią membranową oznacza, że nie ma potrzeby wstępnego przebijania przepustu.
- Duże zakresy dławienia umożliwiają różne średnice zewnętrzne kabli.
- Niewykorzystane przepusty pozostają bezpiecznie zamknięte i uszczelnione.
Narzędzia i akcesoria
Zakres akcesoriów do dławnic kablowych w firmie LAPP jest ogromny. Dzięki nakrętkom zabezpieczającym, zaślepkom, uszczelkom, elementom chroniącym przed kurzem i wielu innym elementom, dławnicę kablową można łatwo dostosować do własnych potrzeb i różnych zastosowań.
Dławnice kablowe nie wymagają dużo narzędzi. Ale jak mówi powiedzenie „dobre narzędzie, dobra praca”. Jeśli również chcesz pracować mniej, łączyć etapy pracy i odkrywać inteligentne rozwiązania dla codziennej pracy, nie wahaj się przeglądać narzędzi i akcesoriów do dławnic kablowych.
Jakie wymagania muszą spełniać dławnice kablowe?
Uszczelnienie zgodnie z klasami ochrony IP
Dławnice kablowe chronią obudowę przed wpływami zewnętrznymi. Zanieczyszczenia takie jak pył, wilgoć, a nawet woda nie mogą przedostać się przez otwór w obudowie. Stopień ochrony zależy od podanej klasy ochrony IP („Ingress Protection”). Zgodnie z DIN EN 60529; VDE 0470-1:2014-09, klasa ochrony składa się z pierwszego i drugiego numeru kodu w poniższych tabelach:
Na przykład dławnica kablowa jest testowana pod kątem klasy ochrony IP 68:
- Dławnica kablowa jest montowana na płycie testowej z odpowiednią siłą dokręcania zgodnie z instrukcją obsługi.
- Zamiast kabla stosowany jest trzpień testowy.
- Konstrukcja umieszczana jest w komorze ciśnieniowej wypełnionej wodą i poddawana na przykład ciśnieniu 5 barów przez okres 30 minut.
Dławnica kablowa nie może w tym czasie przeciekać.
Amerykański odpowiednik DIN EN 60529, czyli normy dla klas ochrony IP, to UL50E wraz z NEMA 250. Standardy europejskie i amerykańskie nie pasują dokładnie do siebie, ale są doskonale porównywalne. UL50E określa wymagania dla obudów urządzeń elektrycznych, natomiast NEMA 250 określa klasy typów. Dzieli zastosowanie obudowy na zewnętrzne (typ 3, 3R, 3S, 4, 4X, 6 i 6P) i wewnętrzne (typ 1, 2, 5, 12K i 13).
Odciążenie
Dławnice kablowe chronią kabel, zapewniając optymalne odciążenie. Odciążenie dławnicy kablowej jest właściwością zapobiegającą wyciągnięciu kabla. Kabel jest wyśrodkowany i mocowany lub praktycznie zaciskany – bez uszkodzenia kabla. Ta ochrona jest niezbędna w zastosowaniach ruchomych. W Europie wymagania dotyczące odciążenia są opisane w DIN EN 62444, natomiast w USA wymagania są określone w UL514 B.
W zależności od wybranego wkładu:
Temperatura decyduje przede wszystkim o aktualnych właściwościach materiału. Upewnij się, że przy użyciu naszych produktów przestrzegane są określone zakresy temperatur. Nie daj się zaskoczyć!
W przypadku ekstremalnych temperatur poniżej zera do -70°C można polegać na odpornych na niskie temperatury dławnicach kablowych LAPP, takich jak SKINTOP® COLD.
Do ekstremalnych temperatur dodatkowych do +200°C zalecamy SKINDICHT® SHV-M FKM.
W zależności od obszaru zastosowania dławnica kablowa ma kontakt z substancjami, które mogą uderzać w materiał dławnicy.
Jaką odporność masz na myśli?
1. Sól:
- Badanie natryskiem soli zgodnie z normą DIN EN ISO 9227 sprawdza zachowanie korozyjne produktu. Po określonym czasie materiał jest sprawdzany i oceniany. Dławnice kablowe z mosiądzu niklowanego, które przeszły test rozpyleniem solnym, są odporne na działanie wody morskiej. Dławnice kablowe wykonane ze stali nierdzewnej V4A są również odporne na wodę morską i nie korodują.
2. Olej
- Normy europejskie DIN EN 50363-4-1 VDE 0207-363-4-1 wymagają badań odporności na oleje.
- Uszczelki CR-NBR montowane na przykład w naszych najlepiej sprzedających się SKINTOP® ST-M i SKINTOP® MS-M to nie tylko bardzo dobra odporność na promieniowanie UV i ozon, ale także podwyższona olejoodporność.
3. Kwasy i roztwory zasadowe
- LAPP oferuje również odpowiednie dławnice kablowe do kontaktu z kwasami i zasadami. Często idealnym rozwiązaniem są warianty ze stali nierdzewnej z uszczelnieniami FKM.
Dławnice kablowe o właściwościach niepodtrzymujących płomieni są niezbędne dla zapewnienia bezpieczeństwa w obszarach o wysokim potencjalnym zagrożeniu pożarowym. Dławnice kablowe z bezhalogenowymi i wysoce niepodtrzymującymi płomieni komponentami nadają się do zastosowania w obszarach zagrożonych pożarem. Zmniejszają ryzyko rozprzestrzeniania się płomienia, wysoką gęstość dymu i toksycznych gazów spalinowych w przypadku pożaru.
Szczególnie w pojazdach szynowych, właściwości przeciwpożarowe wszystkich zainstalowanych komponentów są rygorystycznie testowane. EN 45545-2 zawiera wymagania techniczne dla tych komponentów.
UL 94, metoda badania palności tworzyw sztucznych, dzieli tworzywa sztuczne na klasy palności i jest często wymagana w przypadku stosowania dławnic kablowych z tworzywa sztucznego
Gładkie powierzchnie i kształty bez wgłębień lub ostrych krawędzi zapobiegają gromadzeniu się pozostałości, takich jak płyny i mikroorganizmy, na dławnicy kablowej i ograniczają ryzyko zanieczyszczenia żywności w zakładzie przetwórczym. Ponieważ wszystkie zakłady przetwórstwa spożywczego są regularnie czyszczone gorącą wodą lub parą wodną lub przez spienienie i stosowane są agresywne środki dezynfekujące, standardowa przydatność do zastosowania w przemyśle spożywczym jest osiągana tylko za pomocą dławnic kablowych ze stali nierdzewnej.
- Jeśli dławnica kablowa ma być stosowana w obszarach krytycznych pod względem higienicznym, należy zapewnić certyfikat zgodny z normą EHEDG (European Hygienic Engineering and Design Group).
- National Sanitation Foundation (NSF) określa standard NSF/ANSI 169 - 2016 dla materiałów przeznaczonych do zastosowania w przemyśle spożywczym w USA.
- ECOLAB Inc. jest producentem środków czyszczących i dezynfekujących dla branży gastronomicznej, spożywczej i rolniczej. Certyfikat ECOLAB® jest uznawany na całym świecie. Certyfikowane dławnice kablowe ECOLAB® są odporne na działanie środków dezynfekujących i czyszczących ECOLAB®.
W fabrykach chemicznych lub na stacjach paliw mogą powstawać gazy wybuchowe, na przykład podczas wytwarzania i napełniania paliw. Jednakże należy również zachować ostrożność przy produkcji cukru i mąki, aby zapobiec wybuchom pyłu. Aby móc wykluczyć jakiekolwiek źródło zapłonu, wszystkie materiały budowlane stosowane w tym szczególnym środowisku muszą posiadać właściwości zgodne z normami ustanowionymi w celu zapobiegania wypadkom.
ATEX oznacza „ATmosphères Explosibles”. Wejścia kablowe LAPP z dodatkiem „ATEX” spełniają wymogi ochrony przed wybuchem zgodnie z DIN EN IEC 60079-0 i DIN EN IEC 60079-7 i dlatego nadają się do stosowania w atmosferze zagrożonej wybuchem (klasa zapłonu „Zwiększone bezpieczeństwo” („e”)).
