Absolutna kompatybilność
Kable są idealnie dopasowane mechanicznie i elektrycznie do napędy - bez adaptacji, bez ryzyka.
Kompatybilność z wiodącymi systemami napędowymi SIEMENS, Rockwell, Lenze lub SEW

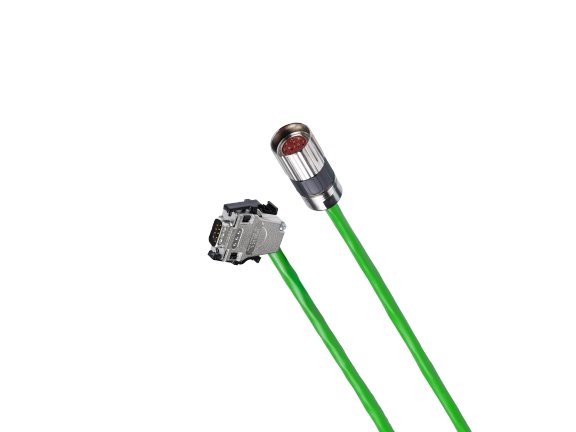

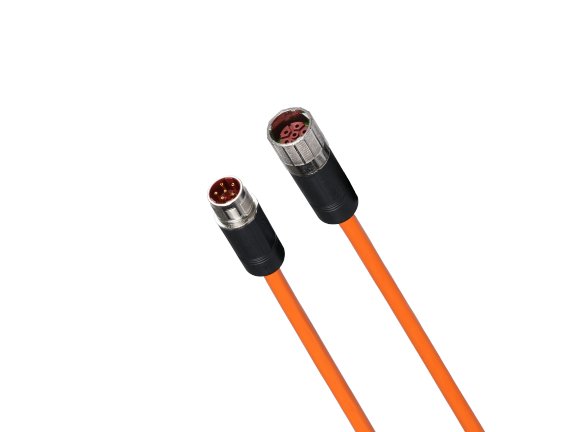

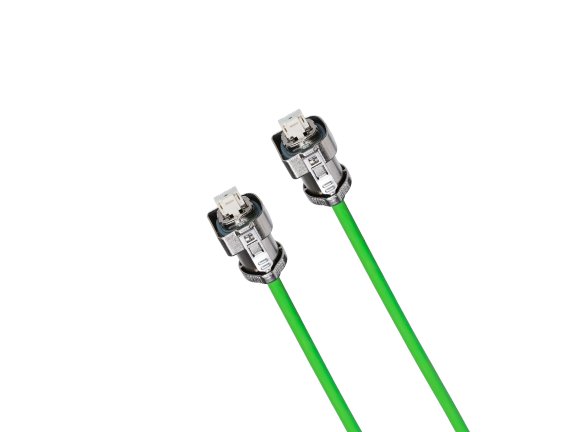

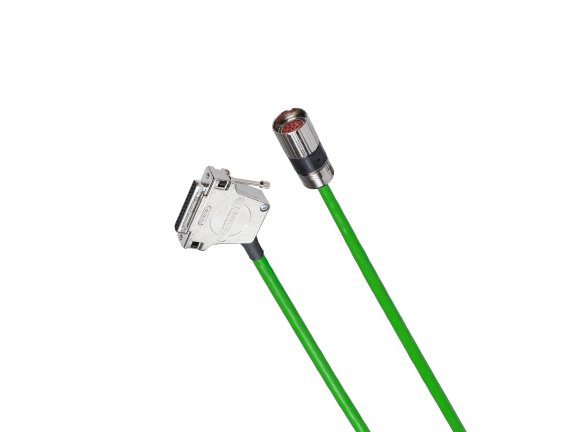

Zmontowane przez nas serwoprzewody to wierne oryginałowi, a zatem kompatybilne 1:1 rozwiązania montażowe dla popularnych napędów głównych producentów SIEMENS, Rockwell Automation, Lenze i SEW-EURODRIVE.
Każdy producent serwoprzewodów opracował własne standardy techniczne, które należy uwzględnić przy wyborze kabli i złączy. Wybór odpowiednich komponentów połączeniowych dla serwonapędów może zatem szybko stać się wyzwaniem. Jednak dzięki zmontowanym serwoprzewodom z LAPP, wyzwanie to należy już do przeszłości.
Zajmujemy się sprawdzaniem kompatybilności: starannie dostosowujemy nasze produkty do specyfikacji producenta już na etapie projektowania. Obejmuje to złącza, długości kabli, przekroje, ekranowanie, kompatybilność elektromagnetyczną (EMC) oraz odporność na obciążenia mechaniczne i termiczne.
Rezultat: w pełni gotowe do podłączenia kable, które dokładnie odpowiadają interfejsom i wymaganiom wiodących producentów napędów.
Zalety korzystania z zestawu przewodów do serwonapędów zgodnego ze standardami:
Szybkie uruchomienie
Nie ma potrzeby szukania odpowiednich wtyczek i przekrojów – firma LAPP zapewnia rozwiązanie plug & play.
Bezpieczeństwo i trwałość
Zgodność z parametrami takimi jak EMC, impedancja, interfejsy itp. gwarantuje wolną od zakłóceń komunikację.
Przyszłe bezpieczeństwo
Dzięki konsekwentnemu koncentrowaniu się na specyfikacjach producenta, nasze rozwiązanie pozostaje aktualizowalne i rozszerzalne (np. B. dla portalu TIA)
LAPP jako partner systemowy
LAPP myśli w kategoriach kompleksowych rozwiązań, a nie pojedynczych elementów. Nasze wieloletnie doświadczenie w produkcji komponentów dało nam rozległą wiedzę techniczną i doskonałą znajomość przemysłu. Jesteśmy kompetentnym i niezawodnym dostawcą systemów.
Setki konfekcji serwonapędów do niemal każdego zastosowania
Zarówno do zastosowań standardowych, jak i specjalnych: dzięki ponad 400 przetestowanym wersjom i przekrojom kabli do 4 mm2, LAPP oferuje również rozwiązania dostosowane do indywidualnych zastosowań. Jeśli nie możesz znaleźć tego, czego szukasz, na życzenie są dostępne również rozwiązania niestandardowe.
Europejska produkcja i globalna dostępność
LAPP produkuje w najnowocześniejszych fabrykach w Europie i prowadzi globalną sieć sprzedaży i logistyki. Oznacza to korzyści w postaci krótkich terminów dostaw oraz lokalnej wiedzy i wsparcia – na całym świecie.
Zoptymalizowane złącza z ochroną 360° kompatybilności elektromagnetycznej
Nasze złącza zapewniają ciągłe, niezawodne ekranowanie – z ekranowaniem 360° kompatybilności elektromagnetycznej dla maksymalnej odporności na zakłócenia. Idealne do dynamicznych, wymagających środowisk przemysłowych.
Dostępne rodzaje kabli

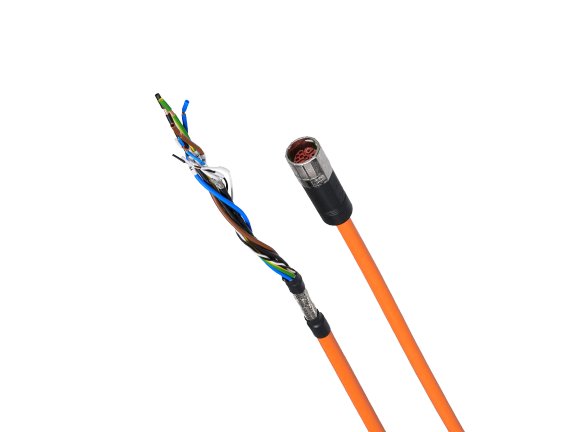

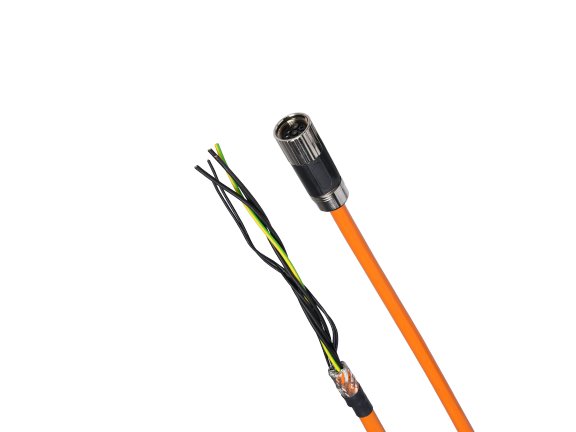

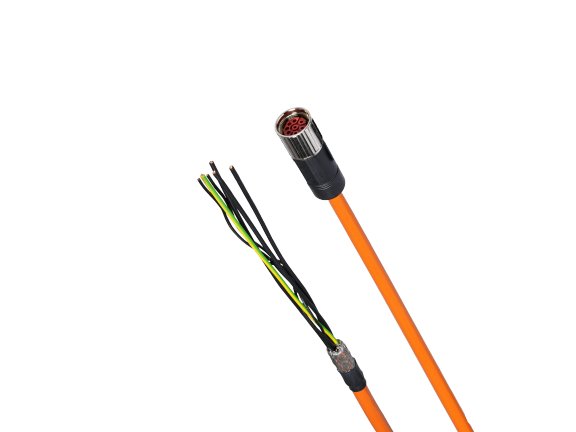

W przypadku zestawów przewodów do serwonapędów LAPP oba końce kabli są zawsze przygotowane do podłączenia serwoprzewodu (za pomocą wtyczek, tulejek końcowych, końcówek kablowych lub podobnych). Zestawy są odpowiednie dla napędów SIEMENS, Rockwell Automation, Lenze lub SEW-EURODRIVE.
Zasilanie serwosilnika. Od 6 do 9 żył (w zależności od producenta napędu), na napięcie nominalne 0,6/1 kV.
do transmisji sygnału z systemu zwrotnego serwosilnika do przemiennika częstotliwości. Wielożyłowe, na bardzo niskie napięcie, znane również jako (obrotowe) przewody enkoderowe.
do jednoczesnego zasilania oraz transmisji sygnałów i danych. Oszczędność miejsca i redukcja masy dzięki redukcji ilości kabli i wkładów żeńskich.
Indywidualne życzenia klientów dotyczące drukowania, etykietowania i pakowania można przesyłać do nas osobno w dowolnym momencie.
Co jest ważne dla Twojego zastosowania?
Zestawy przewodów do serwonapędów LAPP zasadniczo różnią się materiałem płaszcza i zastosowanym złączem. Dostępne kable konfekcjonowane mają konfigurowalną długość (od 0,5 m do 100 m).
Jaki materiał płaszcza należy wybrać?
Zdecyduj, który materiał powinien chronić Twój kabel – biorąc pod uwagę miejsce późniejszego zastosowania i spodziewane obciążenia mechaniczne i chemiczne.
W zależności od zamierzonego zastosowania występują duże różnice w konstrukcji przewodu i zastosowanych materiałach. Nasze kable konfekcjonowane są przeznaczone do różnych typów montażu:
- Do połączeń nieruchomych lub sporadycznie ruchomych
- Wysoce giętkie do zastosowania w prowadnicach łańcuchowych
- Zastosowanie skrętne w robocie
- Odpowiednie do stałego montażu i okazjonalnego przesuwania bez naprężeń rozciągających.
- Odporne na działanie kwasów i zasad oraz z ograniczoną olejoodpornością.
- Może być stosowany w suchych i wilgotnych pomieszczeniach.
- Odpowiednie do bardzo giętkich, ciągłych zastosowań w ruchomych częściach maszyn i prowadnikach kablowych.
- Odporne na wysokie obciążenia mechaniczne.
- Odporne na smary na bazie olejów mineralnych i często odporne chemicznie.
- Możliwość używania w suchych, wilgotnych, a zwłaszcza surowych i oleistych warunkach otoczenia.
Które złącze jest właściwe?
Złącza do serwonapędów muszą być jak najmniejsze, odporne na wibracje, wytrzymałe, chronione EMC, a także odporne na wilgoć, oleje i kurz. Złącza okrągłe ugruntowały się do podłączania silnika serwo lub jego systemu sprzężenia zwrotnego, w szczególności w rodzinach M12, M17, M23, LS1, LS1.5, LS3 i V4.0.
- Niklowana obudowa złącza lub obudowa złącza pokryta tworzywem sztucznym
- Po podłączeniu można uzyskać klasę ochrony IP 66/67.
- Może być używany w temperaturach od -20°C do 130°C
Zapewnia lepszą ochronę przed zakłóceniami elektromagnetycznymi: ekranowanie kabla jest zagniatane za pomocą dwóch metalowych tulejek, co umożliwia uzyskanie styku 360°. Zapewnia to jeszcze skuteczniejsze odbijanie sygnałów zakłócających.
- Blokowanie przed manipulacją dzięki zautomatyzowanemu procesowi zaciskania
- Obudowa złącza wtykowego pokryta tworzywem sztucznym
- Po podłączeniu można uzyskać klasę ochrony IP 67.
- Może być używany w temperaturach od -20°C do 90°C
Kluczowe informacje
Serwonapędy są uważane za niezbędne w nowoczesnej technologii automatyzacji. Działają z absolutną precyzją, ponieważ można je kontrolować, regulować i pozycjonować.
Jakie są podzespoły serwonapędu?
- Sterownik serwomechanizmu oraz
- silnik serwo.
Są one obsługiwane w stałej pętli sterowania.
© 2025, created with AI technology. Commercial use according to Microsoft Copilot Terms of Use.
Serwosilniki to specjalne silniki elektryczne (które mogą być silnikami prądu stałego, asynchronicznymi lub synchronicznymi), w których dokładne położenie kątowe wirnika, jego prędkość obrotowa i przyspieszenie można określić za pomocą zintegrowanego systemu zwrotnego. Odpowiednie wartości rzeczywiste są przesyłane do elektronicznego systemu sterowania, sterownika serwonapędowego. Z reguły przemienniki częstotliwości z kontrolą pozycji silnika podejmują to zadanie. Jeśli stan rzeczywisty serwosilnika różni się od stanu docelowego, przemiennik częstotliwości może dostosować częstotliwość wyjściową lub napięcie, a tym samym moment obrotowy i prędkość dla serwosilnika.
Serwonapędy można znaleźć we wszystkich obszarach automatyzacji, na przykład w inżynierii mechanicznej, technologii energetycznej, przemyśle motoryzacyjnym, technologii przenośników, robotyce i przemyśle spożywczym.
Po pierwsze, imponują swoją kompaktową konstrukcją i niską wagą. Przede wszystkim jednak napędy serwonapędowe skracają czasy procesu i znacznie zwiększają wydajność zakładu.
© 2025, created with AI technology. Commercial use according to Microsoft Copilot Terms of Use.
Serwoprzewody łączą silnik serwo oraz jego system sprzężenia zwrotnego z nadrzędnym przemiennikiem częstotliwości w ramach serwonapędów.
Zastosowania serwonapędowe to wszystkie zastosowania, które są sterowane przez elektryczny napęd serwonapędowy z regulacją częstotliwości.
Zmontowane serwoprzewody to gotowe do podłączenia serwoprzewody, których oba końce zostały już przygotowane do podłączenia – tzn. złącza, tulejki końcowe i końcówki kablowe są już przymocowane. Użytkownik końcowy nie musi usuwać izolacji z kabla, zagniatać styków ani instalować złącza. Zaletą jest oczywiście połączenie oszczędności czasu, bezpieczeństwa, jakości i uproszczenia procesu. Zestawy przewodów do serwonapędów firmy LAPP mogą być natychmiast użyte.
Bez względu na warunki: Dostosujemy Twój serwoprzewód tak, aby spełniał Twoje specyfikacje i aktualne standardy przemysłowe. Wystarczy określić standard napędu, informacje o typie i wymaganą długość linii. Następnie otrzymasz wszystkie informacje na temat oryginalnego zestawu lub alternatywy LAPP zgodnie z wybranym standardem.
- dzięki precyzyjnej regulacji i pozycjonowaniu sterowanych urządzeń i maszyn,
- dzięki wysokiej dokładności powtarzania w procesach,
- poprzez wysokie przyspieszenie i szybkie hamowanie wykonywanych ruchów.
- Osie pozycjonowania systemu butelkowania napojów pracują z dokładnością do milimetra dzięki czujnikom pozycji wirnika. Poszczególne etapy procesu są starannie skoordynowane, aby płyn znajdował się w butelce, a nie obok niej. Nawet po milionie powtórzeń.
- Perfekcja w obróbce detali maszyn CNC, które na przykład obrabiają laserem, frezują, toczą lub szlifują (i robią to z precyzyjnym przyspieszeniem i hamowaniem), byłaby nie do pomyślenia bez wysoce dynamicznego sterowania osiowego.
- Również roboty montażowe, sortujące i malujące są w stanie wykonać taką mistrzowską pracę tylko dzięki precyzyjnie sterowanym i regulowanym napędom serwonapędowym.
- Nawet w technice teatralnej i scenicznej ustawione sekwencje ruchów są sterowane za pomocą napędu serwonapędowego. Następnie nadszedł czas, aby powiedzieć: „Kurtyna w górę...!”
Poszczególne komponenty do podłączenia serwomechanizmu
