Przewody LAPP do prowadników kablowych to przewody zasilające i sterownicze do zastosowania w (wysoce) dynamicznych prowadnikach kablowych. Ich właściwości zostały optymalnie dostosowane do stałego gięcia. Kable są dostępne w różnych wariantach ekranowanych i nieekranowanych i są podzielone na 3 klasy wydajności zorientowane na zastosowanie („Basic Line”, „Core Line” i „Extended Line”). Dzięki temu możesz szybko znaleźć swój produkt! Dodatkowe właściwości, takie jak wysoka odporność na oleje, ścieranie i warunki atmosferyczne, a także certyfikaty UL/CSA sprawiają, że wiele z nich jest naprawdę uniwersalnych.
- 1.0
- 2.0
- 3.0
- 4.0
- 5.0
- 6.0
- 7.0
- 12.0
- 14.0
- 16.0
- 17.0
- 18.0
- 20.0
- 25.0
- 26.0
- 30.0
- 34.0
- 36.0
- 41.0
- 42.0
- 50.0
- 65.0
- 0.5 mm²
- 0.75 mm²
- 1.0 mm²
- 1.5 mm²
- 2.5 mm²
- 4.0 mm²
- 6.0 mm²
- 10.0 mm²
- 16.0 mm²
- 25.0 mm²
- 35.0 mm²
- 50.0 mm²
- 70.0 mm²
- 95.0 mm²
- 120.0 mm²
- 150.0 mm²
- 185.0 mm²
- 240.0 mm²
- 300.0 mm²
- Tak
- Nie
- Tak
- Nie
- Bezhalogenowy
- Nie zawiera PWIS
- Niepodtrzymywanie płomieni
- Odporność UV
- Odporność chemiczna
- Odporność na działanie ozonu
- Olejoodporność
- odporność na działanie czynników atmosferycznych
- Atest UL
- Certyfikat CSA
- Certyfikat DNV
- Certyfikat Ecolab
- Certyfikat VDE
- Na liście cUL
- Niepodtrzymywanie płomieni testowane zgodnie z UN/ECE-R118
- Oznaczenie CE
- Zatwierdzenie cUR
- Zatwierdzona aprobata UL
Gdzie stosowane są kable do prowadnic łańcuchowych?
Prowadnice łańcuchowe są zwykle stosowane wszędzie tam, gdzie coś musi być precyzyjnie przesuwane, pakowane, cięte lub ustawione. Pomyślmy przykładowo o zakładach napełniania, cięciach laserowych, obrabiarkach i urządzeniach manipulacyjnych. Prowadnice łańcuchowe są również niezbędne w obrabiarkach CNC i przy konstruowaniu pras. Niesamowite, ale prawdziwe: prowadnice łańcuchowe można znaleźć również poza środowiskami czysto przemysłowymi, na przykład w budownictwie teatralnym i scenicznym.
Inne zastosowania przewodów do prowadników kablowych poza prowadnikami kablowymi:
- W ruchomych częściach maszyn, takich jak urządzenia manipulacyjne
- Do połączeń przyległych do siebie zastosowań, gdzie należy spodziewać się ruchów gięcia kabla
- W zastosowaniach o wysokim poziomie wibracji, ponieważ kable z bardzo cienkich drucików nie pękają tak szybko
- W zastosowaniach o ograniczonej przestrzeni, również do połączeń nieruchomych, ponieważ kable w prowadnicach łańcuchowych są łatwiejsze do zginania i montażu
- W turbinach wiatrowych, gdzie występują powolne ruchy obrotowe
Jakie właściwości mają decydujące znaczenie dla kabli do łańcuchów kablowych?
Kable muszą spełniać szereg wymagań, aby mogły być stosowane w prowadnicach łańcuchowych:
- Kable do prowadnic łańcuchowych mają głównie żyły z bardzo cienkich drucików, rzadziej żyły z cienkich drucików dla maksymalnej elastyczności ruchowej.
- Kable do prowadnic łańcuchowych mają dużą elastyczność i mały promień gięcia. W zależności od typu, produkty te mogą być zginane w sposób ciągły do najmniejszego dopuszczalnego promienia gięcia bez uszczerbku dla ich funkcjonalności. Promień ugięcia jest zdefiniowany jako wielokrotność średnicy kabla (np. 10 x średnica zewnętrzna).
- Uwaga: Minimalny promień gięcia kabli musi odpowiadać promieniowi gięcia zastosowanemu w systemie prowadnic łańcuchowych!
- Kable do prowadnic łańcuchowych charakteryzują się najmniejszą średnicą zewnętrzną. Wersje wielożyłowe zwykle zawierają nie więcej niż 25 skręconych żył. Zalecamy również podzielenie wymaganej liczby żył między kilka kabli. Wszędzie tam, gdzie wymagana jest szczególna oszczędność miejsca lub bardzo duże przekroje kabli, kable jednożyłowe zwykle mają wyraźną przewagę (kable jednożyłowe, identyfikowalne przez SC w nazwie produktu).
- Kable do prowadnic łańcuchowych mają skręt żył różnej długości, w zależności od wymaganej elastyczności. Obowiązuje zasada: im krótszy "lay length", tzn. skręt żył, tym bardziej giętki jest kabel.
- Kable do prowadnic łańcuchowych charakteryzują się niewielką wagą. Ostatecznie prowadnica łańcuchowa musi nie tylko podtrzymywać własny ciężar, ale także ciężar kabli umieszczonych w prowadnicy łańcuchowej o długości przekraczającej m, przyspieszać, a następnie hamować.
- Kable do łańcuchów kablowych są wykonane z płaszcza i materiałów izolacyjnych, które spełniają wymagania dla prowadnic łańcuchowych i panujących warunków otoczenia. Aplikacja często określa materiał w ten sposób!
Jakie właściwości wpływają na możliwości zastosowania?
Najpierw wyjaśnij specyfikacje wszystkich typów kabli przed określeniem wersji prowadnicy łańcuchowej.
Wymienione powyżej właściwości mają duży wpływ na następujące parametry zastosowania, które należy przestrzegać przy wyborze kabla.
Nadmiernego zużycia można uniknąć tylko wtedy, gdy kabel prowadnicy łańcuchowej jest optymalnie dostosowany do panujących warunków.
- Jakie temperatury panują w zastosowaniu?
- Na jaką wilgoć narażony jest kabel?
- Czy kabel będzie używany wewnątrz lub na zewnątrz?
- Czy występują oleje lub substancje chemiczne?
- Jaki jest panujący stopień zanieczyszczenia?
Czym różnią się przewody do prowadników kablowych od LAPP?

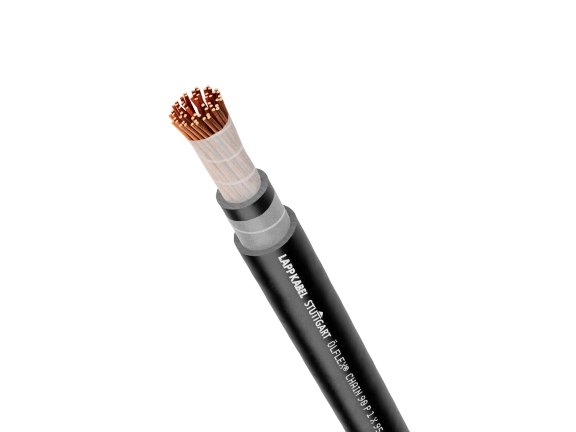

W tym segmencie produktów można znaleźć kable z rodzin produktów ÖLFLEX® CHAIN i ÖLFLEX® FD, które są przeznaczone do klas napięcia 300/500 V, 450/750 lub 0,6/1 KV. W obu rodzinach można znaleźć warianty przewodów nieekranowanych i ekranowanych (ostatnie można zidentyfikować za pomocą litery C w nazwie produktu).
Prawie wszystkie (z kilkoma wyjątkami) nasze kable ÖLFLEX® CHAIN mogą wykazać się certyfikacją produktu UL do zastosowania w Ameryce Północnej. Posiadają oznaczenie AWM UL Recognition Mark lub oznaczenie UL Listing Mark, takie jak TC-ER lub MTW.
Nasz ÖLFLEX® PETRO FD 865 CP uzyskał certyfikat DNV-GL do zastosowań morskich.
Ponadto wiele naszych artykułów posiada klasę bezpieczeństwa pożarowego zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR).
Jakie klasy wydajności są stosowane w przypadku przewodów do prowadników kablowych LAPP?
Aby ułatwić wybór kabli do prowadnic łańcuchowych, podzieliliśmy nasze kable na kategorie według podobnych właściwości. W firmie Lapp rozróżniamy trzy klasy wydajności:
Basic Line
- Ekonomiczne i wystarczające do wielu zastosowań.
- Stosowanie przy umiarkowanych odległościach przemieszczania lub przy przyspieszeniach.
Core Line
- W średnim segmencie cenowym.
- Do ciągłego gięcia przy umiarkowanych odległościach przemieszczania lub dużym przyspieszeniu.
Extended Line
- W wyższym segmencie cenowym.
- Do bardzo elastycznego, stale giętkiego użytkowania na długich dystansach przemieszczania lub przy dużych przyspieszeniach.
- Zawsze są to kable bezhalogenowe, które wytrzymują szerszy zakres temperatur niż kable Basic i Core Line.
