UL- och AWM/UR-godkända kablar

Bygger du maskiner eller gör installationer som ska exporteras till den nordamerikanska marknaden?

Om du planerar – eller redan är igång med – att exportera maskiner eller applikationer där kablar är monterade till USA eller Kanada, är det viktigt att du använder kablar som är godkända av UL Solutions (f.d. Underwriters Laboratory). Hos LAPP hittar du ett brett utbud av både UL- och AWM/UR-godkända kablar.

Många pratar om UL-godkända kablar så snart export till Nordamerika kommer på tal. Vad många inte vet är att det finns flera typer av UL-godkännanden, vilket kan orsaka viss förvirring. Detta ska vi försöka reda ut här!

UL Solutions

UL Solutions (f.d. Underwriters Laboratory/UL) är den organisation i USA som har fått ansvar för de nationella produktstandarderna för kablar och andra elkomponenter.

Eftersom både organisationen och godkännandet tidigare hette UL, och också hade samma symbol, uppstod ofta en viss förvirring. Organisationen har nu bytt namn till UL Solutions och särskiljt logotypen något från själva godkännandets symbol, vilket gör det hela tydligare.

När du börjar exportera din maskin eller installation till USA eller Kanada, blir kabelvalet avgörande för hur din maskin/apparat/fältinstallation kommer att bedömas av en eventuell besiktning på plats i Nordamerika. Om besiktningsmannen (AHJ) bedömer att ditt kabelval är felaktigt, så kan hen sätta en ”red tag” på maskinen, och den får då inte användas förrän besiktningsanmärkningen åtgärdats.

Detta betyder symbolerna

• UL med cirkel runt betyder att den är godkänd av UL för användning i USA. På kablar kan det vara inom parentes.
• c(UL) med cirkeln runt "UL" betyder att den är godkänd av UL Kanada för användning på den kanadensiska marknaden.
• c(UL)us betyder att den är godkänd av både UL Kanada och UL i USA.
• UR betyder UL recognized och tilläggen för symbolerna refererar även här till USA och/eller Kanada.

UL-godkänd kabel

UL står för "UL-listad". En UL-listad kabel är till skillnad från AWM/UR-kabel testad av organisationen UL Solutions. En "listad" kabel har sitt eget kontrollnummer och är en leverantörsunik produkt. Kontrollnumret börjar med ett litet "e", och du hittar översikten på UL Solutions webbplats, där du också kan se vem som producerar den aktuella kabeln.

UL-listade kablar är ett krav på alla installationer utanför maskinen och dess kringutrustningar, i den industriella fastigheten eller publika byggnader. Det vill säga om kabeln sitter på ett fästelement som är skruvat i vägg, tak eller golv i fabriken så tillhör den byggnaden och måste då vara UL-listad.

Men UL-listade produkter kan med fördel även användas i och på maskinen då den tolkas som en säker produkt och fri från risker när det gäller brand och elchock. Detta givetvis om den används inom märkdata och för avsedd applikation baserat på design.

För fältinstallation mellan maskiner, exempelvis på en kabelstege som sitter fixerad på väggen, säger standarderna att de UL-listade kablarna skall förläggas skyddade i pansarrör. Detta för att förhindra att kablarna skadas mekaniskt och brand uppstår. Våra UL-listade kablar har ett TC-ER (Tray Cable - Exposed Run)-godkännande tack vare en förstärkt design som eliminerar behovet av skyddande rör och tillåter en öppen förläggning.

UL-godkända kablar från LAPP

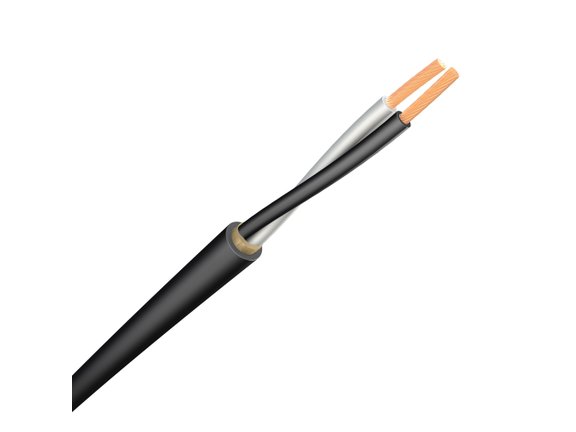

Här presenterar vi ett urval av UL-godkända kablar, enkelledare och patchkablar:

AWM- och UR-godkänd kabel

AWM och UR är två uttryck för samma typ av godkännande, vilket är ett godkännande på en något lägre nivå än det rena UL-godkännandet. Man kan säga att de är för-godkända för den nordamerikanska marknaden.

AWM (Appliance Wiring Material) kallas även  "UL recognized" som den bakvända symbolen betyder. AWM/UR följs av ett "style"-nummer som är den design som kabeln har som till exempel spänningsklass, isolationstjocklek och temperatur.

Tillverkaren av AWM/UR-kablar kan vara licensierad att producera över 100 olika styler och har ett kundunikt E-nr som ska tryckas på manteln. Du kan se vilka styler en viss tillverkare har rätt att producera på UL Solutions webbplats.

Du kan använda en AWM/UR-godkänd kabel för din maskin så länge du följer NFPA 79 korrekt när det gäller anvisningar för installationsmetoder, dimensionering, märkning och dokumentation.

För att vara säker på att du har specificerat och installerat AWM/UR- kablarna korrekt kan du välja att låta en NRTL godkänna maskinen. Detta är inte ett krav, men kan göra introduktionen till USA lättare. Om du behöver massproducera din maskin kan det också vara en fördel att få ett NRTL-godkännande. Å andra sidan kan du inte byta en skruv på den utan att behöva godkänna den igen.

När din maskin/enhet/apparatskåp/applikation har godkänts kommer den också att vara UL-listad. De skickar inspektörer fyra gånger per år för att kontrollera alla godkännanden (därför är det viktigt att hålla koll på alla godkännanden, även för de minsta delarna).

AWM/UR-godkända kablar från LAPP

På LAPP har vi ett brett utbud av AWM/UR-kablar, både inom styr- och kontrollkablar, datakablar och Ethernet-kablar. Här ser du ett urval:
