Absolut kompatibilitet
Kablarna passar mekaniskt och elektriskt perfekt ihop med drivsystemet – inga justeringar, ingen risk.
Våra dubbelsidigt monterade kraftkablar förser dina apparater och maskiner med höga spänningar och strömmar på nolltid. Kraftkablarna är lämpliga för fast installation och ständig rörelse i släpkedjor.
- Verktygsmaskiner
Kompatibilitet med ledande drivsystem från SIEMENS, Rockwell, Lenze eller SEW
Våra servikablage är trogna originalet och därför 1:1-kompatibla lösningar för de vanliga drivsystemen från de stora tillverkarna SIEMENS, Rockwell Automation, Lenze och SEW-EURODRIVE.
Varje tillverkare av servodrifter har utvecklat sina egna tekniska standarder, som måste beaktas vid val av kablar och kontaktdon. Valet av lämpliga anslutningskomponenter för servodrifter kan därför snabbt bli en utmaning. Men med servokablage från LAPP är detta ett minne blott.
Vi tar hand om kompatibilitetskontrollen åt dig: vi harmoniserar noggrant våra produkter med tillverkarens specifikationer redan från utvecklingsfasen. Detta inkluderar kontaktdon, kabellängder, ledarareor, skärm, elektromagnetisk kompatibilitet (EMC) samt mekanisk och termisk motståndskraft.
Resultatet: helt anslutningsklara kabelmonteringar som exakt matchar gränssnitten och kraven från ledande tillverkare av drivsystem.
Dina fördelar med att använda servokablage som uppfyller standarder:
Snabb driftsättning
Inget behov av att leta efter lämpliga kontakter och ledarareor – LAPP levererar plug & play.
Säkerhet och hållbarhet
Genom att följa parametrar som EMC, impedans, gränssnitt etc. garanterar störningsfri kommunikation.
Framtida säkerhet
Genom att konsekvent följa tillverkarens specifikationer förblir vår lösning uppdaterad och utökningsbar (t.ex. B. för TIA Portal)
LAPP som systempartner
LAPP tänker i termer av helhetslösningar, inte enskilda delar. Många års erfarenhet inom komponenttillverkning har gett oss omfattande teknisk expertis och en djup förståelse för branschen. Vi är en kompetent och pålitlig systemleverantör.
Hundratals servokonfektioner för nästan alla applikationer
Oavsett om det handlar om standard- eller specialapplikationer: med över 400 testade varianter och ledarareor på upp till 4 mm² erbjuder LAPP en skräddarsydd lösning även för din applikation. Om du inte hittar det du söker finns det även skräddarsydda lösningar på begäran.
Europeisk produktion och global tillgänglighet
LAPP tillverkar i toppmoderna fabriker i Europa och har ett globalt försäljnings- och logistiknätverk. Det här innebär att du drar nytta av korta leveranstider samt lokal expertis och support – över hela världen.
Optimerade kontaktdon med 360° EMC-skydd
Våra kontaktdon säkerställer kontinuerlig och pålitlig skärmning – med 360° EMC-skärmning för maximal störningsimmunitet. Idealisk för dynamiska, krävande industriella miljöer.
Tillgängliga kabeltyper

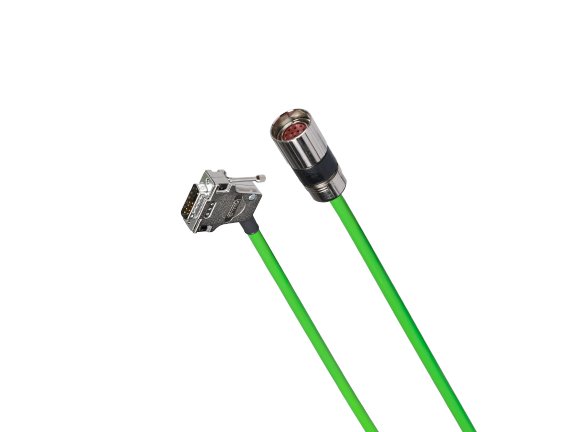

Med servokablage från LAPP är båda kabeländarna alltid förberedda för servoanslutningen (med hjälp av kontaktdon, ändhylsor, kabelskor eller liknande). Kablagen är lämpliga för drivsystem från SIEMENS, Rockwell Automation, Lenze eller SEW-EURODRIVE.

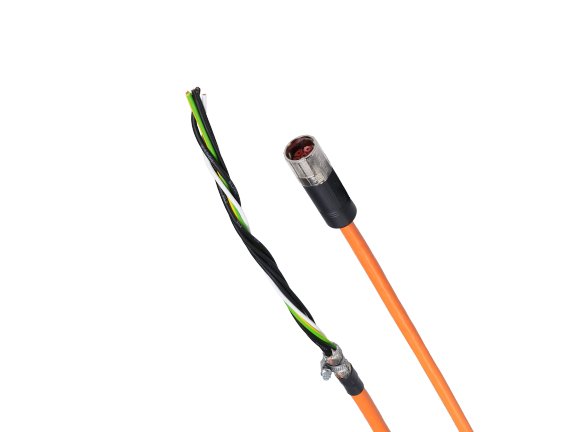

för servomotorns strömförsörjning. 6 till 9 ledare (beroende på tillverkare av drivsystemet), för 0,6/1 kV märkspänning.

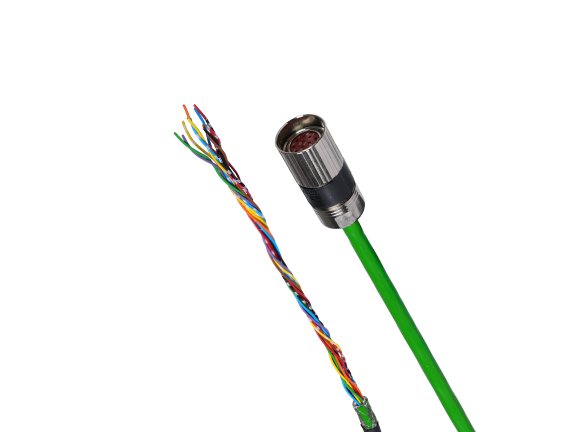

för signalöverföring från servomotorns återkopplingssystem till frekvensomriktaren. Mångledare, för lågspänning, även kallad (roterande) encoder-kablar.
för samtidig strömförsörjning samt signal- och dataöverföring. Utrymmes- och viktbesparande, för mindre kabel- och kontaktdonsanvändning.
Individuella kundförfrågningar angående tryck, märkning och förpackning kan du när som helst skicka dina önskemål separat till oss.
Vad är viktigt för din applikation?
Vad är viktigt i din applikation?
LAPPs servomonteringar skiljer sig i huvudsak åt när det gäller mantelmaterial och kontaktdon som används. De tillgängliga kablagen är konfigurerbara i längd (från 0,5 m till 100 m).
Vilket mantelmaterial ska jag välja?
Bestäm vilket material som ska skydda din kabel – med hänsyn till platsen för efterföljande användning och de förväntade mekaniska och kemiska belastningarna.
Beroende på avsedd användning finns det stora skillnader i kabeldesign och de material som används. Våra kablage är utformade för olika typer av installation:
- Fast eller sporadiskt rörlig användning
- Mycket flexibel användning i släpkedjor
- Torsionsapplikation i roboten
- Lämplig för fast installation och sporadisk rörelse utan dragspänning.
- Resistent mot syror och alkalier samt oljeresistent i begränsad omfattning.
- Kan användas i torra och fuktiga utrymmen.
- Lämplig för mycket flexibel, kontinuerlig användning i rörliga maskindelar och i släpkedjor.
- Tål höga mekaniska belastningar.
- Är resistenta mot mineraloljebaserade smörjmedel och är ofta kemiskt resistenta.
- Kan användas i torra, fuktiga miljöer och i synnerhet i tuffa och oljiga miljöer.
Vilket kontaktdon är det rätta?
Kontaktdon för servoapplikationer måste vara så små som möjligt, tåla vibrationer, vara robusta, EMC-skyddade och även beständiga mot fukt, oljor och damm. Cirkulära kontaktdon har etablerats för att ansluta en servomotor eller dess feedbacksystem, särskilt M12-, M17-, M23-, LS1-, LS1.5-, LS3- och V4.0-familjerna.
- Förnicklad eller plastbelagd kåpa för kontaktdon
- Vid inkoppling kan skyddsklass IP 66/67 uppnås.
- Kan användas vid -20 °C till 130 °C
Erbjuder förbättrat skydd mot elektromagnetisk störning: Kabelns skärm är krimpad med två metallhylsor, vilket möjliggör 360° kontakt. Detta säkerställer en ännu effektivare avledning av störningssignaler.
- Säker låsning genom automatiserad pressningsprocess
- Plastbelagd kåpa för kontaktdon
- Vid inkoppling kan skyddsklass IP 67 uppnås.
- Kan användas vid -20 °C till 90 °C
Viktig information
Servodrivningar anses vara oumbärliga i modern automationsteknik. De arbetar med högsta precision eftersom de kan styras, justeras och positioneras.
Vilka är komponenterna i en servodrift?
- En servostyrning och
- en servomotor.
De drivs i en permanent kontrollslinga.
© 2025, skapad med AI-teknik. Kommersiell användning enligt användarvillkoren för Microsoft Copilot.
Servomotorer är speciella elmotorer (som kan vara likströms-, asynkron- eller synkronmotorer) där rotorns exakta vinkelposition, dess rotationshastighet och acceleration kan bestämmas med hjälp av ett integrerat feedbacksystem. De respektive faktiska värdena överförs till ett elektroniskt styrsystem, servocontrollern. I vanliga fall tar frekvensomriktaren med motorstyrning på sig denna uppgift. Om servomotorns faktiska tillstånd skiljer sig från måltillståndet kan frekvensomriktaren justera utgångsfrekvensen eller spänningen och därmed servomotorns vridmoment och hastighet.
Servodrifter finns inom hela automationssektorn, till exempel inom maskinteknik, energiteknik, fordonsindustrin, transportbandsteknik, robotteknik och livsmedels- och dryckessektorn.
Å ena sidan imponerar de med sin kompakta design och sin låga vikt. Framför allt förkortar dock servodrifterna processtiderna och ökar avsevärt ett systems effektivitet.
© 2025, created with AI technology. Commercial use according to Microsoft Copilot Terms of Use.
Servokablar ansluter servomotorn och dess feedbacksystem till frekvensomriktaren ansluten uppströms inom en servoapplikation.
Servoapplikationer är alla applikationer som styrs av en elektrisk, frekvensreglerad servodrift.
Servokablaage är anslutningsklara servokablar där båda ändarna är redan förberedda för anslutning – dvs. kontaktdon, ändhylsor och kabelskor är redan monterade. För dig som slutanvändare finns det inget behov av att avisolera kabeln, krimpa kontakterna eller montera kontaktdonet. Fördelen ligger helt klart i kombinationen av tidsbesparing, säkerhet, kvalitet och enklare processer. Servokablage från LAPP kan användas omedelbart.
Oavsett vilka förutsättningar du har: vi skräddarsyr din servokabel så att den uppfyller dina specifikationer och gällande branschstandarder. Skriv in drivningsstandard, typinformation och önskad kabellängd. Du får sedan all information om originalkablaget eller LAPPs alternativ enligt den valda standarden.
- genom exakt styrning och positionering av de apparater och maskiner som ska styras,
- genom hög repeterbarhet i processerna,
- genom hög acceleration och retardation av de utförda rörelserna.
- Positioneringsaxlarna i en tappningsanläggning för drycker arbetar med millimeterprecision tack vare sensorer för rotorposition. De enskilda processtegen är noggrant samordnade så att vätskan hamnar i flaskan i stället för bredvid den. Även efter en miljon upprepningar.
- Perfektionen vid bearbetning med CNC-maskiner, såsom laserskärning, fräsning, svarvning eller slipning (och allt detta med exakt acceleration och retardation), skulle vara otänkbar utan mycket dynamisk axelstyrning.
- Monterings-, sorterings- och målningsrobotar kan bara utföra ett sådant mästerligt arbete med exakt styrbara och justerbara servodrifter.
- Även inom teater- och scenteknik sker styrningen av rörelsesekvenser i scenmiljön via servodrifter. Då är det dags att säga: "Ridå upp för...!
Individuella komponenter för din servoanslutning
