Cirkulära kontaktdon

Vad är cirkulära kontaktdon?

Ett kontaktdon som viktig komponent inom elteknik gör att du enkelt kan ansluta kablar till en utrustning och när som helst lossa dem igen.

Elektriska kontaktdon finns tillgängliga i alla tänkbara utformningar. Förutom cirkulära kontaktdon, sett framifrån, är rektangulära, ovala och trapetsformade kontaktdon vanliga på marknaden. Kontaktdon med en cirkulär kontaktyta används även inom hushållssektorn. Alla konventionella hushållsuttag är runda. Men vad är skillnaden mellan cirkulära kontaktdon för hushållssektorn och cirkulära kontaktdon för industrin?

Om det inte finns någon specifik standard utvecklas och testas industriella kontaktdon i enlighet med IEC 61984. Standarden hänvisar till ”kontaktdon” medan begreppet kontakt ofta används. Denna kontaktdonsstandard tar hänsyn till de högre kraven för elektriska kontaktdon som används i industriella applikationer. På industriella kontaktdon används vanligtvis material av högre kvalitet jämfört med kostnadseffektiva kontaktdon för hushållssektorn. Industriella kontaktdon tenderar att ha högre kraftreserver. De är också mer robusta och bättre skyddade mot skadlig miljöpåverkan.

Alla cirkulära kontaktdon är dock inte likadana! I produktgruppen EPIC® med cirkulära kontaktdon erbjuder LAPP en omfattande produktportfölj så att du kan hitta det perfekta cirkulära kontaktdonet för din applikation. De cirkulära kontaktdonen känns också igen på beteckningen för respektive produktfamilj, t.ex. M12 cirkulära kontaktdon eller M23 cirkulära kontaktdon. Lär dig mer om cirkulära kontaktdon och bli expert på detta intressanta område!

Var används cirkulära kontaktdon?

Vissa cirkulära kontaktdon har etablerat sig i vissa industriella applikationer. Familjerna M17, M23, LS1, LS1.5, LS3 används väldigt ofta i elmotorer, i synnerhet servomotorer. Fördelen är uppenbar: kontaktdonet för denna applikation måste vara så litet som möjligt, tåla vibrationer, vara robust och EMC-skyddat samt även vara beständigt mot fukt, oljor och damm. Därför används EPIC® cirkulära kontaktdon från LAPP väldigt ofta i servokablage. Tack vare alla fördelar återfinns cirkulära kontaktdon i en mängd olika industriella omgivningar där automatiserad styrning av komplexa processer spelar en viktig roll:

• maskinteknik
• energiteknik
• produktionssystem inom bilindustrin
• transportbandsteknik
• Livsmedelsindustri
• industriella robotar.

Vilka typer av runda kontaktdon erbjuder LAPP?

Cirkulära kontaktdon finns som enstifts- eller flerstifts-strömkontakter och som flerstifts-signalkontaktdon. Vår portfölj EPIC® med cirkulära kontaktdon är uppdelad i tre produktsegment:

EPIC® SIGNAL-kontaktdonen ger ett tillförlitligt skydd mot elektromagnetiska störningar tack vare den heltäckande metallkåpan och en integrerad EMC-förskruvning. Kabelns skärmfläta är exakt och säkert ansluten till kontaktdonet. De strömmar som skapas i kabelskärmen av elektromagnetisk strålning eller potentialskillnad avleds på så sätt helt säkert via kontaktdonet.

EPIC® SIGNAL-kontaktdon är tillgängliga i storlekarna M17, M23 och R3.0 (M27).

EPIC® POWER-kontaktdon används i krävande industriella applikationer där kontaktens yttermått måste vara så små som möjligt. Servomotorapplikationen är också typisk här. Dessa motorer återfinns i robotapplikationer, alla typer av produktionsmaskiner och t.o.m. i anläggningar som måste vara små. EPIC® POWER-kontaktdonen finns i storlekarna M12, M17, LS1 (M23), LS1.5 (M40) och LS3 (M58).

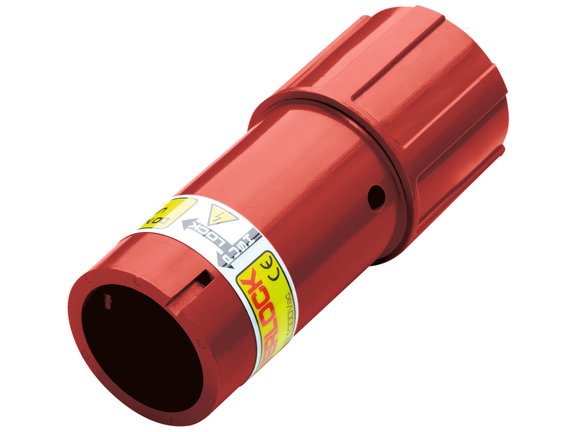

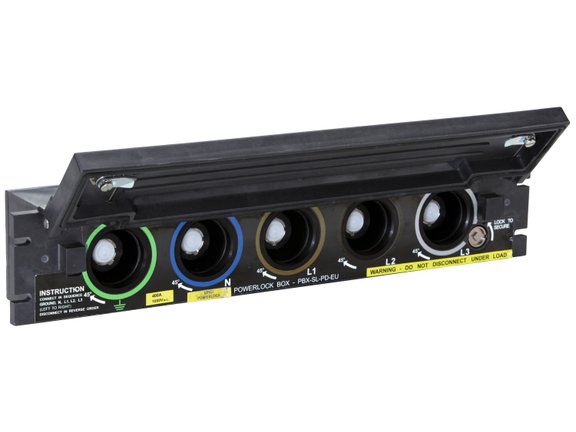

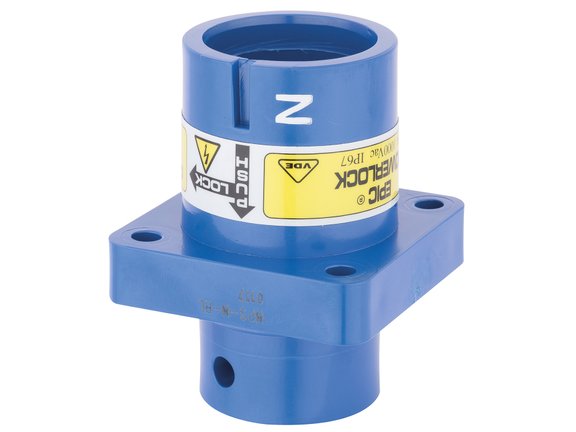

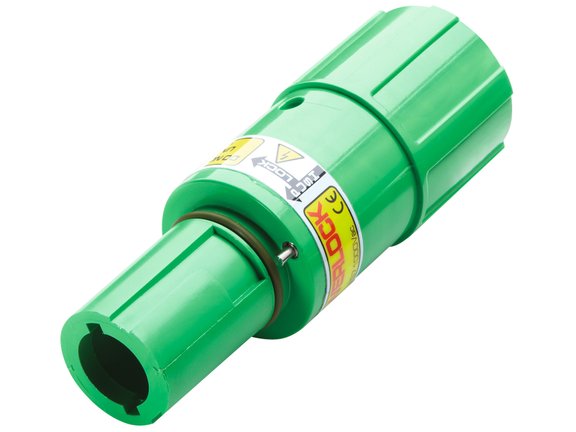

EPIC® POWERLOCK cirkulära kontaktdon är av enstiftsvariant och är färgkodade och geometriskt kodade för att förhindra felaktiga anslutningar. EPIC® POWERLOCK-kontaktdon är lämpliga för applikationer upp till 400 A (skruvanslutning) och 660 A (krimpanslutning).

Vilka är fördelarna med cirkulära kontaktdon?

EPIC® cirkulära kontaktdon har en mycket kompakt utformning. De vanliga serierna är helt metalliska och även metalliskt ledande. Detta är viktigt för att kunna erbjuda ett gott skydd mot elektromagnetiska störningar. Det gör att oönskade strömmar på kabelskärmen avleds via den metalliska ledande kontakten. De cirkulära kontaktdonen har även tätningar på insidan, viket ger ett bättre skydd mot mekanisk och kemisk påverkan.

Den industriella omgivning där cirkulära kontaktdon används kräver en robust utformning som tål skador från vätskor, smuts, extrema temperaturer och mekanisk påverkan. Cirkulära kontaktdon kan därför användas för applikationer i krävande miljöer där tillförlitliga komponenter är ett måste.

Hur är cirkulära kontaktdon konstruerade?

Varje kontaktdonsutformning består av en kåpa, en insats (även känd som isolerande del) och motsvarande han- eller honkontakter.

Kåpans huvudsakliga funktion är att skydda den elektriska anslutningen och kontakterna. Yttre faktorer som t.ex. omgivningstemperaturen eller att främmande föremål (damm), vätskor (vatten, olja eller kemiska ämnen) tränger in kan försämra den elektriska anslutningen. Kåpan bidrar också till mekanisk stabilitet, dvs. dess förmåga att motstå mekanisk påverkan, t.ex. stötar och vibrationer som kan orsaka slitage eller andra skador.

Kåporna på våra EPIC® cirkulära kontaktdon är tillverkade av metall eller plast. Metallkåporna har en ledande beläggning. Denna utformning säkerställer att den faktiska elektriskt ledande delen på kontaktdonet är säkert skyddad mot elektromagnetiska störningar. På plastkåporna går det inte att ansluta en kabelskärm, vilket innebär att de används med oskärmade kablar. Den högkvalitativa plasten ger dock också ett utmärkt skydd mot mekanisk och kemisk påverkan.

Kontaktinsatsen används för att hålla kvar och säkra kontakterna på ett säkert sätt. Här är kvaliteten på den plast som används och en robust konstruktion av kontaktinsatsen avgörande för att garantera en lång och tillförlitlig livslängd. Tack vare högkvalitativa material minimeras läckströmmar längs plastytan och störande urladdningar förhindras på ett säkert sätt.

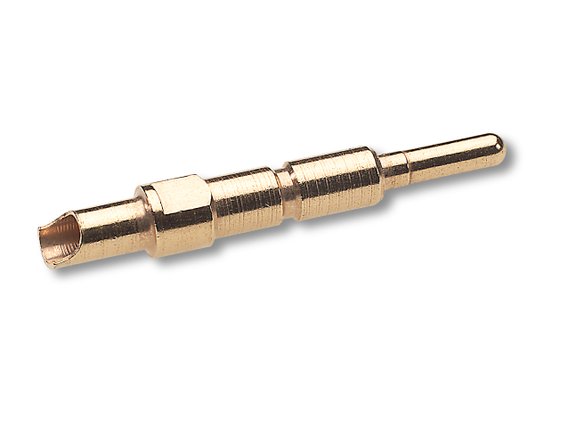

Kontakterna – de faktiska strömsändarna – är fast installerade i kontaktinsatsen. Dessa är flytande för att kompensera under anslutning och för att minimera instickskrafter. Av särskilt stor betydelse är kontaktytan där han- och honkontakterna möts (mellan två kontaktdon) och kontaktytan där ledaren är ansluten till kontakten (mellan kabel och kontaktdon).

Vilka polkonfigurationer finns i cirkulära kontaktdon?

Sättet som kontakterna är anordnade i en kontaktinsats kallas polkonfiguration. Antalet tillgängliga poler beror på antalet kontakter som kan användas i ett kontaktdon. Endast så många kontakter som det maximala antalet poler kan installeras. Om en polkonfiguration har t.ex. 7 poler kan upp till 7 kontakter installeras – men inte mer.

EPIC® cirkulära kontaktdon finns tillgängliga med olika polkonfigurationer, vilket beror på kontakternas olika konfigurationer, antal och typer.

Generellt gäller följande:

Exempel på polkonfigurationsbeteckningar och deras innebörd

Vilka utformningar finns det för EPIC® cirkulära kontaktdon?

Det finns ett stort utbud av varianter för EPIC® cirkulära kontaktdon. För att beskriva dess utseende – dvs. om ett cirkulärt kontaktdon är rakt, vinklat, har en kopplingsmutter eller yttre gänga, med eller utan fästfläns – används begreppet utformning. Använd vår utformningsöversikt för att hitta rätt utformning för din applikation.
