Zur Anwendung in öffentlichen Gebäuden mit hohem Personen- und Sachwert. Die grünen Dichtungen sind vollständig halogenfrei.
Erkennbar am HF im Namen, z.B. SKINTOP® MS-HF-M.
Mit den SKINTOP® Messing-Kabelverschraubungen von LAPP wird Ihr Kabel fixiert, zentriert, hermetisch abgedichtet und optimal zugentlastet. Vor allem in Umgebungen, wo eine hohe chemische und mechanische Beanspruchung des Produkts zu erwarten ist. Sie finden bei uns halogenfreie, extra zugentlastende, kältebeständige Kabelverschraubungen sowie Kabelverschraubungen mit EMV-Schutz, für ATEX-Bereiche und welche mit dauerhaftem Biegeschutz.
- Flachkabeleinführung
- Flachkabelverschraubung
- Kabelverschraubung
- Kabelverschraubung mit Biegeschutz
- Winkel-Kabelverschraubung
- M 10
- M 105
- M 110
- M 12
- M 16
- M 20
- M 24
- M 25
- M 32
- M 36
- M 40
- M 50
- M 56
- M 6
- M 63
- M 72
- M 75
- M 8
- M 80
- M 90
- NPT 1 1/2"
- NPT 1 1/4"
- NPT 1"
- NPT 1/2"
- NPT 1/4"
- NPT 2"
- NPT 3/4"
- NPT 3/8"
- PG 11
- PG 13,5
- PG 16
- PG 21
- PG 29
- PG 36
- PG 42
- PG 48
- PG 7
- PG 9
- Bahntechnik
- Prozessindustrie
- Robotik
- Baumaschinen
- Schiffbau
- Stromnetze
- Medizintechnik & Pharma
- Lüftungs- & Klimatechnik
- Landmaschinen
- Automotive
- Intralogistik
- Lebensmittelindustrie
- Montageautomation
- Verpackungsindustrie
- Werkzeugmaschinen
- Aufzüge
- NPT
- PG
- metrisch
- Chemisch beständig
- Einsatz im Ex-Bereich
- Flammwidrig
- Halogenfrei
- Schlagfest
- UV-beständig
- Vibrationsschutz
- Brandschutz-geprüft für Schienenfahrzeuge
- CCCex-zertifiziert
- CE gekennzeichnet
- DNV zertifiziert
- UL listed
- UL recognized
- VDE zertifiziert
- cUL listed
- cUR recognized
Was ist eine Messing-Kabelverschraubung?
Generell dienen alle Kabelverschraubungen, manchmal auch Kabeldurchführungen oder Kabeleinführungen genannt, zur Einführung einer Leitung oder eines isolierten Leiters in ein Gehäuse. Die Kabelverschraubung erfüllt dabei die funktionalen Anforderungen des Abdichtens und Fixierens und der Zugentlastung.
Messing-Kabelverschraubungen sind eine Sorte von Metall-Kabelverschraubungen. Messing ist eine Kupfer-Zink-Legierung (CuZnX) mit einem Zinkanteil von bis zu 40 %. In geringen Mengen dürfen auch weitere Metalle beigemischt werden. Messing liefert eine gute chemische Beständigkeit sowie eine besondere mechanische Stabilität und wird deswegen bei der Herstellung von Kabelverschraubungen sehr gerne eingesetzt.
LAPP Kabelverschraubungen aus Messing sind mehrheitlich aus vernickeltem Messing, d.h. sie verfügen über einen zusätzlichen Nickelüberzug. Denn Nickel, auch ein Metall, ist korrosionsbeständig sowie verschleißfest und schützt den Messingkörper so vor vielen Umwelteinflüssen und folglich Beeinträchtigungen seiner Funktion. Die Korrosionsschutzwirkung wird durch den Salzsprühnebeltest nach DIN EN ISO 9227 untermauert, den die Messingbestandteile der LAPP Kabelverschraubungen bestehen.
Welche unterschiedlichen Messing-Kabelverschraubungen gibt es bei LAPP?
Bezeichnung: Wir bei LAPP führen unsere Messing-Kabelverschraubungen unter der Produktmarke SKINTOP® und der Untermarke SKINDICHT®.
Metallzusammensetzung: Die große Mehrheit unserer Produkte innerhalb der Produktgruppe „Messing Kabelverschraubung“ ist standardmäßig aus vernickeltem Messing. Unser Portfolio umfasst außerdem auch Kabelverschraubungen aus bleifreiem, vernickeltem Messing.
Produktunterscheidung nach Eigenschaften
SKINTOP® MS-M BRUSH
Sorgen für eine optimale Kontaktierung des Abschirmgeflechts der Leitung und halten Störsignale von außen sicher fern.
Erkennbar am BRUSH oder SC im Namen, z.B. SKINTOP® MS-M BRUSH oder SKINTOP® MS-SC-M.
Für extra hohe Zugentlastung Ihrer Leitungen.
SKINTOP® GRIP-M, SKINDICHT® SKZ-M, SKINDICHT® SHZ-M
Für den Einsatz bei extremen Minustemperaturen. Erkennbar am COLD im Namen, z.B. SKINTOP® COLD.
SKINDICHT® SVF-M

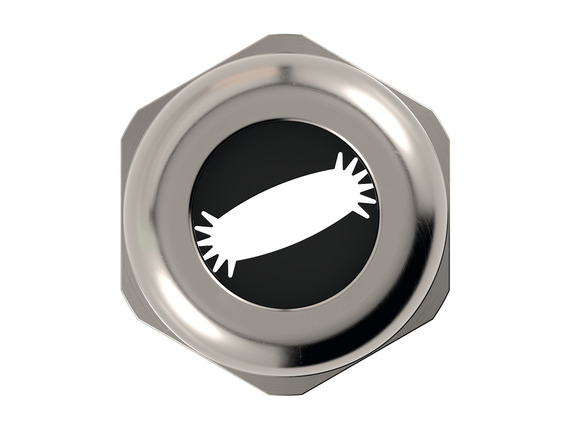

Mit originellem Dichteinsatz zur hohen Abdichtung von verschiedenen Flachleitungskonturen (z.B. eckig oder rund). SKINTOP® FLAT (patentierter Dichteinsatz) SKINDICHT® SVF-M.

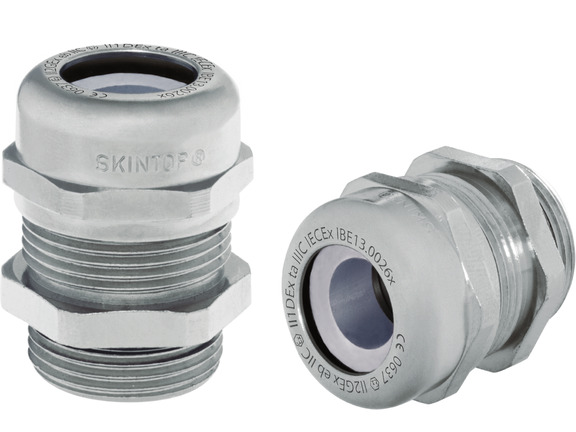

Zur Verwendung an Geräten, Maschinen und Anlagen der Zündschutzart „Erhöhte Sicherheit“ („e“).
Erkennbar am ATEX im Namen, z.B. SKINTOP® MS-M ATEX.
Für bewegte Anwendungen mit hohem Anspruch an mechanische Stabilität.
SKINTOP® BS-M METALL, SKINDICHT® SR-M, SKINDICHT® SR-SV-M.
Eigens für Anwendungen mit limitierten Platzverhältnissen zur Erreichung einer hohen Packungsdichte. Erkennbar am MINI im Namen, z.B. SKINDICHT® MINI.
SKINTOP® MSR-M

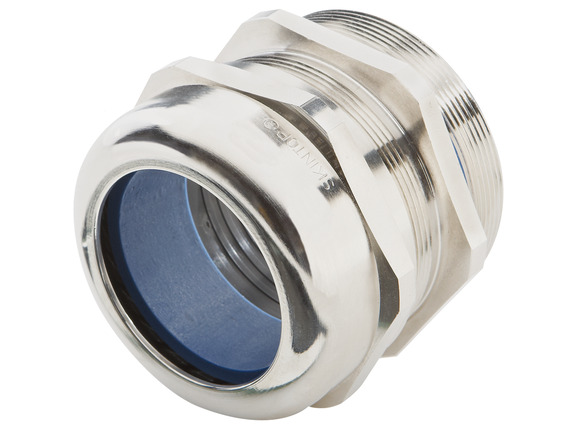

Speziell für dickwandige Gehäuse.
Erkennbar am XL im Namen, z.B. SKINTOP® MS-M-XL.
Speziell für dickwandige Gehäuse.
Erkennbar am XL im Namen, z.B. SKINTOP® MS-M-XL.
Warum werden bleifreie Kabelverschraubungen eingesetzt?
Wir sind sicher - wer in Zukunft erfolgreich sein will, muss seinen Fokus auf Nachhaltigkeit legen
Durch die frühzeitige Entwicklung passender Verbindungslösungen für Ihre Anforderungen, ermöglichen wir maximale Planbarkeit in Ihren Langzeitprojekten.
Zum Hintergrund:
Metallische Werkstoffe müssen seit längerem auf Blei als Beimischung zur leichteren Verarbeitung verzichten – mit einer Ausnahme: In Kupferlegierungen sind noch immer bis zu 4 Prozent erlaubt – dazu gehört auch Messing, das allseits beliebte Metall für Kabelverschraubungen.Diese Ausnahmeregelung sollte bereits am 21. Juli 2021 auslaufen, wird sich nun aber noch etwas verzögern. Endet die Ausnahme, darf auch Messing kein Blei mehr enthalten, das legt die europäische Richtlinie RoHS (Restriction of Hazardous Substances) fest. In der REACH-Chemikalienverordnung steht Blei zudem auf der Kandidatenliste der „Substances of very high concern“, die folglich schon bald verboten werden könnten.
LAPP hat vorausgedacht und die erste bleifreie SKINTOP® Kabelverschraubung auf den Markt gebracht. Für Sie und Ihre Anwendungen.

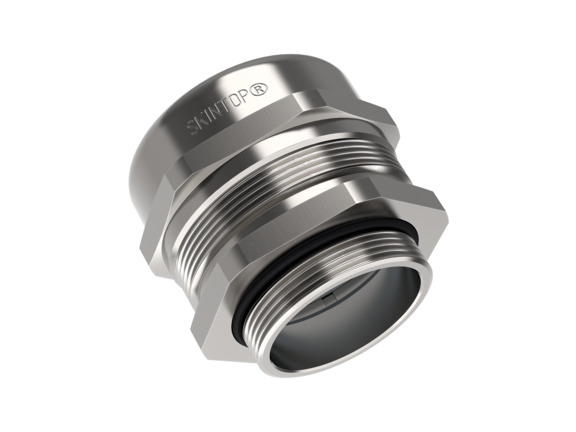

SKINTOP® The new lead-free brass gland – made by LAPP
Wann kommen Messing-Kabelverschraubungen zum Einsatz?
Häufig bestimmt nicht alleine das Material der Kabelverschraubung ihren Einsatz.
Auch die Art der verwendeten Leitung, die durchzuführen ist, die Umgebung, in der die Kabelverschraubung genutzt werden soll sowie die Summe an Eigenschaften, die sie erfüllen muss, spielen eine Rolle.
An einem Gerät oder einer Maschine kann es durchaus Kabelverschraubungen sowohl aus Kunststoff als auch aus Messing geben. Ziehen Sie Kabelverschraubungen aus Messing grundsätzlich immer dann in Betracht, wenn Sie eine hohe chemische und mechanische Beanspruchung für das Produkt erwarten (nur Kabelverschraubungen aus Edelstahl können das überbieten und sind noch beständiger). Unsere Produkte kommen typischerweise in diesen Bereichen zum Einsatz:
- Maschinen- und Anlagenbau
- Schaltschrankbau
- Windkraft
- Landwirtschaft
- Gebäudeinstallation
- Schienenverkehr
- Schiffsbau
Warum Messing-Kabelverschraubungen von LAPP kaufen?
Außergewöhnliche Spezialprodukte für herausfordernde Spezialanwendungen
Sie wollen eine Messing Kabelverschraubung kaufen? Wir haben die wichtigsten Eigenentwicklungen aus dieser Produktgruppe für Sie zusammengestellt, mit denen wir uns am Markt besonders hervorheben. Überzeugen Sie sich selbst:
Sie suchen nach einer Kabelverschraubung die sicher, schnell und unkompliziert installiert werden kann und einen optimalen EMV-Schutz bietet? Dann setzen Sie am besten auf unsere SKINTOP® MS-M BRUSH. Durch ihre innovative – und deswegen patentierte – 360°-Messingbürste, bietet sie einen niederohmigen Kontakt zwischen Schirmgeflecht und Verschraubung, ohne dabei das Schirmgeflecht zu beschädigen.
Bei lackierten, eloxierten oder pulverbeschichteten Gehäusen greifen Sie am besten auf eine Gegenmutter mit Schneidkanten zurück. Die SKINDICHT® SM-PE-M sorgt für eine optimale Kontaktierung des Gehäuses, schützt Ihre Anwendung so vor elektromagnetischen Störungen und dient dem Potentialausgleich.
Sie setzen Kunststoffverschraubungen ein? Der perfekte Moment, Ihnen unsere innovative EMV-Erweiterung vorzustellen: SKINTOP® BRUSH ADD-ON. Die weltweit erste, patentierte, aktive EMV-Gegenmutter. Schneidet sich ins Gehäuse und bietet gleichzeitig einen optimalen, niederohmigen 360° Schirmkontakt. Weitere Informationen über unser Bürstensystem erhalten Sie hier.
Ihre Flachleitungen benötigen besondere Zuwendung. Das wissen wir und haben deshalb die SKINTOP® FLAT mit spezieller Dichtungskonstruktion entwickelt, die sowohl bei eckigen als auch bei runden Leitungskonturen eine effektive Abdichtung ermöglicht.
In Anwendungen mit wiederkehrenden Bewegungen, speziell auch an Elektrohandgeräten, geht es manchmal so wild zu, dass übliche Kabelverschraubungen dem Kabel oder der Leitung keinen ausreichenden Schutz vor übermäßigen Biegungen bieten können. Für diese Einsatzzwecke empfehlen wir Ihnen die SKINTOP® BS-M METALL mit Biegeschutz-Federspirale aus Edelstahl und Schonring. Abknicken oder Aderbruch waren gestern. Diese Kabelverschraubung wurde auf Biegen und Brechen getestet.

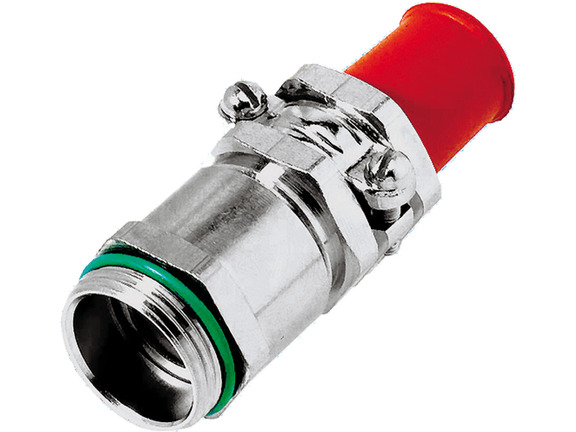

Wenn an einer Leitung mal richtig gezogen wird oder das Kabel hin und her gebogen wird, wachsen auch die Anforderungen an die richtige Kabelverschraubung. Mit der SKINTOP® GRIP-M hat LAPP eine Kabelverschraubung im Programm, die für solch anspruchsvolle Anwendungen konzipiert ist. Ihr Doppelbügel sichert einen zuverlässigen Biege- und Knickschutz der Leitung, da die Leitung darin rundum schonend geklemmt wird. Dadurch wird eine für eine zehnmal höhere Zugentlastung erreicht als bei herkömmlichen Kabelverschraubungen. Die SKINTOP® GRIP-M wurde in erster Linie für Maschinen- und Anlagenteile konstruiert, die bewegt werden, wie etwa Fußschalter, Kreissägen oder Steuerbirnen.
In Anwendungen, in denen Personen und Sachgüter bestmöglich vor eventuellen Brandeinwirkungen geschützt werden sollen, ist bei der Produktauswahl auf absolute Halogenfreiheit zu achten. Die Materialien sollen grundsätzlich halogenfrei sein, damit sich im Brandfall keine giftigen Gase bilden.
Die SKINTOP® MS-HF-M mit halogenfreien Dichtungen eignet insbesondere auch für die Bahntechnik, da ihre Materialien im Brandfall selbstverlöschend sind. Sie erfüllt die Anforderungen an die Brandsicherheit nach DIN EN 45545-2 und DIN EN 45545-3 (Gefährdungsstufe HL3 bzw. Feuerwiderstandsklasse E30) und ist in Schienenfahrzeugen normenkonform einsetzbar.
