Gamme étendue
Choisissez le switch parfait parmi plus de 20 produits.
Les switchs réseau servent à la distribution et à l'échange de données dans les réseaux Ethernet industriels. Nos switchs administrés et non administrés de la marque ETHERLINE® ACCESS sont faciles à installer et permettent des débits de transmission de données élevés dans de larges plages de température, même dans des conditions d'utilisation difficiles. Un must pour votre Smart Factory !
- Module SFP
- Switch administré
- Switch non administré
- Listé UL
- Marquage CE
- TÜV certifié
Que sont les switchs Ethernet ?
La numérisation entraîne également des volumes de données de plus en plus importants dans les halls de production. En conséquence, l'Ethernet en tant que technique de transmission de données, qui est déjà devenue la norme dans les environnements de bureaux, prend également de plus en plus d'importance dans l'environnement industriel. Le défi pour les câbles de transmission de données industriels consiste à transmettre de manière fiable des taux de transmission de données toujours plus élevés, même dans des environnements industriels difficiles.
Les commutateurs de réseau industriel Ethernet, souvent appelés simplement commutateurs Ethernet ou commutateurs industriels, en sont des composants essentiels. Grâce à des câbles de raccordement en cuivre ou en fibre optique, ils relient tous les appareils compatibles Ethernet dans un réseau. Ils servent en quelque sorte à la connexion physique des réseaux informatiques locaux et assurent que les données peuvent être échangées ou partagées.
Les switchs font partie des composants actifs d'un réseau et ne sont plus présents uniquement dans les centres de données, mais également dans les armoires de commande des machines des installations de production. Les switchs sont montés sur le profilé chapeau dans l'armoire de commande, dans des racks industriels ou directement sur la machine.
La tâche d'un switch ? Transmettre les paquets de données de manière ciblée et sans défaillance.
Les commutateurs ne transmettent les paquets de données qu'aux participants au réseau qui sont censés les recevoir (routage direct). Les switchs disposent de plusieurs ports pour le raccordement de différents appareils récepteurs. Ces ports sont généralement entièrement duplex, c'est-à-dire qu'ils peuvent envoyer et recevoir des paquets en même temps.
Quelles sont les caractéristiques distinctives des switchs réseau ?
Vaste mise en réseau de composants d'automatisation.
Les switchs distribuent les paquets de données Ethernet dans chaque secteur de l'entreprise, c'est-à-dire qu'ils relient parfois des centaines ou des milliers d'appareils terminaux entre eux.
Collaboration harmonieuse
Les switchs évitent la collision des paquets de données ou une mauvaise transmission des paquets de données, qui entraînerait une défaillance de la connexion et des interruptions de production.
Transmission de données performante
Les switchs amènent même de grandes quantités de données très rapidement et sans pertes vers la bonne destination.
Construction robuste
Selon le cas d'application, les switchs résistent même à des environnements difficiles. Pour cela, ils doivent être résistants aux chocs et aux tensions, à la température et à la saleté.
Comment fonctionnent les switchs ?
Les switchs peuvent maîtriser différents modes de transmission.
Si un switch reçoit un paquet de données, la situation suivante se produit (selon IEEE 802.3) :
Mode de transmission Store&Forward
- Une fois l'ensemble du paquet de données reçu, celui-ci est mis en mémoire tampon.
- L'absence d'erreur est vérifiée dans le paquet de données (à l'aide de la somme de contrôle CRC).
- L'adresse MAC de l'émetteur est lue et mise en correspondance avec les adresses cibles dans le tableau d'adresse source (SAT).
- Si l'ensemble du paquet de données ne contient aucune erreur, il est redirigé vers l'adresse cible.
À quoi sert l'adresse MAC ?
MAC signifie Media Access Control. Il s'agit d'une indication d'adresse pour l'identification claire d'un appareil réseau. Seule cette adresse permet aux participants de communiquer entre eux dans un réseau local.
L'adresse MAC se compose de 48 bits ou 12 caractères. Les 6 premiers caractères sont immuables et contiennent des informations sur le fabricant de l'appareil.
Exemple d'une adresse MAC LAPP : 7C-F9-5C-E6-49-03
Mode de transmission Cut-Through
- Lors de l'arrivée du paquet de données, seuls les 6 octets qui fournissent des informations sur l'adresse cible sont contrôlés pour détecter toute erreur.
- L'adresse MAC de l'émetteur est lue et mise en correspondance avec les adresses cibles dans le tableau d'adresse source (SAT).
- Si l'adresse de destination du paquet de données ne contient aucune erreur, celui-ci est redirigé vers l'adresse de destination. Cela signifie que les cadres défectueux sont également transférés.
- Le switch récepteur effectue une vérification d'erreur, au cours de laquelle un cadre défectueux est finalement rejeté.
Contrairement au Store&Forward, la médiation Cut-Through n'attend pas l'arrivée complète du cadre et aucun contrôle d'erreur n'est effectué à l'aide de la somme de contrôle CRC. Ceci assure une latence plus faible, ce qui est parfois très souhaitable lors de la transmission de données. En revanche, Store&Forward permet une transmission de données de plus grande qualité.
Chaque switch est différent
Les sept couches (layers) du modèle OSI
Switchs couche 2 simples
Les switchs simples, ou switchs couche 2, fonctionnent sur la couche de sécurité, la deuxième couche dans le modèle OSI. Ils veillent « simplement » à ce que les paquets de données reçus dans un réseau local soient transmis et distribués sans erreur (switching).
La commutation au niveau de la couche 2 s'effectue en déterminant les adresses MAC.
Les switchs couche 2 ne communiquent pas avec les switchs en dehors de leur propre LANs.
À quoi sert l'adresse IP ?
IP signifie Internet Protocol. Il s'agit d'une indication d'adresse pour l'identification et l'adressage sans équivoque d'un appareil réseau, y compris en dehors de son réseau. Seule cette adresse permet aux participants de différents réseaux de communiquer entre eux.
L'adresse IP se compose de 32 bits (IPv4) ou 128 bits (IPv6). Elle contient des informations sur l'adresse réseau et l'adresse hôte.
Exemple d'adresse IPv4 : 192.168.1.10
Switchs couche 3 avec fonctions supplémentaires
A l'opposé, on trouve des switchs qui, en plus de la transmission de paquets de données au sein d'un réseau LAN, relient également plusieurs réseaux LAN et VLAN (Virtual Local Area Networks) entre eux et possèdent en outre des capacités d'acheminement (routing). Ces switchs sont également appelés switchs couche 3 car ils fonctionnent sur la 3ème couche du modèle OSI, la couche de transmission. Ils transmettent des paquets de données à l'aide d'adresses IP.
Contrairement aux véritables routeurs, elle n'établissent toutefois aucune connexion à Internet.
Qu'est-ce qu'un switch administré ?
À la différence d'un switch non administré, un switch administré offre des fonctions d'administration. Ces fonctions offrent des possibilités de diagnostic et de surveillance pour le réseau ainsi qu'une meilleure protection des données.
Découvrez les différences :
Switch administré
Permet de « gérer » le réseau
Caractéristiques
Offre peu à beaucoup de fonctions d'administration pour
- le diagnostic
- la protection
- Surveillance
- Contrôle conditionnel du réseau
Avantages
- Peut être configuré (en profondeur)
- Protection contre les défaillances de raccordement grâce à une alimentation électrique redondante
- Offre une haute protection des données
- Permet le diagnostic à distance
Utilisation
- Pour des réseaux plus grands et plus complexes avec un volume élevé de paquets de données et une utilisation intensive du réseau.
Switch non administré
Ne permet PAS de « gérer » le réseau
Caractéristiques
- N'offre aucune fonction d'administration
Avantages
- Ne nécessite aucune configuration
- Fonctionne selon le principe Plug&Play
- Prix attractif
Utilisation
- Pour les réseaux plus petits et simples, par ex. pour la multiplication des ports.
Avez-vous besoin d'aide pour le choix d'un switch ?
Vous trouverez des switchs Ethernet chez LAPP dans la famille de produits ETHERLINE® ACCESS. Nos switchs, avec ou sans fonctionnalités de gestion, se distinguent par :
- Nombre de ports (4 à 16)
- Caractéristiques
- Protocoles de support
- Indice de protection IP (IP 20 à IP 67)
- Résistance à la température (jusqu'à -40 °C et jusqu'à +75 °C)
- Lieu d'installation (dans ou en dehors de l'armoire de commande)
Les critères de filtrage pratiques de l'Online Shop vous aident à trouver rapidement le produit que vous recherchez.
Pourquoi acheter des switchs chez LAPP ?
Grâce à notre expertise indépendante des protocoles, nous sommes en mesure de proposer à nos clients une large gamme de composants et de solutions systémiques pour l'automatisation des usines, des bâtiments et des processus.
Indépendance du protocole
Vous trouverez des switchs pour différents standards de protocole courants.
Achat complet
Qu'il s'agisse d'un câble, d'un câble de raccordement, d'une connexion enfichable ou d'un switch, vous pouvez tout acheter chez nous en une seule fois !
Aperçu de nos produits
Switchs IP67 pour applications décentralisées
Caractéristiques
- PROFINET et Non administré
- 8 Ports (10/100Base-T(X)) pour connecteurs M12 codage D
- Débit de transmission de données de 100 Mbit/s
- Le switch avec PROFINET CC-B prend en charge : MRP (client), LLDP, DCP, SNMP
- Le switch non administré prend en charge PROFINET CC-A
- Plage de tension : 18 - 30 VDC (M12 codage L)
- Plage de température : -40 °C à 75 °C
Avantages
- Installation directe sur le terrain
- Raccordements M12
- Etanchéité
- Résistance aux vibrations
Routeur NAT avec fonction pare-feu
Caractéristiques
- NAT (Basic NAT, NAPT) et redirection de port
- Fonction pare-feu intégrée
- Ports RJ45 : 10/100BaseT(X)
- Plage de température : -40 °C à 75 °C
- Plage de tension : 18 – 30 VDC
- UL 61010
Avantages
- Conception compacte avec beaucoup de ports
- Installation plus simple dans les réseaux déjà en place
- Configuration simple par interface web
- Montage industriel et peu encombrant du rail DIN
Firmware actuel NAT/pare-feu
Historique des modifications NAT/pare-feu
Manuel d'utilisation
QuickStartGuide
Switchs PROFINET® en version plate
Caractéristiques
- Switch PROFINET® avec 4, 8 et 16 ports
- Conformité PROFINET® classe B
- Priorisation des télégrammes PROFINET®
- Détection de voisinage via LLDP
- Ports RJ45 : 10/100BaseT(X)
- Plage de température : -40 °C à 75 °C
- Tension de service : 18 – 30 VDC
- UL 61010
Avantages
- Conception compacte avec beaucoup de ports
- Configuration simple par interface web
- Montage industriel et peu encombrant du rail DIN
PROFINET 4 ports GSDML xml
PROFINET 16 ports GSDML xml
PROFINET 4 ports GSDML bmp
PROFINET 8 ports GSDML bmp
PROFINET 16 ports GSDML bmp
Outil d'assemblage IP
Switch PROFINET 4 ports - firmware actuel
PROFINET 8 ports GSDML xml
Switch PROFINET 8 ports - firmware actuel
Switch PROFINET 16 ports - firmware actuel
QuickStartGuide
Manuel d'utilisation
Switches non administrés en version plate
Caractéristiques
- Switchs à 5, 8 et 16 ports
- Ports RJ45 : 10/100BaseT(X)
- Plage de température : -25 °C à 60 °C
- Plage de tension : 18 – 30 VDC
- UL 61010
Avantages
- Conception compacte avec beaucoup de ports
- Appareil prenant en charge PROFINET®
- Montage industriel et peu encombrant du rail DIN
Mode d'emploi sur le switch Ethernet non administré 8 ports
Mode d'emploi sur le switch Ethernet non administré 5 ports
Mode d'emploi sur le switch Ethernet non administré 16 ports
Switchs administrés
Caractéristiques
- Switchs avec 6 et 8 ports RJ45, 10/100 BaseT(X)
- Switchs avec 8 ports RJ45 et 2 ports SFP 10/100/1000 BaseT(X)
- Capacité pack mémoire tampon : 1 Mbit
- Alimentation en tension redondante : 24 VDC
- Protocoles pris en charge : HTTP, Telnet, EtherNet/IP, Modbus/TCP, IPv6, et de nombreux autres
- Plage de température : -40 °C à 75 °C
- UL 61010
- Choc : CEI 60068-2-27
- Chute libre : CEI 60068-2-32
- Vibration : CEI 60068-2-6
Avantages
Solutions tout-en-un ultra flexibles et disponibles au niveau mondial
Manuel d'utilisation
Manuel d'installation du matériel (HIM) pour ETHERLINE ACCESS M06T-2GEN / M08T-2GEN / M08T02SFP / M08T02GSFP

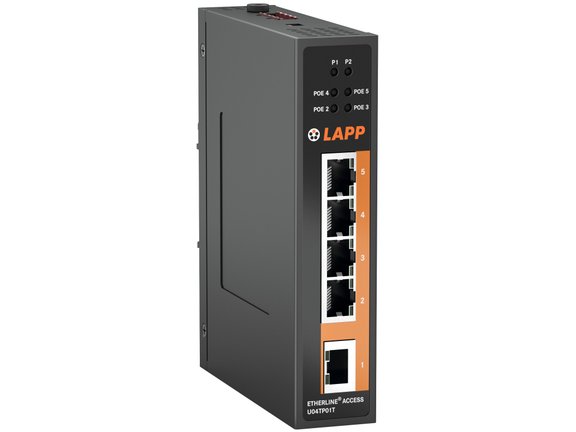

Switchs non administrés
Caractéristiques
- Switchs à 5, 8 et 16 ports
- Ports RJ45 : 10/100 Base T(X)
- Ports RJ45 : 10/100/1000 Base T(X)
- Capacité pack mémoire tampon : 1 Mbit
- Broadcast storm protection
- Alimentation en tension redondante : 24 VDC
- Plage de température : -10 °C à 60 °C
- UL 61010
- Choc : CEI 60068-2-27
- Chute libre : CEI60068-2-32
- Vibration : CEI 60068-2-6
Avantages
Solutions tout-en-un ultra flexibles et disponibles au niveau mondial
