LAPP kabel met de kleinste geleiderdoorsnede:
28 AWG ~ ca. 0,08 mm²
Onze voedings- en stuurstroomkabels vallen onder het productmerk ÖLFLEX® en staan al sinds jaar en dag voor oliebestendigheid en flexibiliteit. Met voedingskabels creëert u de optimale voeding; stuurstroomkabels daarentegen dragen signalen over voor de besturing van apparaten en machines. LAPP biedt u in dit productsegment een verscheidenheid aan kabels, waarmee u alle gebruiksmogelijkheden kunt afdekken. Blader door de portfolio: van eenvoudige, universeel toepasbare enkeladerige tot meeraderige kabels voor specifieke doeleinden, zoals robot- of kabelrupstoepassingen of zon- en windkracht.
- Compensatiekabel
- DC-voedingskabel
- Encoderkabel

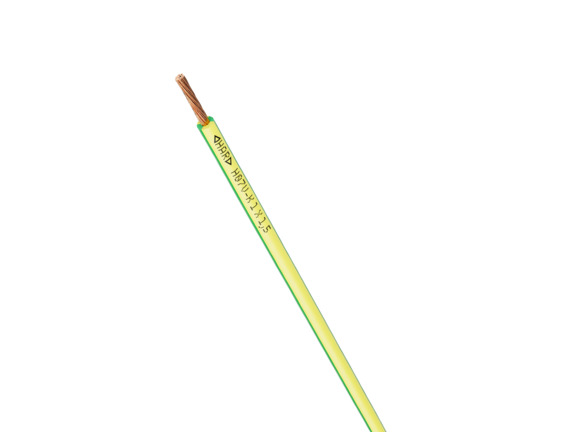

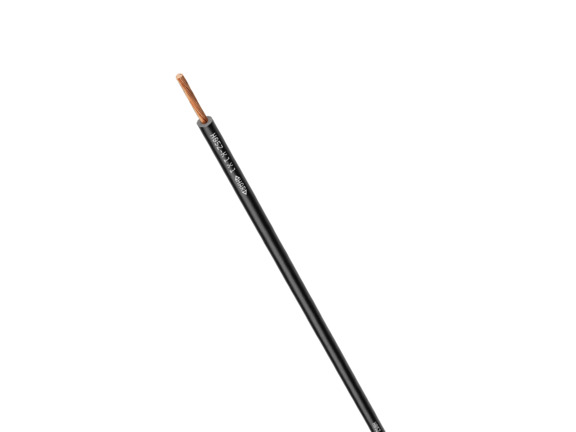

- Enkeladerige kabel
- Hefkabel
- Installatiekabel
- Kabel voor spoorwegtoepassingen
- Kabel voor transportbandsystemen
- Middenspanningskabel
- Montagesnoer
- Motorkabel
- Robotkabel
- Servokabel
- Solarkabel
- Spiraalkabel
- Sterkstroomkabels
- Thermokoppelkabel
- Verlengkabel
- Vlakke kabel
- Voedings- en stuurstroomkabel
- Voertuigkabel
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 23
- 24
- 25
- 26
- 30
- 32
- 34
- 35
- 36
- 37
- 40
- 41
- 42
- 48
- 50
- 51
- 52
- 56
- 61
- 65
- 80
- 100
- 0.09 mm²
- 0.14 mm²
- 0.18 mm²
- 0.25 mm²
- 0.22 mm²
- 0.34 mm²
- 0.35 mm²
- 0.5 mm²
- 0.75 mm²
- 0.8 mm²
- 1.0 mm²
- 1.5 mm²
- 2.5 mm²
- 4.0 mm²
- 6.0 mm²
- 10.0 mm²
- 16.0 mm²
- 21.0 mm²
- 25.0 mm²
- 33.0 mm²
- 33.7 mm²
- 35.0 mm²
- 50.0 mm²
- 70.0 mm²
- 95.0 mm²
- 120.0 mm²
- 150.0 mm²
- 185.0 mm²
- 240.0 mm²
- 300.0 mm²
- 400.0 mm²
- 500.0 mm²
- 630.0 mm²
- 800.0 mm²
- 1000.0 mm²
- Ja
- Nee
- Bestand tegen logen
- Brandstofbestendig
- Chemische weerstand
- Halogeenvrij
- Mechanische weerstand
- Oliebestendig
- Ozonbestendig
- PWIS-vrij
- UV-bestendig
- Vlamvertragend
- weerbestendig
- zuurbestendig
- ADR-goedkeuring
- Brandbescherming gecontroleerd voor railvoertuigen
- CE-gemarkeerd
- CSA-gecertificeerd
- DNV/GL-gecertificeerd
- Ecolab gecertificeerd
- HAR-gecertificeerd
- Lloyd's Register-gecertificeerd
- TÜV-gecertificeerd
- UL listed
- UL recognized
- VDE-gecertificeerd
- Vlamvertraging getest volgens UN/ECE-R118
- cUL listed
- cUR erkend
Wat zijn aansluit- en stuurstroomkabels?
Wat is een voedingskabel?
Een voedingskabel
- voorziet apparaten, machines en systemen van energie,
- dient voor de aansluiting van de energievoorziening van gebouwen,
- verdeelt energie, bijv. in kracht- en substations.
Want: zonder stroom werkt er niets!
Aansluitkabels worden ook wel energiekabels, stroomkabels, voedingskabels of vermogenskabels genoemd.
Een voedingskabel heeft ten minste 1 en ten hoogste 5 aders. Een meer dan 2-aderige uitvoering bestaat meestal uit een neutrale geleider, een beschermende geleider en een tot drie stroomgeleidende buitengeleiders (fases, L1-L3), afhankelijk van de een- of driefasige wisselstroom.
De doorsnede van de geleider is over het algemeen ≥ 0,5 mm², de afzonderlijke aders zijn door kleurcodering kleurgecodeerd volgens VDE 0293-308/HD 308 (aderidentificatiecode voor kleurgecodeerde laagspanningskabels en -draden). LAPP biedt u voedingskabels voor het laagspanningsbereik tot 1 kV en voor het middenspanningsbereik tot 30 kV.
Wat is een stuurstroomkabel?
Een stuurstroomkabel
- draagt besturingssignalen over binnen een besturingscircuit en
- stuurt met deze besturingssignalen machinecomponenten aan
Met een stuurstroomkabel wordt de interne en systeemoverschrijdende bekabeling tussen elektrische apparaten, machines, schakelpanelen en sensoren en actuatoren tot stand gebracht.
De stuurstroomkabel verzendt eenvoudige signalen die dienen voor het besturen van machines en de componenten daarvan. De signaalontvangers voeren aan de hand van de besturingssignalen een actie uit.
Een stuurstroomkabel kan 2 tot typisch 25, in zeldzame gevallen ook tot 100 genummerde aders bevatten. De geleiderdoorsnede ligt gewoonlijk tussen 0,5 mm² en 2,5 mm², maar kan afhankelijk van de toepassing ook tot 35 mm² bedragen. Een stuurstroomkabel moet flexibel en plaatsbesparend zijn, en zo min mogelijk buigradiussen hebben.
Grootste geleiderdoorsnede
LAPP kabel met de grootste geleiderdoorsnede:
1.000 mm²
1.000 mm²
De meeste aders
De meeraderige stuurstroomkabel van LAPP heeft 100 aders
Informatie over standaarden
De meeste van onze aansluit- en stuurstroomkabels vallen onder de Laagspanningsrichtlijn 2014/35/EU van het Europees Parlement en de Raad voor elektrische apparatuur met een Nominale spanning tussen 50 en 1000 volt (wisselstroom) en tussen 75 en 1500 volt (gelijkstroom).
Aansluit- en stuurstroomkabels worden vaak in dezelfde toepassingen gebruikt, maar hebben echter verschillende taken. Terwijl bij de volgende afbeelding de voedingskabel voor de stroomvoorziening van de schakelkast van de machine zorgt, geven de stuurstroomkabels de uit te voeren opdrachten door aan de machine.
1 voedingskabel, 2 sensor-actoren, 3 stuurstroomkabels, 4 switches en sensoren
ÖLFLEX® stuurstroomkabels
Waar staat ons productmerk ÖLFLEX voor?
De geschiedenis van LAPP begint met een ÖLFLEX® kabel. In 1957 vond Oskar Lapp de eerste industrieel geproduceerde kabel uit - een flexibele stuurstroomkabel met kleurcodering.
Tot op heden waren er geen kabels die ook konden worden omschreven als een ommantelde kabelbundeling van meerdere geïsoleerde geleiders. Vroeger werden aders nog moeizaam en afzonderlijk in beschermslangen getrokken.
Een grote industriële verandering vond plaats met de oliebestendige en flexibele ÖLFLEX® kabels van LAPP.
Sindsdien geldt het merk ÖLFLEX® als synoniem voor aansluit- en stuurstroomkabels van LAPP.
Net als vroeger voldoen ÖLFLEX® kabels aan de hoogste eisen en zijn ze zelfs bestand tegen de zwaarste omstandigheden. Ondertussen worden verschillende productfamilies gecombineerd onder ÖLFLEX®.
Welke rol speelt de elektromagnetische compatibiliteit bij aansluit- en stuurstroomkabels?
Elektromotoren, schakelkasten en voedingskabels kunnen een storende invloed hebben op stuurstroomkabels en datakabels vanwege de elektromagnetische velden die ze genereren.
Als effectieve tegenmaatregel helpen koperen gevlochten afschermingen onder de buitenmantel van aansluit-, stuurstroom- en datakabels. Ze schermen de storingsvelden af in
in beide richtingen – op voorwaarde dat de elektromagnetische interferentie via een geschikt aardingsconcept in de grond kan worden afgevoerd.
Beslis, afhankelijk van uw toepassing, of uw aansluit- en stuurstroomkabels afgeschermd moeten zijn en daarmee elektromagnetisch compatibel moeten zijn.
De elektromagnetische straling van voedingskabels stoort omliggende apparaten en machines
De elektromagnetische straling van apparaten en machines stoort op zijn beurt de stroomvoorziening resp. de signaaloverdracht
Welke aansluit- en stuurstroomkabels vindt u bij LAPP?
Aansluit- en stuurstroomkabels moeten bestand zijn tegen vele mechanische invloeden zoals trekken, buigen, slijtage, snijden, torsie of druk. Van hen wordt vaak ook een bijzondere chemische bestendigheid, een uitgebreide temperatuurbestendigheid en bij gebruik buitenshuis natuurlijk ook een UV- en weersbestendigheid verwacht.
Ze vinden bijna overal toepassing: in de machine- en installatiebouw, in de meet-, regel- en verwarmingstechniek, in windenergie- en fotovoltaïsche systemen, in openbare gebouwen, luchthavens, stations, maar ook in de medische techniek, in de chemische industrie, de voedingsindustrie, in de bouwmachinebouw, de podiumtechniek, in mobiele elektrische apparaten en vele andere.
Het aantal aders, de geleiderdoorsnede, het basismateriaal van aderisolatie en de buitenmantel, maar ook het kabelontwerp (lagen, afscherming en bekabeling) en de verkregen certificeringen zijn uiteindelijk doorslaggevend
- van de uiteindelijke eigenschappen,
- de uitgewerkte nominale spanning en zodoende
- het toepassingsgebied en de installatiewijze
van een kabel.
Informatie over standaarden
Let er bij het kiezen van kabels en bekabeling op dat deze altijd moeten voldoen aan de geldende normen en richtlijnen. Volg de aanwijzingen van de internationale norm DIN EN 60204-1:2019-06. Deze regelt de veiligheid en de elektrische uitrusting van machines en definieert in deel 1 de eisen aan kabels en draden en de gebruiksomstandigheden daarvan. Controleer bovendien of er een specifieke productnorm met andere/uitgebreide eisen voor u bestaat die voorrang heeft. Dit kunnen bijvoorbeeld de gebruiksaanwijzingen van de IEC-publicatie 62440:2008 voor elektrische kabels met nominale spanningen tot 450/750 V zijn.
Nominale spanning
De nominale spanning is de referentiespanning waarvoor kabels en draden zijn geconstrueerd en gecontroleerd. Deze wordt door de verhouding U0/U in volt uitgedrukt; daarbij is:
- U0 de effectieve spanning is tussen een fasegeleider en de aarde
- U is de effectieve spanning tussen twee fasegeleiders van een meeraderige kabel of een systeem van montagesnoeren.
Welke productgroepen hebben we voor onze aansluit- en stuurstroomkabels gedefinieerd?
Kabel voor kabelrupsen
Gemaakt van fijne en extra-fijndradige geleiders voor maximale flexibiliteit
Robot- en torsiekabels
Speciale kerndraad maakt gelijktijdig buigen en draaien mogelijk
Kabels voor industriespecifiek gebruik

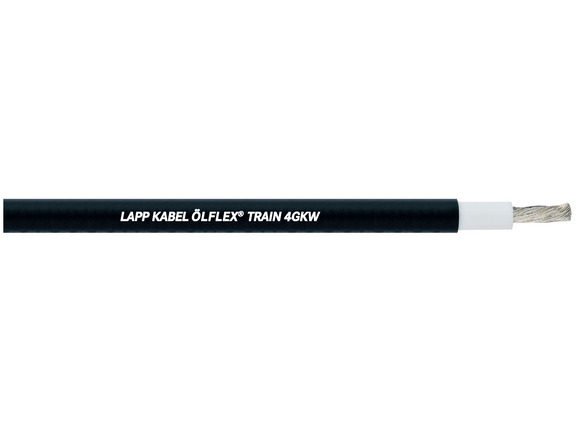

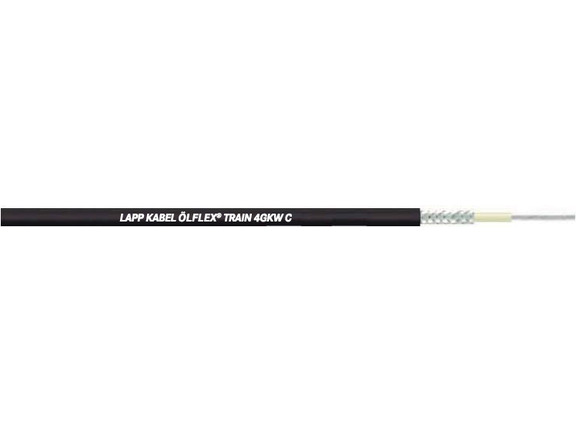

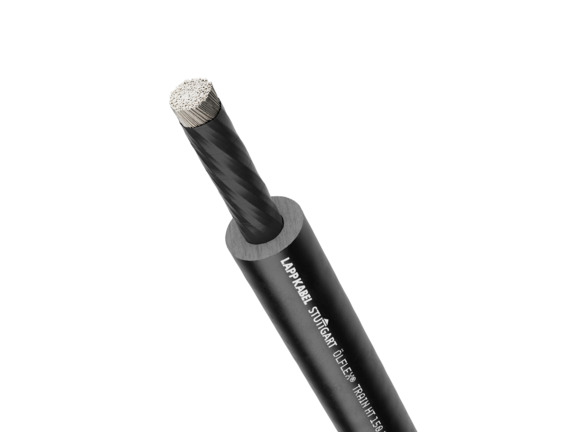

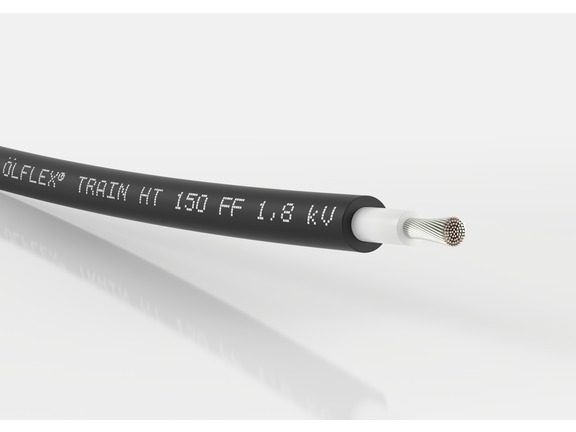

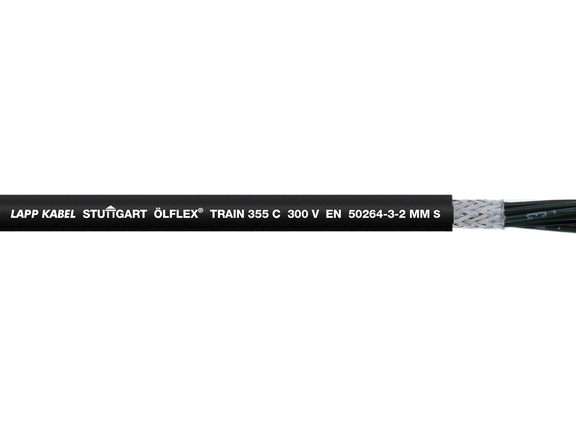

Voor gelijkstroomtoepassingen, SOLAR, TRUCK- en TRAIN-toepassingen

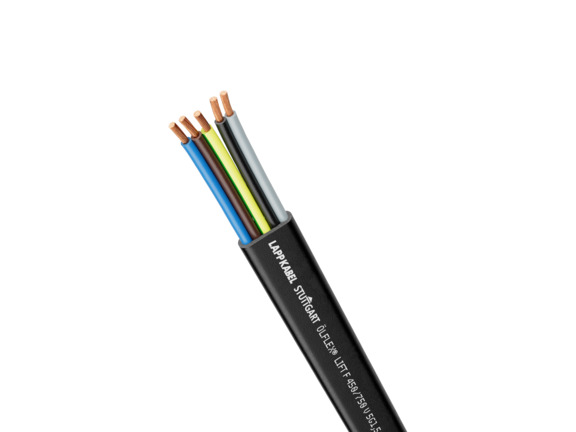

Kabels voor lift- en transportbandtechnologie
Met extra steunlint en/of versterkingen
