LAPP kabels voor kabelrupsen zijn voedings- en stuurstroomkabels voor gebruik in (zeer) dynamische kabelketens. Hun eigenschappen zijn optimaal aangepast voor permanent buigen. De kabels zijn in verschillende afgeschermde of niet-afgeschermde uitvoeringen verkrijgbaar en worden onderverdeeld in 3 zogenoemde toepassingsgerichte prestatieklassen ("Basic Line", "Core Line" en "Extended Line"). Zo vindt u snel uw product! Extra eigenschappen zoals een hoge weerstand tegen olie, slijtage en weersomstandigheden, evenals UL/CSA-certificeringen maken veel van deze producten tot echte multitalenten.
- Enkeladerige kabel
- Voedings- en stuurstroomkabel
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 12
- 14
- 16
- 17
- 18
- 20
- 25
- 26
- 30
- 34
- 36
- 41
- 42
- 50
- 65
- 0.5 mm²
- 0.75 mm²
- 1.0 mm²
- 1.5 mm²
- 2.5 mm²
- 4.0 mm²
- 6.0 mm²
- 10.0 mm²
- 16.0 mm²
- 25.0 mm²
- 35.0 mm²
- 50.0 mm²
- 70.0 mm²
- 95.0 mm²
- 120.0 mm²
- 150.0 mm²
- 185.0 mm²
- 240.0 mm²
- 300.0 mm²
- Ja
- Nee
- Chemische weerstand
- Halogeenvrij
- Oliebestendig
- Ozonbestendig
- PWIS-vrij
- UV-bestendig
- Vlamvertragend
- weerbestendig
- CE-gemarkeerd
- CSA-gecertificeerd
- DNV/GL-gecertificeerd
- Ecolab gecertificeerd
- UL listed
- UL recognized
- VDE-gecertificeerd
- Vlamvertraging getest volgens UN/ECE-R118
- cUL listed
- cUR erkend
Wat zijn kabels voor kabelrupsen?
Alle producten die u in de productgroep "kabels voor kabelrupsen" vindt, zijn aansluit- en stuurstroomkabels voor energievoorziening en signaaloverdracht die op grond van hun zeer flexibele eigenschappen in een kabelrups mogen worden gebruikt. Zij zijn in principe ideaal te gebruiken voor alle bewegende toepassingen waarbij kabels zeer vaak op een of meerdere plaatsen worden gebogen.
Welke service van LAPP wilt u gebruiken?
1
Ik heb alleen kabels voor kabelrupsen nodig, maar wil graag de productkeuzegids lezen.
Blijf op deze pagina en ontdek meer over kabels voor kabelrupsen.
2
Ik ben bekend met dergelijk werk en wil mijn kabelrups zelf configureren.
3
Ik geef de voorkeur aan een kabelrups die al voorgemonteerd is, met alles erop en eraan!
LAPP is uw componentenleverancier. Wanneer u echter niet op zoek bent naar afzonderlijke producten, maar naar holistische oplossingen, is LAPP graag ook uw componenten- EN systeemleverancier.
Nog steeds niet gevonden wat u zoekt?
Wat is een kabelrups?
Een kabelrups is een mechanisch systeem dat kabels en mediaslangen beschermt, draagt en leidt. En altijd daar waar sprake is van permantente dynamische bewegingen. Deze kunnen horizontaal of verticaal verlopen, maar ook cirkelvormig en spiraalvormig zijn. De kabels binnen de kabelrups dragen energie, signalen of gegevens tussen twee punten over die zich in relatieve beweging ten opzichte van elkaar bevinden. Hierdoor zijn verschuivingen, draaiingen of gecombineerde bewegingen van de kabels nodig.
Kabelrupsen worden vaak ook energietoevoersystemen, e-chains of kabeldragers genoemd.
Onze kabelrupsen worden in bewegende machinedelen door de kabelrups op gecontroleerde wijze voor meerdere miljoenen buigcycli geleid en beschermd. Zonder deze kabelrupsen zouden de kabels vrij snel door de permanent in werking staande krachten worden beschadigd en uitvallen.
Welke eigenschappen zijn bij kabelrupsen doorslaggevend?
Kabels moeten aan enkele eisen voldoen om als geschikt voor kabelrupsen te worden beschouwd, d.w.z. om geschikt te zijn voor het gebruik in een kabelrups:
- Kabels voor kabelrupsen beschikken meestal over extra-fijndradige, zelden ook over fijndradige geleiders voor de hoogste bewegingsflexibiliteit.
- Kabels voor kabelrupsen hebben een hoog buigvermogen en een kleine buigradius. Naar gelang het type kunnen deze producten tot de kleinste toegestane buigradius permanent bewegend worden gebogen zonder hun functionaliteit te verliezen. De buigradius wordt gedefinieerd met de x-waarde van de kabeldiameter (b.v. 10 x de buitendiameter).
- Opmerking: de minimale buigradius van de kabels moet overeenkomen met de toegepaste buigradius van het kabelrupssysteem!

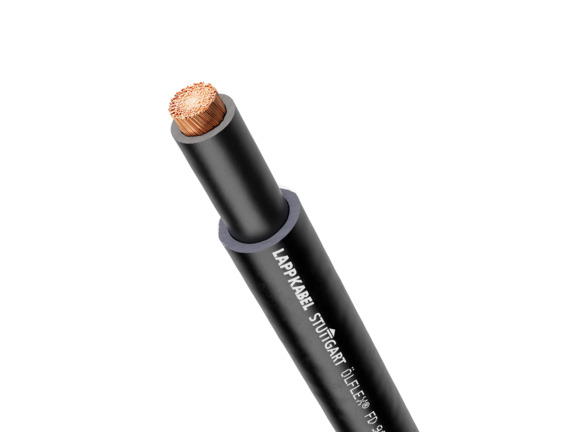

- Kabels voor kabelrupsen worden gekenmerkt door een zo klein mogelijke buitendiameter. De meeraderige uitvoeringen bevatten meestal niet meer dan 25 te bekabelen aders. Bovendien is het raadzaam om het benodigde aantal aders over meerdere kabels te verdelen. Waar bijzondere ruimtebesparing of zeer grote geleiderdoorsneden worden gevraagd, zijn enkeladerige kabels meestal duidelijk in het voordeel (single-core kabels, herkenbaar aan de SC in de productnaam).
- Kabel voor kabelrupsen worden met verschillende slaglengtes getwist, afhankelijk van het te bereiken buigvermogen. Het principe is dat hoe korter de slaglengte, d.w.z. de aderstrengen zijn, des te buigzamer de kabel is.
- Kabels voor kabelrupsen worden gekenmerkt door een laag gewicht. De kabelrups moet tenslotte niet alleen zijn eigen gewicht dragen, maar ook dat van de daarin geplaatste kabels over een lengte m, dragen, versnellen en uiteindelijk afremmen.
- Kabel voor kabelrupsen worden vervaardigd van ommantelings- en isolatiematerialen die voldoen aan de eisen van de kabelrups en de heersende omgevingsomstandigheden. De toepassing bepaalt zoals zo vaak het materiaal!
Welke effecten hebben deze eigenschappen op de mogelijkheden van de toepassing?
Achterhaal eerst de specificaties van alle kabeltypes voordat u de kabelrupsuitvoering bepaalt.
De bovengenoemde eigenschappen hebben een doorslaggevende invloed op de onderstaande toepassingsparameters die bij de kabelkeuze in acht moeten worden genomen.
Alleen wanneer de kabel voor de kabelrups optimaal is afgestemd op de heersende omstandigheden, kan buitensporige slijtage worden vermeden en een lange levensduur worden bereikt.
- Welke temperaturen heersen in de toepassing?
- Aan welke vochtigheid is de kabel blootgesteld?
- Wordt de kabel binnenshuis of buitenshuis gebruikt?
- Zijn er oliën, chemische stoffen aanwezig?
- Welke vervuilingsgraad heerst er?
Hoe verschillen de kabelrupskabels van LAPP van elkaar?

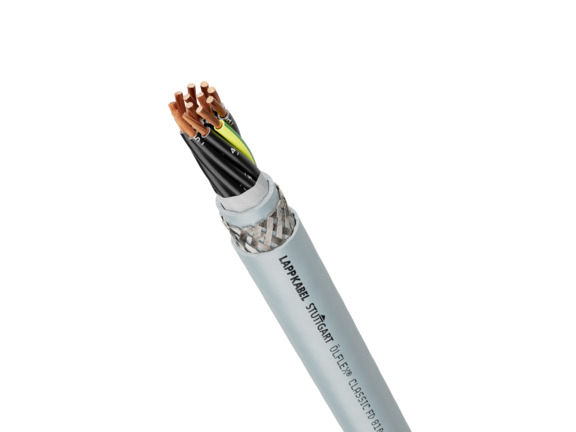

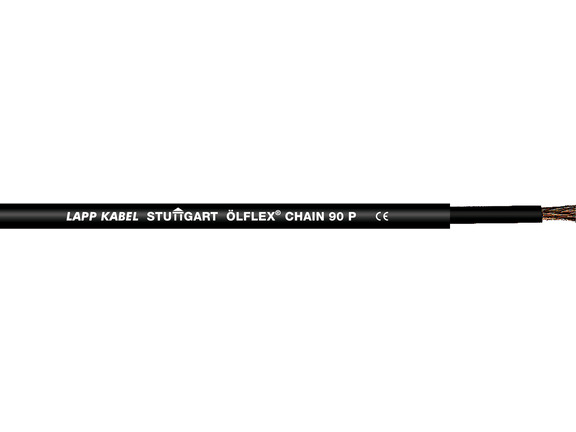

In dit productsegment komt u kabels tegen van de productfamilies ÖLFLEX® CHAIN en ÖLFLEX® FD, die zijn ontworpen voor de spanningsklassen 300/500 V, 450/750 of 0,6/1 KV. In beide families komt u zowel niet-afgeschermde als afgeschermde kabelvarianten tegen (laatstgenoemde zijn herkenbaar aan de C in de productnaam).
Bijna al (op enkele uitzonderingen na) onze ÖLFLEX® CHAIN-kabels kunnen een UL-productcertificering voor de toepassing in Noord-Amerika aantonen. Zij dragen ofwel een AWM UL Recognition Mark of een UL Listing Mark zoals bijv. TC-ER of MTW.

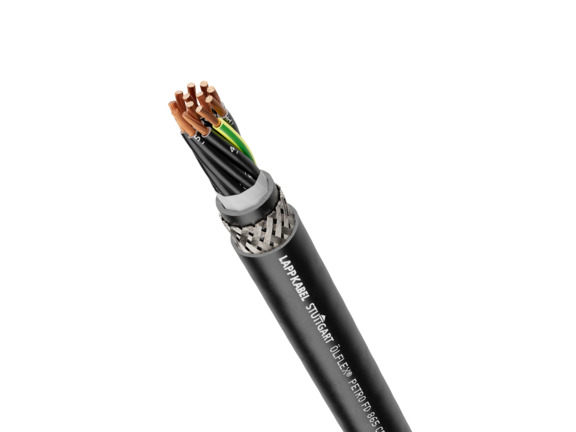

Onze ÖLFLEX® PETRO FD 865 CP werd voor de maritieme sector voorzien van een DNV-GL-certificering.
Bovendien zijn veel van onze artikelen geclassificeerd voor brandbescherming volgens de EU-richtlijn 305/2011 (BauPVO/CPR).
U vraagt zich af:
- Hoe werkt een kabelrups en waar wordt deze gebruikt?
- Welke kabelrupssystemen zijn er?
- Hoe worden kabels in de kabelrups gemonteerd?
Wees gerust. We beantwoorden al uw vragen.
Aanwijzing
Waarvoor dienen de prestatieklassen bij LAPP kabels voor kabelrupsen?
Om u de keuze van kabels voor de kabelrups te vergemakkelijken, hebben we onze kabels gecategoriseerd op basis van vergelijkbare prestatiekwaliteiten. Bij LAPP onderscheiden we in 3 prestatieklassen:
Basic Line
- Kosteneffectief en voldoende voor vele toepassingen.
- Toepassing bij gemiddelde rijwegen of gematigde versnellingen.
core line
- Binnen de gemiddelde prijsklasse.
- Voor de permanent bewegende toepassing bij gemiddelde rijwegen of verhoogde versnellingen.
extended line
- In het hogere prijssegment.
- Voor de zeer flexibele, permanent bewegende toepassing met lange rijwegen of hoge versnellingen.
- Omvat altijd halogeenvrije kabels die tegen een breder temperatuurbereik bestand zijn dan de Basic- en Core-kabels.
