Do zastosowania w budynkach użyteczności publicznej o wysokiej wartości osobistej i materialnej. Zielone uszczelnienia są całkowicie bezhalogenowe.
Można je rozpoznać po oznaczeniu HF w nazwie, np. SKINTOP® MS-HF-M.
Dzięki mosiężnym dławnicom kablowym SKINTOP® firmy LAPP kabel jest mocowany, wycentrowany, hermetycznie uszczelniony i zapewnia optymalne odciążenie. Szczególnie w środowiskach, w których produkt jest narażony na wysokie obciążenia chemiczne i mechaniczne. U nas można znaleźć bezhalogenowe dławnice kablowe z dodatkowym odciążeniem, odporne na niskie temperatury, a także dławnice kablowe z ochroną EMC, do obszarów ATEX i z trwałą ochroną przed zginaniem.
- Dławnica kablowa
- Dławnica kablowa do przewodów płaskich

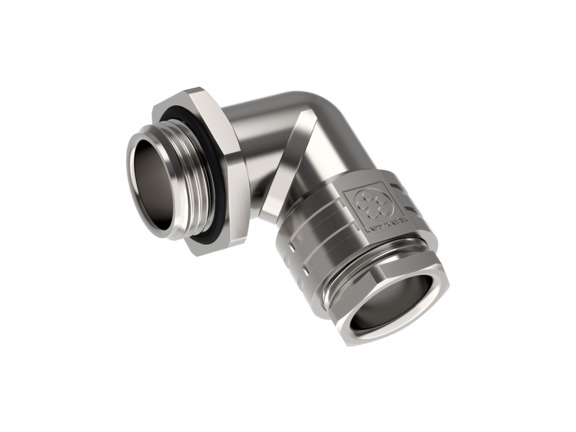

- Dławnica kablowa kątowa
- Dławnica kablowa z ochroną przed gięciem
- Wejście kablowe, płaskie
- M 10
- M 105
- M 110
- M 12
- M 16
- M 20
- M 24
- M 25
- M 32
- M 36
- M 40
- M 50
- M 56
- M 6
- M 63
- M 72
- M 75
- M 8
- M 80
- M 90
- NPT 1 1/2"
- NPT 1 1/4"
- NPT 1"
- NPT 1/2"
- NPT 1/4"
- NPT 2"
- NPT 3/4"
- NPT 3/8"
- PG 11
- PG 13,5
- PG 16
- PG 21
- PG 29
- PG 36
- PG 42
- PG 48
- PG 7
- PG 9
- Pojazdy szynowe
- Przemysł przetwórczy
- Robotyka
- Maszyny budowlane
- Statki i łodzie
- Energetyka
- Zdrowie i farmacja
- Ogrzewanie, wentylacja, klimatyzacja i chłodnictwo
- Maszyny rolnicze
- Intralogistyka i transport materiałów
- Maszyny montażowe
- Maszyny pakujące
- Motoryzacja
- Obrabiarki
- Żywność i napoje
- Windy i podnośniki
- Metryczne
- NPT
- PG
- Bezhalogenowy
- Możliwe zastosowanie EX
- Niepodtrzymywanie płomieni
- Odporność UV
- Odporność chemiczna
- Odporność na uderzenia
- Zabezpieczenie antywibracyjne
- Atest UL
- Certyfikat CCCex
- Certyfikat DNV
- Certyfikat VDE
- Na liście cUL
- Oznaczenie CE
- Testowane pod kątem ochrony przeciwpożarowej pojazdów kolejowych
- Zatwierdzenie cUR
- Zatwierdzona aprobata UL
Czym jest mosiężna dławnica kablowa?
Ogólnie rzecz biorąc, wszystkie dławnice kablowe, znane również jako przepusty kablowe lub systemy wprowadzania kabli, służą do wprowadzania kabla lub izolowanego kabla do obudowy. Dławnica kablowa spełnia wymagania funkcjonalne dotyczące uszczelniania i mocowania oraz odciążenia.
Mosiężne dławnice kablowe należą do metalowych dławnic kablowych. Mosiądz jest stopem miedzi i cynku (CuZnX) o zawartości cynku do 40%. Inne metale mogą być również dodawane w małych ilościach. Mosiądz zapewnia dobrą odporność chemiczną i szczególną stabilność mechaniczną, dlatego jest bardzo popularny w produkcji dławnic kablowych.
Większość mosiężnych dławnic kablowych LAPP to dławnice z mosiądzu niklowanego, tzn. mają dodatkową powłokę niklowaną. Dzieje się tak dlatego, że nikiel, który jest również metalem, jest odporny na korozję i zużycie, chroniąc w ten sposób korpus mosiężny przed wieloma wpływami środowiska, a tym samym zakłóceniami jego funkcjonowania. Efekt ochrony antykorozyjnej potwierdza test natrysku soli zgodnie z normą DIN EN ISO 9227, który jest stosowany na mosiężnych elementach dławnic kablowych LAPP.
Jakie mosiężne dławnice kablowe są dostępne w LAPP?
Oznaczenie: w LAPP sprzedajemy mosiężne dławnice kablowe pod marką SKINTOP® oraz pod marką SKINDICHT®.
Skład metalowy: Zdecydowana większość naszych produktów w ramach grupy produktów „Mosiężne dławnice kablowe” jest standardowo wykonana z mosiądzu niklowanego. Nasze portfolio obejmuje również bezołowiowe, niklowane dławnice kablowe z mosiądzu.
Różnicowanie produktów w zależności od ich właściwości
SKINTOP® MS-M BRUSH
Zapewnia optymalny styk z oplotem ekranującym kabla i nie dopuszcza sygnałów zakłócających z zewnątrz.
Można zidentyfikować po oznaczeniu BRUSH lub SC, np. SKINTOP® MS-M BRUSH lub SKINTOP®MS-SC-M.
Dla wyjątkowo wysokiego odciążenia kabli.
SKINTOP® GRIP-M, SKINDICHT® SKZ-M, SKINDICHT® SHZ-M
Dla ekstremalnych temperatur ujemnych. Możliwość identyfikacji według oznaczenia COLD w nazwie, np. SKINTOP® COLD.
SKINDICHT® SVF-M
Z oryginalną wkładką uszczelniającą zapewniającą wysoki poziom uszczelnienia różnych konturów kabli płaskich (np. kątowych lub okrągłych): SKINTOP® FLAT (opatentowana wkładka uszczelniająca) SKINDICHT® SVF-M.
Do zastosowania w urządzeniach, maszynach i systemach o ochronie przed wybuchem typu „e” - budowa wzmocniona.
Możliwość zidentyfikowania po nazwie ATEX, np. SKINTOP® MS-M ATEX.
Do zastosowań ruchomych wymagających wysokiej stabilności mechanicznej.
SKINTOP® BS-M METAL, SKINDICHT® SR-M, SKINDICHT® SR-SV-M.
Bardzo mały rozmiar sprawia, że są idealne do zastosowań w ograniczonej przestrzeni, aby osiągnąć wysoką gęstość upakowania. Identyfikowalne po nazwie MINI, np. SKINDICHT® MINI.
SKINTOP® MSR-M
Specjalnie do obudów grubościennych.
Można go zidentyfikować po oznaczeniu XL w nazwie, np. SKINTOP®MS-M-XL.
Specjalnie do obudów grubościennych.
Można go zidentyfikować po oznaczeniu XL w nazwie, np. SKINTOP®MS-M-XL.
Dlaczego stosowane są bezołowiowe dławnice kablowe?
Jesteśmy przekonani, że jeśli chcesz odnieść sukces w przyszłości, musisz skupić się na zrównoważonym rozwoju
Opracowując na wczesnym etapie odpowiednie rozwiązania w zakresie połączeń dla potrzeb klienta, możemy maksymalnie zaplanować długoterminowe projekty.
W tle:
Od pewnego czasu materiały metalowe muszą radzić sobie bez ołowiu jako dodatku ułatwiającego ich przetwarzanie – z jednym wyjątkiem: do 4% zawartości jest nadal dozwolone w stopach miedzi – w tym mosiądzu, popularnym metalu do dławnic kablowych. Zwolnienie to miało wygasnąć 21 lipca 2021 r., ale teraz zostanie nieco opóźnione. Jeśli wyjątek zakończy się zgodnie z planem, mosiądz nie będzie już zawierał ołowiu, zgodnie z europejską dyrektywą RoHS (Restriction of Hazardous Substances). W rozporządzeniu dotyczącym chemikaliów REACH ołów znajduje się również na liście potencjalnych kandydatów na „substancje wzbudzające szczególnie duże obawy”, które wkrótce mogą zostać zakazane.
Firma LAPP zaprezentowała pierwszą na rynku dławnicę kablową SKINTOP®, która nie zawiera ołowiu. Dla Ciebie i Twoich zastosowań.
SKINTOP® Nowa mosiężna bezołowiowa dławnica kablowa LAPP
Kiedy stosowane są mosiężne dławnice kablowe?
Często sam materiał dławnicy kablowej nie decyduje o jej zastosowaniu.
Ważną rolę odgrywa również rodzaj kabla, który ma być prowadzony, środowisko, w którym dławnica kablowa ma być używana, oraz liczba właściwości, które musi spełniać.
Urządzenie lub maszyna mogą mieć zarówno dławnice kablowe z tworzywa sztucznego, jak i z mosiądzu. Zawsze należy wziąć pod uwagę mosiężne dławnice kablowe, jeśli oczekuje się, że produkt będzie poddawany wysokiemu obciążeniu chemicznemu i mechanicznemu (tylko dławnice kablowe ze stali nierdzewnej mogą przewyższać tę wydajność i są jeszcze bardziej odporne). Nasze produkty są zwykle stosowane w tych obszarach:
- Budowa maszyn i instalacji
- Budowa rozdzielnic
- Energia wiatrowa
- Rolnictwo
- Instalacje budynkowe
- Transport szynowy
- Budowa statków
Dlaczego warto kupować mosiężne dławnice kablowe firmy LAPP?
Niezwykłe produkty specjalnie do zastosowań specjalnych
Chcesz kupić mosiężną dławnicę kablową? Zebraliśmy najważniejsze wewnętrzne rozwiązania z tej grupy produktów, dzięki którym wyróżniamy się na rynku. Przekonaj się sam:
Szukasz dławnicy kablowej, którą można bezpiecznie, szybko i łatwo zainstalować i która zapewnia optymalną ochronę EMC? Wtedy najlepiej jest użyć naszej SKINTOP® MS-M BRUSH. Dzięki innowacyjnej, a tym samym opatentowanej, mosiężnej szczoteczce 360° zapewnia niskooporowy styk między oplotem ekranującym a dławnicą kablową bez uszkodzenia oplotu ekranującego.
W przypadku malowanych, anodowanych lub powlekanych proszkowo obudów zalecane jest użycie nakrętki zabezpieczającej z krawędziami tnącymi. SKINDICHT® SM-PE-M zapewnia optymalny styk z obudową, chroniąc przed zakłóceniami elektromagnetycznymi i zapewniając połączenie wyrównawcze.
Czy używasz dławnic z tworzywa sztucznego? Doskonały czas, aby zaprezentować nasze innowacyjne rozszerzenie EMC: SKINTOP® BRUSH ADD-ON. Pierwsza opatentowana na świecie aktywna nakrętka zabezpieczająca EMC. Nacięcie powierzchni obudowy przy jednoczesnym zapewnieniu optymalnego, niskooporowego 360° styku z ekranem. Więcej informacji na temat naszego systemu szczoteczek można znaleźć tutaj.
Kable płaskie wymagają specjalnego wsparcia. Dlatego opracowaliśmy SKINTOP® FLAT ze specjalną konstrukcją uszczelniającą, która umożliwia skuteczne uszczelnienie zarówno prostokątnych, jak i zaokrąglonych konturów kabli.
W zastosowaniach z powtarzającymi się ruchami, zwłaszcza w elektrycznych urządzeniach ręcznych, ruchy mogą być tak intensywne, że konwencjonalne dławnice kablowe nie mogą zapewnić wystarczającej ochrony przed nadmiernym zginaniem. Do takich zastosowań zalecamy SKINTOP® BS-M METAL ze spiralą sprężynową ze stali nierdzewnej i pierścieniem ochronnym. Zgięcie lub złamanie żyły to już przeszłość. Ta dławnica kablowa została przetestowana pod kątem zginania i złamania.

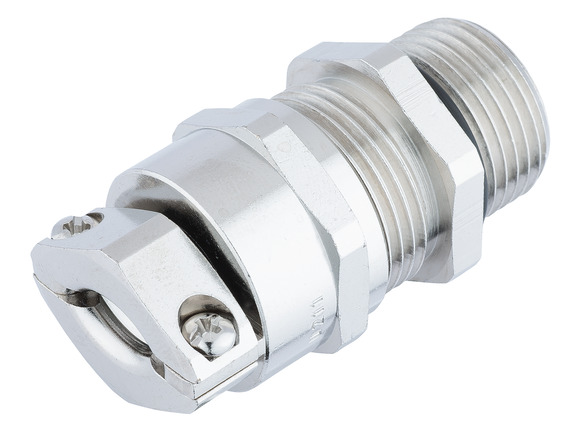

Jeśli kabel jest mocno skręcany lub zginany do przodu i z powrotem, zwiększają się również wymagania dotyczące odpowiedniej dławnicy kablowej. W przypadku SKINTOP® GRIP-M firma LAPP oferuje dławnice kablowe zaprojektowane do takich wymagających zastosowań. Podwójna klamra zapewnia niezawodną ochronę przed skręcaniem i zginaniem kabla, ponieważ kabel jest zaciskany ze wszystkich stron. Zapewnia to dziesięciokrotne większe odciążenie w porównaniu z konwencjonalnymi dławnicami kablowymi. Przeznaczona jest przede wszystkim do zastosowania w ruchomych częściach maszyn i systemów, takich jak przełączniki nożne, piły okrągłe lub jednostki sterownicze przyciskowe.
W zastosowaniach, w których konieczna jest jak najskuteczniejsza ochrona osób i mienia przed skutkami pożaru, przy wyborze produktów należy zadbać o całkowity brak halogenów. Materiały powinny zawsze być bezhalogenowe, aby w razie pożaru nie powstawały toksyczne gazy.
SKINTOP® MS-HF-M z bezhalogenowymi uszczelnieniami nadaje się również do zastosowania w technologii kolejowej, ponieważ w przypadku pożaru materiały zapewniają samogaśnięcie. Spełnia wymagania bezpieczeństwa przeciwpożarowego zgodnie z DIN EN 45545-2 i DIN EN 45545-3 (poziom zagrożenia HL3 lub klasa odporności przeciwpożarowej E30) i może być stosowana w pojazdach szynowych zgodnie z normami.
